415-0025-024

产品分类: 同轴线缆
厂牌: CINCH
产品描述:
供应商型号: N-415-0025-024
供应商: 云汉优选
标准整包数: 1

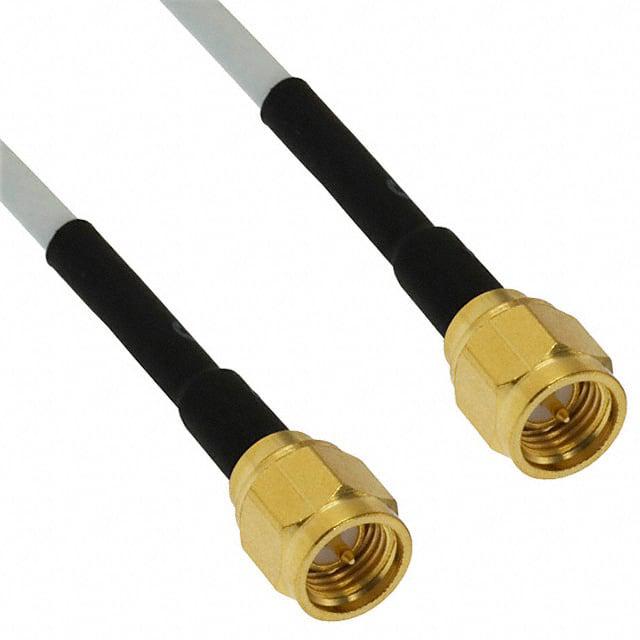

CINCH 同轴线缆 415-0025-024

415-0025-024概述

    SMA电缆组件技术手册

    1. 产品简介


    SMA电缆组件是一种广泛应用于通信、雷达、卫星通信和其他射频领域的高可靠性射频连接器。本手册详细介绍了不同长度和材料规格的SMA电缆组件,包括RG-178、RG-316、RG-316 DS、RG-58和RG-142电缆类型。这些电缆组件主要用于确保高频信号传输的稳定性和低损耗。

    2. 技术参数


    - 连接器类型: SMA直插式到SMA直插式
    - 电缆类型及长度:
    - RG-178: 6", 12", 18", 24", 36", 48"
    - RG-316: 6", 12", 18", 24", 36", 48", 60"
    - RG-316 DS: 6", 12", 18", 24", 36", 48"
    - RG-58: 12", 24", 36", 48", 60"
    - RG-142: 12", 24", 36", 48", 60"
    - 额定频率范围: 12.4 GHz
    - 额定阻抗: 50 Ω
    - 耐电压范围:
    - SMA-RG-178: 500 Vrms, 170 Vrms
    - SMA-RG-316: 750 Vrms, 250 Vrms
    - SMA-RG-316 DS: 750 Vrms, 250 Vrms
    - SMA-RG-58: 1000 Vrms, 335 Vrms
    - SMA-RG-142: 1000 Vrms, 335 Vrms

    3. 产品特点和优势


    - 高可靠性: 各种类型的SMA电缆组件均通过严格的测试,确保在高频信号传输中的稳定性。
    - 多样化选择: 提供多种长度和材料规格的选择,适用于不同的应用场景。
    - 高频率支持: 支持高达12.4 GHz的信号传输,满足现代通信需求。
    - 耐电压性能: 具备出色的耐电压性能,确保在恶劣环境下依然可靠。

    4. 应用案例和使用建议


    - 通信设备: 用于无线通信系统的天线馈线,如基站天线、移动通信设备等。
    - 军事雷达: 雷达系统中的信号传输,保证雷达信号的稳定传输。
    - 卫星通信: 卫星通信系统中的天线接口,确保卫星信号的高效传输。

    使用建议:
    - 在安装时,请确保电缆的弯曲半径不小于制造商推荐值,以避免信号衰减和连接器损坏。
    - 定期检查电缆连接器的接触情况,确保良好的电接触。

    5. 兼容性和支持


    - 兼容性: 所有SMA电缆组件均与标准SMA直插式连接器兼容。
    - 技术支持: 请联系当地技术支持团队,获取更多关于产品使用和维护的信息。

    6. 常见问题与解决方案


    - 问题: 信号传输不稳定
    - 解决方案: 检查电缆连接器是否松动或受损,必要时更换新的电缆组件。
    - 问题: 高频信号衰减
    - 解决方案: 确认电缆弯曲半径是否符合要求,确保电缆无损伤。

    7. 总结和推荐



    总结

    :
    SMA电缆组件以其高可靠性、多样化的选择、高频率支持和耐电压性能,成为通信和雷达系统的首选产品。其广泛的适用性使其在多个领域具有显著的竞争优势。
    推荐:
    强烈推荐使用Johnson Components的SMA电缆组件。无论是通信设备还是雷达系统,这些电缆组件都能提供卓越的性能和稳定性,是值得信赖的产品。

415-0025-024参数

参数
长*宽*高 609.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0025-024厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0025-024数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0025-024 415-0025-024数据手册

415-0025-024封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 11.0876 ¥ 94.2446
30+ $ 10.5781 ¥ 89.9139
库存: 47
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1413.66
直接购买
加入购物车
