415-0072-012

产品分类: 同轴线缆
厂牌: CINCH

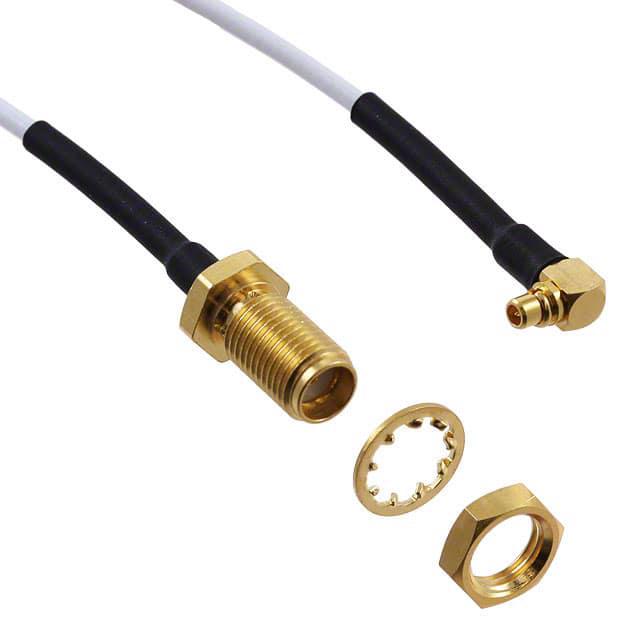

产品描述: Cinch RG178同轴电缆, 415系列, 304.8mm长, MMCX公插转SMA母座, 50 Ω
供应商型号: 415-0072-012
供应商: Master
标准整包数: 1
CINCH 同轴线缆 415-0072-012

415-0072-012概述

    MMCX Connectors:高质量RF连接器产品综述

    产品简介


    MMCX连接器是一种广泛应用在射频(RF)和微波(Microwave)信号传输领域的高性能连接器。它属于同轴电缆连接器系列,具备高可靠性、易于安装且操作简便的特点。MMCX连接器通常用于要求高频信号传输和低插入损耗的应用场景,适用于电信、广播、军事及航空航天等行业。通过使用MMCX连接器,工程师可以在复杂环境中确保信号的完整性,提供可靠的通信连接。

    技术参数


    | 参数 | 描述 |

    | 接口阻抗 | 50 欧姆 |
    | 频率范围 | 直插式:0-6 GHz;直角式:0-1 GHz |
    | 最大电压 | 170 VRMS (海平面) |
    | 最大浪涌电压 | 500 VRMS (海平面) |
    | 耐用性 | 8 磅最大轴向插拔力 |
    | 插入损耗 | 直插式:0.1 dB(测试频率1 GHz) |
    右角式:0.2 dB(测试频率1 GHz) |
    | 回波损耗 | 灵活线缆:-60 dB(测试频率2.5 GHz) |
    | 射频泄漏 | -70 dB(测试频率2.5 GHz) |
    | 电介质耐压 | 500 VRMS (海平面) |

    产品特点和优势


    MMCX连接器的设计使其具有以下显著优势:
    - 高可靠性:能够承受高达8磅的最大轴向插拔力,保障了在频繁插拔操作中的耐用性。
    - 低插入损耗和回波损耗:保证了高频信号传输时的最小损失。
    - 广泛的频率覆盖:从直流到6 GHz的频率范围使其适应多种不同的应用需求。
    - 环境适应性强:通过了严格的环境测试,包括温度冲击、振动、腐蚀和湿度耐受性。

    应用案例和使用建议


    - 广播和通信设备:由于其宽广的工作频率范围和低插入损耗,MMCX连接器是广播天线系统和高频无线电通信设备的理想选择。
    - 军事和航空航天领域:这些连接器能够在恶劣环境下保持稳定性能,非常适合军用雷达系统和其他需要高可靠性的设备。
    - 工业自动化:适用于工业控制系统的传感器和执行器之间的连接,以确保稳定的信号传输。
    使用建议:
    - 在组装MMCX连接器时,应严格按照制造商提供的装配指南进行操作,以确保最佳性能和使用寿命。
    - 定期检查连接器的状态,并进行必要的清洁和维护,避免污染或损坏影响信号质量。

    兼容性和支持


    MMCX连接器与多种电缆类型兼容,如0.047英寸OD的柔性电缆、RG-178、RG-316等。此外,制造商提供了详细的工具列表和支持文档,方便客户自行安装或联系客服获得技术支持。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决办法:确认所有连接部分都正确安装并紧密贴合。如果问题依旧存在,考虑更换新的连接器。

    - 问题:插入损耗过高
    - 解决办法:检查所使用的电缆规格是否符合标准,并确保电缆没有损坏。必要时可以更换新的电缆或更高质量的电缆。

    总结和推荐


    MMCX连接器凭借其卓越的电气性能、高可靠性以及广泛的适用性,在RF和微波领域展现出了强大的市场竞争力。对于寻求高品质、高可靠性的射频信号连接解决方案的专业人士来说,这款产品无疑是值得推荐的选择。无论是应用于工业自动化还是高端通信设备,MMCX连接器都能提供无与伦比的性能表现。

415-0072-012参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 散装

415-0072-012厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0072-012数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0072-012 415-0072-012数据手册

415-0072-012封装设计

查看详情并下载
Symbol
Footprint
3D Model
