415-0028-024

产品分类: 同轴线缆
厂牌: CINCH

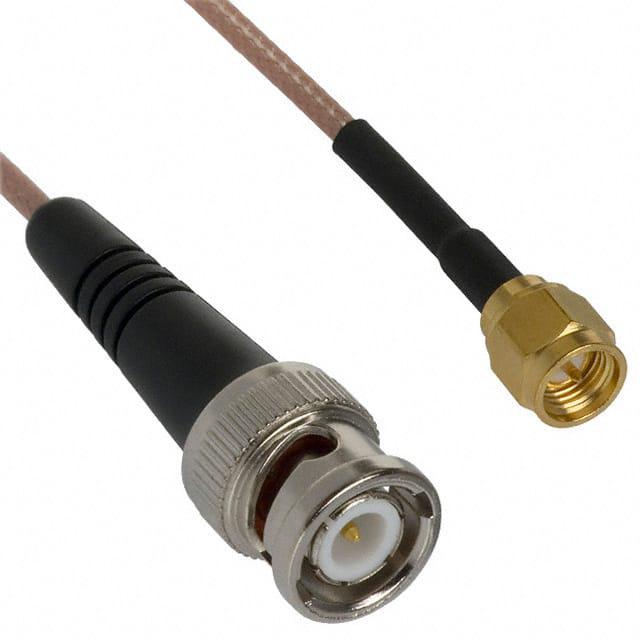

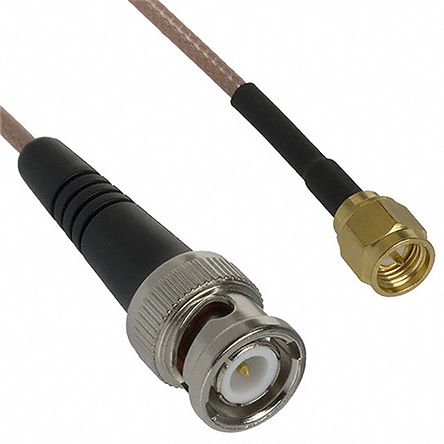

产品描述: Cinch Connectors RG316同轴电缆, 415系列, 609.6mm长, SMA公插转BNC公插, 50 Ω
供应商型号: 415-0028-024
供应商: Master
标准整包数: 1
CINCH 同轴线缆 415-0028-024

415-0028-024概述


    产品简介


    本文将介绍一系列电缆组件(Cable Assemblies),这些组件由不同类型的电缆和连接器组成,适用于多种不同的应用场合。电缆组件主要包含以下几种类型:RG-316、RG-58 和 RG-142。这些电缆组件具有可靠的电气性能,能够在广泛的频率范围内工作,并且能够承受较高的电压。

    技术参数


    以下表格列出了不同型号电缆组件的技术规格和电气特性:
    | 型号 | 电缆类型 | 长度(英寸) | 阻抗(Ω) | 工作频率(GHz) | 最大电压(Vrms) |
    |
    | 415-0028-006 | RG-316 | 6 | 50 | 12.4 | 750 / 250 |
    | 415-0028-012 | RG-316 | 12 | 50 | 12.4 | 750 / 250 |
    | 415-0028-018 | RG-316 | 18 | 50 | 12.4 | 750 / 250 |
    | 415-0028-024 | RG-316 | 24 | 50 | 12.4 | 750 / 250 |
    | 415-0028-036 | RG-316 | 36 | 50 | 12.4 | 750 / 250 |
    | 415-0028-048 | RG-316 | 48 | 50 | 12.4 | 750 / 250 |
    | 415-0037-012 | RG-58 | 12 | 50 | 12.4 | 1000 / 335 |
    | 415-0037-024 | RG-58 | 24 | 50 | 12.4 | 1000 / 335 |
    | 415-0037-036 | RG-58 | 36 | 50 | 12.4 | 1000 / 335 |
    | 415-0037-048 | RG-58 | 48 | 50 | 12.4 | 1000 / 335 |
    | 415-0037-060 | RG-58 | 60 | 50 | 12.4 | 1000 / 335 |
    | 415-0042-012 | RG-142 | 12 | 50 | 12.4 | 1000 / 335 |
    | 415-0042-024 | RG-142 | 24 | 50 | 12.4 | 1000 / 335 |
    | 415-0042-036 | RG-142 | 36 | 50 | 12.4 | 1000 / 335 |
    | 415-0042-048 | RG-142 | 48 | 50 | 12.4 | 1000 / 335 |
    | 415-0042-060 | RG-142 | 60 | 50 | 12.4 | 1000 / 335 |
    这些电缆组件具有50Ω的阻抗,能够在高达12.4 GHz的频率下工作。同时,它们的最大电压承受能力为750 Vrms(RG-316)至1000 Vrms(RG-58和RG-142)不等。

    产品特点和优势


    这些电缆组件的特点包括:
    - 高可靠性:提供稳定的电气性能,确保信号传输的质量。
    - 宽频带:支持高达12.4 GHz的工作频率,适用于多种高频应用。
    - 高电压耐受性:最大电压承受能力高,适用于需要更高电压的应用环境。
    - 耐用性强:采用高质量材料,确保长期稳定运行。

    应用案例和使用建议


    这些电缆组件广泛应用于通信、雷达系统、测试仪器和射频系统等领域。例如,在无线通信系统中,可以用于天线和发射机之间的连接,确保信号传输的稳定性和质量。
    使用建议
    - 在安装过程中,应确保电缆弯曲半径满足制造商要求,避免因过度弯曲导致性能下降。
    - 定期检查连接器的连接状态,确保接触良好,防止信号衰减。

    兼容性和支持


    这些电缆组件支持与其他标准连接器的兼容性,如SMA和BNC插头。厂商提供全面的技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    - Q: 电缆弯曲半径过小会导致什么问题?
    - A: 过小的弯曲半径可能导致电缆损坏,影响信号传输质量。建议严格按照制造商规定的最小弯曲半径进行操作。

    - Q: 如何判断连接器接触不良?
    - A: 可以通过测量电缆两端的电阻来检测接触情况。如果电阻异常增大,可能表示连接不良。此时,需要重新安装或更换连接器。

    总结和推荐


    综上所述,这些电缆组件具有出色的电气性能和高可靠性,适用于各种高频应用环境。其宽频带支持和高电压耐受性使其成为通信、雷达系统和测试仪器等领域的理想选择。强烈推荐在相关项目中选用这些电缆组件,以确保系统的稳定性和高效运行。

415-0028-024参数

参数
长*宽*高 609.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0028-024厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0028-024数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0028-024 415-0028-024数据手册

415-0028-024封装设计

查看详情并下载
Symbol
Footprint
3D Model
