PTI40020

产品分类: 传感器模块
厂牌: CELDUC

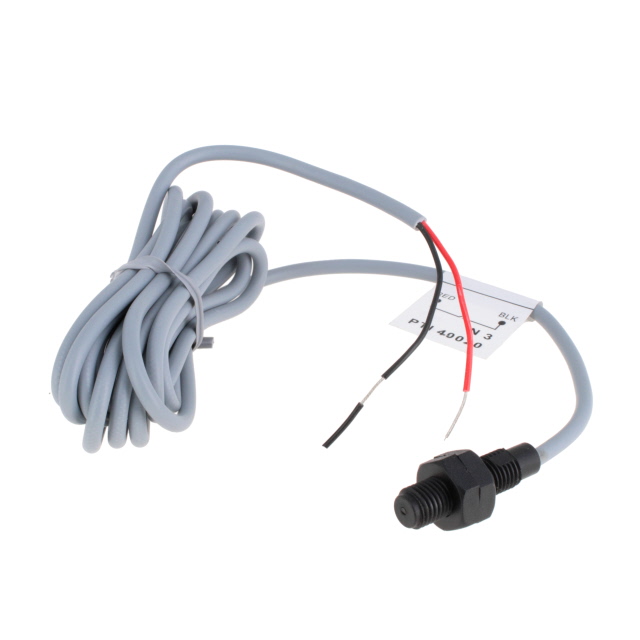

产品描述: Celduc 磁性接近传感器, 圆柱状
供应商型号: 9172671
供应商: 海外现货
标准整包数: 1
CELDUC 传感器模块 PTI40020

PTI40020概述


    产品简介


    本电子元器件是一款磁性接近开关(Magnetic Proximity Sensor),采用REED开关设计。其内部包含一个常开触点(Form A),能够承受高达200V的电压和10W的功率。当磁性物质靠近时,该传感器的触点会闭合,从而实现电路的导通。此款磁性接近开关适用于非磁性环境(如木材、铝、PVC、混凝土等),因此在多种工业和家庭环境中都有广泛的应用。

    技术参数


    - 最大切换功率:10W / 12VA
    - 最大切换电压:200Vdc
    - 最大切换电流:500mA
    - 工作电流:1A
    - 典型保持力:250Vdc
    - 初始接触电阻(不含电缆):≤ 100mΩ
    - 绝缘电阻(最小值):1010Ω
    - 电容:0.3pF
    - 最大使用频率:500Hz
    - 切换时间:
    - 操作时间(包含0.3ms反弹时间):1ms
    - 释放时间:0.2ms
    - 温度范围:
    - 最大工作温度:-40°C至+85°C
    - 存储温度:-55°C至+85°C
    - 冲击耐受性(11ms):30g
    - 振动耐受性(10Hz至2000Hz):10g
    - 防护等级:IP67(临时浸入30分钟)
    - 电缆规格:直径3.1mm±0.2mm,长度可选30cm或2m,带两根0.22mm²的电线
    - 检测方式:在磁场存在时闭合,在无磁场时断开

    产品特点和优势


    - 高性能:该磁性接近开关具有出色的电气性能,能够稳定地处理高达200V的电压和10W的功率。
    - 高可靠性:具备高绝缘电阻(1010Ω)和低初始接触电阻(≤100mΩ),确保长期使用的可靠性和稳定性。
    - 环境适应性强:工作温度范围广(-40°C至+85°C),并具备良好的防水防尘能力(IP67等级)。
    - 灵活性:提供多种电缆长度选项(30cm和2m),方便根据不同的安装需求进行选择。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于监测和控制工业生产过程中的机械设备。
    - 智能家居:安装在门窗上,用于防盗报警系统。
    - 汽车工业:用于检测车门是否关闭。
    - 农业:用于监测谷物存储容器的状态。
    使用建议
    - 避免强磁场干扰:由于该传感器对磁场敏感,建议将其安装在远离其他强磁场的地方。
    - 正确选择电缆长度:根据实际安装位置选择合适的电缆长度,以确保传感器能够正确工作且不损坏电缆。
    - 定期检查:为了保证传感器的长期可靠性,建议定期检查传感器的工作状态和电缆的完整性。

    兼容性和支持


    该磁性接近开关兼容大多数标准电子控制系统和电源设备。厂商提供了详细的安装和维护指南,确保用户能够正确安装和使用该产品。如有需要,用户还可以联系厂商获取技术支持和服务。

    常见问题与解决方案


    1. 问题:传感器在无磁场时仍处于闭合状态。
    - 解决方案:检查传感器周围的磁场是否有残留影响,确保安装位置远离强磁场。
    2. 问题:传感器在更换新的电缆后出现异常。
    - 解决方案:确认新电缆符合产品要求,并重新安装传感器,确保连接正确。
    3. 问题:传感器在高温环境下无法正常工作。
    - 解决方案:确保传感器安装在允许的工作温度范围内(-40°C至+85°C),必要时可采取散热措施。

    总结和推荐


    综上所述,这款磁性接近开关凭借其卓越的电气性能、广泛的温度适应性以及良好的防护等级,成为众多应用场景的理想选择。无论是工业自动化还是家庭安全监控,该产品都能提供可靠的性能。考虑到其优良的设计和厂商提供的全方位支持,我们强烈推荐这款产品给需要此类电子元件的用户。

PTI40020参数

参数
接口 -
功耗 -
供电电压 200V
工作电流 -
功能类别 -
包装方式 盒装

PTI40020厂商介绍

Celduc是一家致力于研发和生产高品质电子元件的公司。其主营产品包括:

1. 电容器:包括陶瓷电容器、薄膜电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电感器:包括贴片电感、线圈电感等,用于电源管理、信号处理等。

3. 电阻器:包括贴片电阻、线绕电阻等,用于电路分压、限流等。

4. 二三极管:包括肖特基二极管、稳压二极管等,用于整流、稳压等。

Celduc的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,产品性能领先。

2. 品质可靠:严格质量控制,产品通过多项国际认证,如ISO、RoHS等。

3. 定制服务:可根据客户需求,提供定制化产品和解决方案。

4. 快速响应:完善的供应链体系,可快速响应客户需求,缩短交货周期。

PTI40020数据手册

厂牌 PDF简要描述 下载
CELDUC 传感器模块 CELDUC PTI40020 PTI40020数据手册

PTI40020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 176.4212
库存: 74
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 176.42
直接购买
加入购物车
