首页  >  产品百科  >  D31B5100

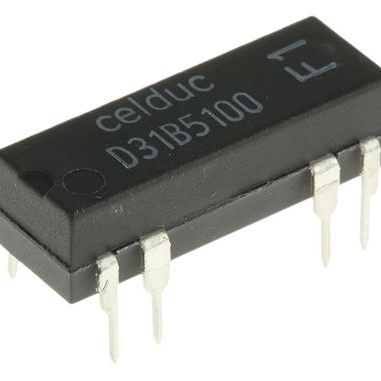

D31B5100

产品分类: 电路保护
厂牌: CELDUC
产品描述: Celduc 干簧管继电器, 12V 直流线圈电压, 单刀 - 常闭, 最大切换电流 0.5 安
供应商型号: HA-D31B5100
供应商: 海外现货
标准整包数: 108
CELDUC 电路保护 D31B5100

D31B5100概述

    D31B Dual In Line Reed Relay 技术手册解析

    1. 产品简介


    产品类型:双列直插式(DIP)雷德继电器
    主要功能:提供单个常闭触点
    应用领域:适用于通信、工业自动化、医疗设备及家用电器等领域,用于开关信号传输和控制。

    2. 技术参数


    - 电源选项:3V - 5V(无选项);5V - 12V(带二极管选项)
    - 接触材料:铑
    - 切换功率:最大10W
    - 承载电流:1A
    - 最大切换电流:500mA
    - 最大切换电压:100V峰值
    - 切换频率:最大200Hz
    - 绝缘电阻:10^10Ω
    - 线圈/触点耐压:1400VDC
    - 触点/触点耐压:200VDC
    - 动作时间(含反弹时间):1ms
    - 释放时间(不带抑制二极管):50μs
    - 初始接触电阻:最大150mΩ
    - 使用寿命:
    - 10W时10^6次
    - 50V、100mA时10^7次
    - 机械寿命为10^9次
    - 存储温度范围:-40°C 至 +105°C
    - 工作温度范围:-40°C 至 +70°C
    - 振动承受能力(30至4000Hz):30g
    - 冲击承受能力(11ms):100g
    - 热阻:85°C/W

    3. 产品特点和优势


    - 高可靠性:具备优秀的开关特性和长寿命,适用于频繁开关的应用场合。
    - 快速响应:快速的切换速度(1ms),能够迅速响应控制信号的变化。
    - 耐高温:可以在较宽的温度范围内正常工作,保证在各种恶劣环境下也能稳定运行。
    - 抗振动和冲击:拥有优异的抗振动和冲击能力,适用于需要长时间稳定工作的应用。

    4. 应用案例和使用建议


    应用案例:
    - 在通信设备中,D31B 可以用于信号隔离和电平转换。
    - 在工业自动化系统中,可以用于控制生产线上的开关信号。
    - 在医疗设备中,可用于控制治疗设备的电气信号。
    使用建议:
    - 确保供电电压在指定范围内,避免过电压损坏继电器。
    - 使用适当的接线方式和防护措施,如在继电器后串联一个抑制二极管,以减少瞬态电压对电路的影响。

    5. 兼容性和支持


    D31B 继电器具有多种电压选项和不同的线圈电阻,可广泛应用于不同类型的设备。Celduc 提供全面的技术支持和售后服务,帮助客户解决使用过程中的任何问题。

    6. 常见问题与解决方案


    - 问题1:继电器无法正常切换。
    解决方案:检查供电电压是否符合要求,确认线圈电阻匹配,并检查电路连接是否正确。
    - 问题2:继电器在高负载下寿命缩短。
    解决方案:根据具体负载情况选择合适的型号,并合理设置工作周期,避免过载使用。
    - 问题3:继电器在高温环境中失效。
    解决方案:选择具有较高工作温度范围的型号,并在可能的情况下采取散热措施,确保工作温度不超过额定范围。

    7. 总结和推荐


    D31B 双列直插式雷德继电器以其高可靠性、快速响应和优良的抗振动冲击性能,在众多应用场合中表现出色。特别是在需要高稳定性和长寿命的应用中,D31B 是一种理想的选择。因此,我们强烈推荐使用这款继电器,以满足您的各种需求。

D31B5100参数

参数
类型 -
长*宽*高 19.1mm(长度)*6.4mm(高度)
安装方式 通孔安装
包装方式 托盘

D31B5100厂商介绍

Celduc是一家致力于研发和生产高品质电子元件的公司。其主营产品包括:

1. 电容器:包括陶瓷电容器、薄膜电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电感器:包括贴片电感、线圈电感等,用于电源管理、信号处理等。

3. 电阻器:包括贴片电阻、线绕电阻等,用于电路分压、限流等。

4. 二三极管:包括肖特基二极管、稳压二极管等,用于整流、稳压等。

Celduc的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,产品性能领先。

2. 品质可靠:严格质量控制,产品通过多项国际认证,如ISO、RoHS等。

3. 定制服务:可根据客户需求,提供定制化产品和解决方案。

4. 快速响应:完善的供应链体系,可快速响应客户需求,缩短交货周期。

D31B5100数据手册

厂牌 PDF简要描述 下载
CELDUC 电路保护 CELDUC D31B5100 D31B5100数据手册

D31B5100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
108+ $ 8.58 ¥ 72.6726
216+ $ 7.15 ¥ 60.5605
324+ $ 6.89 ¥ 58.3583
540+ $ 6.63 ¥ 56.1561
1080+ $ 6.422 ¥ 54.3943
2700+ $ 6.201 ¥ 52.5225
5400+ $ 5.824 ¥ 49.3293
库存: 150
起订量: 108 增量: 1
交货地:
最小起订量为:108
合计: ¥ 7848.64
