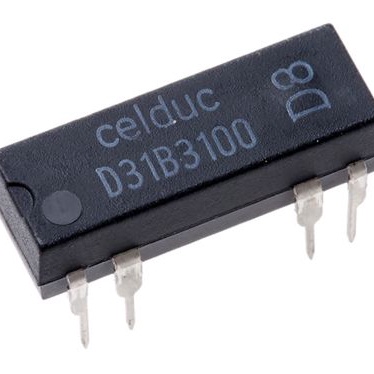

D31B3100

产品分类: 电路保护
厂牌: CELDUC
产品描述: Celduc 干簧管继电器, 5V 直流线圈电压, 单刀 - 常闭, 最大切换电流 0.5 A
供应商型号: D31B3100
供应商: Master
标准整包数: 27
CELDUC 电路保护 D31B3100

D31B3100概述


    产品简介


    Celduc D31B 系列继电器是一种采用双线圈设计的簧片继电器(Dual Inline Reed Relay)。这种继电器主要用于需要高可靠性和长寿命的应用场景。它具有一个常闭触点,能够切换最大为10W的功率,适用于工业自动化、测试设备、通信设备及医疗仪器等多种领域。

    技术参数


    - 输入电压选项:
    - 3 V - 5 V (无选项标记)
    - 5 V - 12 V (标记为 "D")

    - 电气特性:
    - 触点材料:铑
    - 切换频率:最大200 Hz
    - 绝缘电阻:10^10 Ω
    - 接触电压:最大100 V 峰值
    - 接触/接触击穿电压:200 VDC
    - 接触时间(含反弹):1 ms
    - 释放时间(无阻尼二极管):50 µs
    - 接触初始电阻:最大150 mΩ
    - 可靠性:最大10 W时,可达10^6次操作;50 V - 100 mA时,可达10^7次操作;机械寿命:可达10^9次操作
    - 物理特性:
    - 存储温度范围:-40°C 至 +105°C
    - 工作温度范围:-40°C 至 +70°C
    - 振动承受能力(30 Hz 至 4000 Hz):30 g
    - 冲击承受能力(11 ms):100 g
    - 温度上升:85°C/W

    产品特点和优势


    Celduc D31B 系列继电器具备以下显著特点和优势:
    - 高可靠性:经过10^6次操作后仍能保持稳定的开关性能。
    - 宽工作温度范围:适应极端环境条件下的使用。
    - 快速响应:接触时间为1 ms,释放时间为50 µs,保证高效的信号处理。
    - 长寿命:机械寿命高达10^9次操作,适用于长期连续工作的应用。
    - 优良的绝缘性能:确保在高电压下仍能安全工作。

    应用案例和使用建议


    应用场景:
    - 工业自动化控制:用于机械设备的开关控制。
    - 测试设备:作为测量设备的一部分,进行精准的电路控制。
    - 通信设备:用于信号传输路径的选择。
    - 医疗仪器:如心电图机等,确保稳定可靠的开关性能。
    使用建议:
    - 在选择合适的输入电压时,要根据实际需求选择适当的型号。
    - 考虑到可能存在的干扰,可以在电路中增加阻尼二极管以减少接触反弹的影响。
    - 注意继电器的工作环境温度,确保其在规定的温度范围内正常运行。

    兼容性和支持


    Celduc D31B 系列继电器支持多种电压输入选项,并且拥有广泛的兼容性,可以与各种标准电路板接口良好对接。厂商提供了详尽的技术文档和支持服务,用户可以通过其官方网站获取最新的产品资料和技术支持。

    常见问题与解决方案


    问题1:接通速度慢。
    - 解决方案:检查电源电压是否稳定,必要时更换适当的输入电压型号。
    问题2:接触电阻过高。
    - 解决方案:检查连接是否松动或接触不良,重新紧固连接处并清洁触点。
    问题3:设备过热。
    - 解决方案:确保良好的散热措施,或者考虑更换工作温度范围更广的产品。

    总结和推荐


    Celduc D31B 系列继电器凭借其高可靠性、宽工作温度范围、快速响应及长寿命等特点,在众多领域中展现出卓越的性能。对于需要高性能、高可靠性的电子设备来说,这款继电器是一个非常理想的选择。因此,强烈推荐使用此款继电器以满足您的特定需求。

D31B3100参数

参数
类型 -
长*宽*高 19.1mm(长度)*6.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

D31B3100厂商介绍

Celduc是一家致力于研发和生产高品质电子元件的公司。其主营产品包括:

1. 电容器:包括陶瓷电容器、薄膜电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电感器:包括贴片电感、线圈电感等,用于电源管理、信号处理等。

3. 电阻器:包括贴片电阻、线绕电阻等,用于电路分压、限流等。

4. 二三极管:包括肖特基二极管、稳压二极管等,用于整流、稳压等。

Celduc的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,产品性能领先。

2. 品质可靠:严格质量控制,产品通过多项国际认证,如ISO、RoHS等。

3. 定制服务:可根据客户需求,提供定制化产品和解决方案。

4. 快速响应:完善的供应链体系,可快速响应客户需求,缩短交货周期。

D31B3100数据手册

厂牌 PDF简要描述 下载
CELDUC 电路保护 CELDUC D31B3100 D31B3100数据手册

D31B3100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
27+ $ 7.7063 ¥ 64.0747
54+ $ 7.4883 ¥ 62.2621
108+ $ 6.8794 ¥ 57.1691
270+ $ 6.752 ¥ 55.2922
513+ $ 6.6465 ¥ 54.4282
1026+ $ 6.4144 ¥ 52.5276
2511+ $ 6.4144 ¥ 52.5276
库存: 81
起订量: 27 增量: 0
交货地:
最小起订量为:27
合计: ¥ 1730.01
