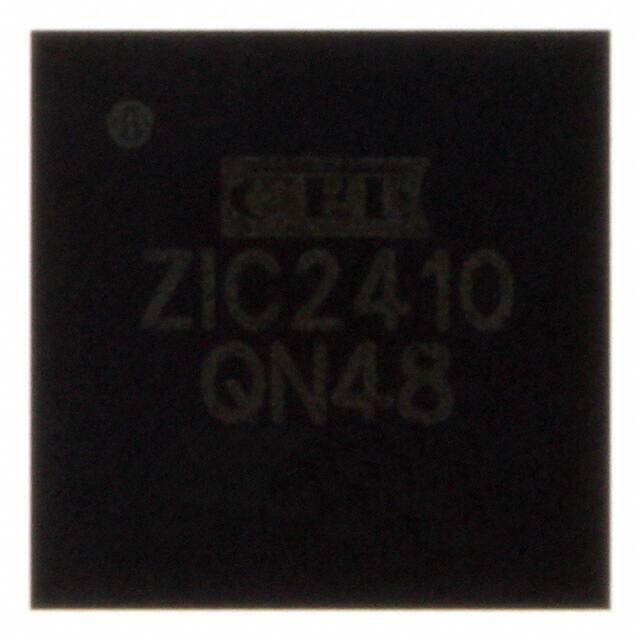

ZIC2410QN48R

产品分类: 无线收发芯片
产品描述: 8dBm 802.15.4 4.6mA Zigbee O-QPSK 1Mbps I²S,SPI,UART 34.2mA 98dBm QFN-48 贴片安装
供应商型号: N-ZIC2410QN48R
供应商: 云汉优选
标准整包数: 1
CALIFORNIA EASTERN LABORATORIES 无线收发芯片 ZIC2410QN48R

ZIC2410QN48R概述

    ZIC2410无线SoC技术手册概述

    产品简介


    ZIC2410是一款高度集成的单芯片无线解决方案,符合ZigBee规范和IEEE 802.15.4标准,适用于各类ZigBee应用。该产品包含射频收发器(包括基带调制解调器)、硬连线的媒体访问控制(MAC)硬件引擎、嵌入式8051微控制器及内部闪存。此外,它还提供了内嵌的语音编解码器,使其非常适合低功耗应用。
    ZIC2410广泛应用于智能家居和安全系统、自动计量读取、工厂自动化、电机控制、医疗患者监控、语音应用、远程无钥匙进入系统、玩具和PC外设等领域。

    技术参数


    - 主要功能:符合ZigBee和IEEE 802.15.4标准,内置8051兼容微处理器。
    - 电气特性:可编程输出功率高达+8dBm(@1.5V),支持多种数据速率(250kbps至1Mbps),支持µ-law、a-law和ADPCM编解码。
    - 工作环境:工作电压范围1.9V至3.3V,内置调节器支持单电压操作。
    - 内存:96KB嵌入式闪存(程序空间)和8KB的数据内存。
    - 功耗管理:四级电源管理方案,深睡眠模式电流为0.3μA。

    产品特点和优势


    ZIC2410的主要特点包括:
    - 集成度高:集成了射频收发器、基带调制解调器、MAC硬件引擎、嵌入式微控制器和内部闪存。
    - 低功耗:采用四阶段流水线架构的8051兼容微控制器,提供高效的功耗管理和多种节能模式。
    - 多功能支持:支持语音编解码、AES加密解密、电池监测等功能。
    - 开发工具:提供全面的软件工具和库支持,如Keil C语言编译器,CEL ZigBee堆栈等。

    应用案例和使用建议


    - 智能家居:ZIC2410可用于构建智能家居网络,实现家庭自动化控制。
    - 医疗监控:在医疗患者监控系统中,ZIC2410可以用于实时传输生理参数。
    - 语音应用:其内置的语音编解码器使其适合用于智能音箱等语音交互设备。
    使用建议:
    - 在进行射频通信时,确保天线匹配良好以减少信号损耗。
    - 考虑到低功耗需求,合理配置电源管理方案,使用深度睡眠模式以延长电池寿命。

    兼容性和支持


    ZIC2410提供了两种封装选项:48针QFN(7x7mm)和72针VFBGA(5x5mm)。制造商提供了全面的支持服务,包括CEL ZigBee堆栈、硬件和软件开发工具等。用户应用软件可以使用任何流行的C语言编译器进行开发,例如Keil C编译器。

    常见问题与解决方案


    1. 问题:如何进行系统固件更新?
    - 解决方案:通过In System Programming(ISP)接口进行固件更新,无需移除芯片。

    2. 问题:设备功耗较高怎么办?
    - 解决方案:检查电源管理设置,选择合适的电源管理模式并关闭不必要的外围设备。
    3. 问题:通信距离较短如何改善?
    - 解决方案:增加外部天线的增益或优化天线布局以提升通信距离。

    总结和推荐


    ZIC2410以其高集成度、低功耗和丰富的功能在众多物联网和无线通信应用中表现出色。其出色的电源管理和多功能支持使其成为开发低功耗无线应用的理想选择。强烈推荐给需要高效能无线解决方案的设计者和开发者。

ZIC2410QN48R参数

参数
支持协议 Zigbee
最小工作供电电压 -
传输电流 -
模块/芯片分类 -
典型供电电流 34.2mA
射频系列/标准 802.15.4
最小工作频率 -
接收电流 4.6mA
接收机数量 -
典型输出功率 8dBm
典型灵敏度 98dBm
调制方式 O-QPSK
接口类型 I²S,SPI,UART
最大工作频率 -
发送机数量 -
最大数据速率 1Mbps
最大工作供电电压 -
通用封装 QFN-48
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
