首页  >  产品百科  >  168684J50F-F

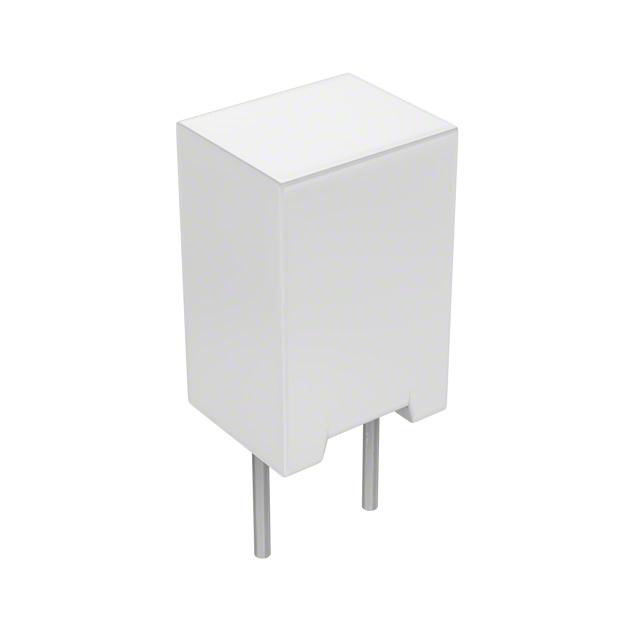

168684J50F-F

产品分类: 薄膜电容
产品描述: 680nF ±5% 涤纶 50V 30V 通孔安装 7.2mm*6mm*11mm
供应商型号: 168684J50F-F-ND
供应商: Digi-Key
标准整包数: 5000
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 168684J50F-F

168684J50F-F概述

    # Type 168/185 Metallized Polyester Radial Lead Capacitors

    产品简介


    Type 168/185系列金属化聚酯径向引线电容器是由CDE Cornell Dubilier公司生产的一款高性能电容器。它具有紧凑的设计、良好的电气特性和宽泛的工作温度范围,广泛应用于各种电路设计中,如旁路、去耦、储能放电和电弧抑制等领域。这种电容器采用金属化聚酯材料,结合坚固的矩形塑料外壳设计,为广泛的工业和消费类电子产品提供了可靠的解决方案。

    技术参数


    | 参数名称 | 规格范围 |

    | 类型 | 金属化聚酯径向引线电容器 |
    | 容量范围 | 0.001 µF 至 1.0 µF |
    | 容量公差 | ±5%, ±10%, ±20% |
    | 额定电压 | 50 Vdc 至 400 Vdc |
    | 工作温度范围 | –55 °C 至 +125 °C |
    | 绝缘电阻(@ 10 Vdc) | C ≤ 0.33 µF: ≥15,000 MΩ |
    C > 0.33 µF: ≥ 5,000 S |
    | 介质耐压电压 | 1.6 × 额定电压, 持续2秒 @ +25°C |
    | 损耗角正切 (120 Hz) | C ≤ 0.1 µF: ≤100 x 10⁻⁴ |
    C > 0.1 µF: ≤150 x 10⁻⁴ |
    | 自感系数 | 约7 nH |
    | 最大脉冲上升速率 | 见详细表格 |
    | 长期稳定性(2年) | ∆C/C ≤ ±3% 在标准条件下 |

    产品特点和优势


    - 高可靠性:符合UL94V-0标准的外壳和环氧树脂填充设计,增强了产品的耐用性和防火能力。
    - 非极性设计:适合双向电流应用场景,提高了通用性。
    - 低泄漏电流:减少了不必要的能量损失,提升了效率。
    - 广泛适用性:适用于广泛的额定电压(50 Vdc至400 Vdc),满足不同应用需求。
    - 环境友好:RoHS合规,环保且无铅。

    应用案例和使用建议


    应用案例
    Type 168/185系列电容器在许多电子系统中被广泛使用。例如,在开关电源中作为储能和滤波元件,用于提高电源的稳定性和效率;在音频设备中作为去耦电容,降低噪声干扰;在汽车电子系统中作为旁路电容,保护敏感电路免受瞬态冲击的影响。
    使用建议
    - 选择合适的额定电压:根据具体应用选择合适的额定电压等级,避免过高的工作电压导致击穿风险。
    - 合理布局:尽量将电容器靠近需要改善的电路部分,以减少寄生电感和电阻对性能的影响。
    - 长期稳定性检查:对于长期运行的应用场景,需定期检查电容器的电容量变化,确保其性能稳定。

    兼容性和支持


    Type 168/185系列电容器可与多种自动插件机兼容,提供弹药包(ammo pack)、带状和卷状(tape and reel)包装选项。CDE Cornell Dubilier公司还提供详尽的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容量异常 | 检查连接是否正确,更换电容器 |
    | 泄漏电流过大 | 检查工作电压是否超出额定范围 |
    | 温度过高 | 增加散热措施或调整工作环境温度 |
    | 脉冲上升速率不足 | 调整负载电路或增加电容器并联数量 |

    总结和推荐


    Type 168/185系列电容器以其优异的性能、广泛的应用范围和良好的兼容性,成为电子设计工程师的理想选择。其高可靠性、低损耗特性和良好的温度适应性使其在多种工业和消费类电子领域中表现出色。如果您正在寻找一款多功能、稳定的电容器,Type 168/185无疑是值得推荐的产品。

168684J50F-F参数

参数
电容值 680nF
容差 ±5%
介电材料 涤纶
额定电压-DC 50V
ESR-等效串联电阻 -
额定电压-AC 30V
长*宽*高 7.2mm*6mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

168684J50F-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

168684J50F-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 168684J50F-F 168684J50F-F数据手册

168684J50F-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
