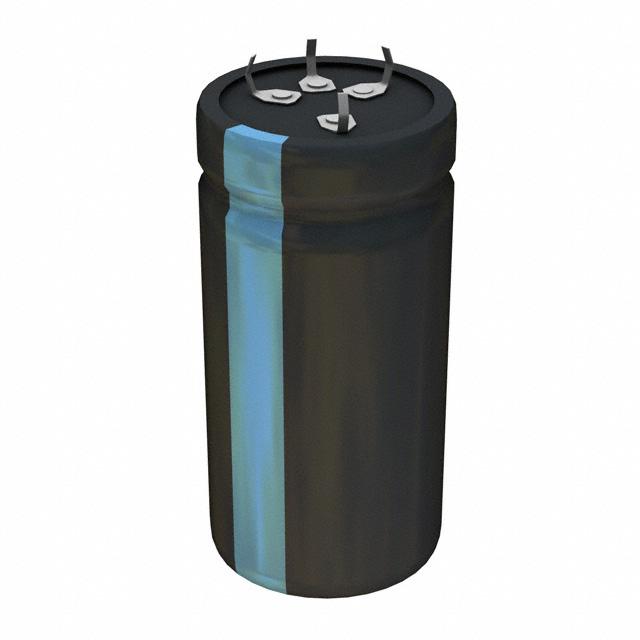

383LX102M450N082

产品分类: 铝电解电容
产品描述: 1mF 450V ±20% 166mΩ 3000h@ 105°C 1.9A@ 20 kHz,3.5A@ 120Hz 卡入式安装,按扣安装,通孔安装 40mm*80mm*82mm
供应商型号: N-383LX102M450N082
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 383LX102M450N082

383LX102M450N082概述


    产品简介


    CDM Cornell Dubilier 381L, 383L, 381LX 和 383LX 105°C 高纹波焊入式电容器
    这些高性能电容器是为电源供应和电机驱动设计的,适用于需要高可靠性的工业和电力系统应用。产品系列包括381L、383L、381LX和383LX四种型号,具有优良的长期稳定性和高达105°C的工作温度,使得它们非常适合高温环境下的应用。

    技术参数


    - 额定电压: 10 Vdc 至 450 Vdc
    - 容值范围: 33 µF 至 150,000 µF ±20%
    - 漏电流: ≤3√CV µA
    - 纹波电流倍数:
    - 环境温度: –40°C 到 +105°C
    - 寿命测试:
    - 12,000 小时 @ 85°C,全负载,符合 EIA IS-749
    - 3,000 小时 @ 105°C,全负载
    - 1,000 小时 @ 105°C
    - 振动: 10 至 55 Hz,最大0.06",10 g,每平面2小时
    - 频率: 50 Hz 至 1 kHz,5 kHz 及以上

    产品特点和优势


    381L 和 381LX
    - 更高的纹波电流承受能力,特别适合在高压输入和输出电路中的应用。
    - 381LX: 更大的容值(相同外壳尺寸)。
    - 381L: 较低的等效串联电阻(ESR),提高效率。
    383L 和 383LX
    - 选择4针或5针型号,确保稳定、反向安装保护。
    - 383LX: 可选5针型号。
    这些电容器采用先进的制造工艺,显著延长了使用寿命,相较于380L/LX型号寿命提高了四倍,且完全符合欧盟RoHS指令要求。

    应用案例和使用建议


    这些电容器广泛应用于电源供应、电机驱动、太阳能逆变器和其他高可靠性要求的应用场景中。由于其出色的性能,特别适合那些需要长时间稳定运行和高可靠性应用场合,如工业自动化、电力传输和可再生能源系统。
    使用建议:
    - 在高频电路中使用时,注意选择合适型号以满足纹波电流的要求。
    - 确保散热设计合理,以避免过热导致的损坏。

    兼容性和支持


    这些电容器提供多种引脚配置选项,包括2针、4针和5针,适用于不同的电路布局需求。厂商提供了详尽的技术支持,包括安装指南、性能曲线等资料,帮助客户进行应用开发。

    常见问题与解决方案


    - Q: 电容器寿命不够长?
    - A: 检查使用条件是否超出额定工作温度范围,同时确认负载情况是否合理。
    - Q: 等效串联电阻(ESR)偏高?
    - A: 重新评估应用环境,选择ESR更低的型号。
    - Q: 安装过程中遇到问题?
    - A: 请参考厂商提供的安装指南,确保正确安装,同时检查是否有短路现象。

    总结和推荐


    CDM Cornell Dubilier的381L、383L、381LX和383LX系列电容器具有优异的性能和长久的使用寿命,特别适用于高可靠性要求的工业和电力系统。无论是在温度稳定性、纹波电流承受能力还是长期工作稳定性方面,都表现出色,使其成为业界的理想选择。因此,强烈推荐这些电容器用于需要高性能和高可靠性的应用场合。
    这些产品不仅在性能上领先同类产品,而且在使用寿命和可靠性方面也更为优秀。对于追求高效能和高可靠性的工程师和技术人员来说,它们无疑是最佳选择。

383LX102M450N082参数

参数
电容值 1mF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 166mΩ
纹波电流 1.9A@ 20 kHz,3.5A@ 120Hz
工作寿命 3000h@ 105°C
长*宽*高 40mm*80mm*82mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

383LX102M450N082厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

383LX102M450N082数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 383LX102M450N082 383LX102M450N082数据手册

383LX102M450N082封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 20.8184 ¥ 176.9564
25+ $ 19.3949 ¥ 164.8567
98+ $ 18.4314 ¥ 156.6669
库存: 132
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 1061.73
