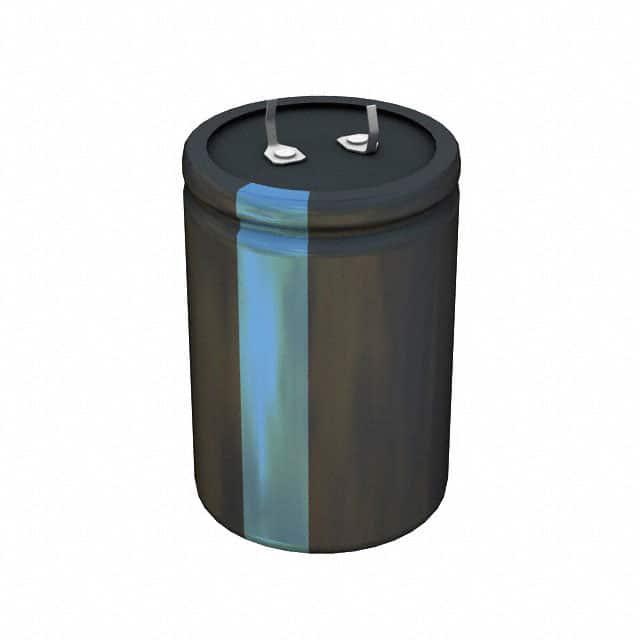

381LQ561M450A052

产品分类: 铝电解电容
产品描述: 560μF 450V ±20% 326mΩ@ 120Hz 2000h@ 105°C 1.9A@ 120Hz,2.66A@ 20 kHz 卡入式安装,按扣安装,通孔安装 35mm*50mm*52mm
供应商型号: 338-3766-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 381LQ561M450A052

381LQ561M450A052概述

    # Type 381LQ 105°C Compact, High Ripple, Snap-In Aluminum Electrolytic Capacitors

    产品简介


    Type 381LQ是一款高性能铝电解电容器,采用紧凑型设计,具有高纹波电流承受能力,特别适合需要更高电容密度的应用场合。该系列产品以其小巧尺寸和卓越的性能,在工业、汽车电子、通信设备等领域广泛应用。
    主要功能
    - 高电容密度:单位体积内拥有更高的电容值,显著减少电路板占用空间。
    - 高可靠性:适用于恶劣的工作环境,具有良好的耐久性和稳定性。
    - 紧凑设计:比同类型号(如Type 381LX)体积更小,长度缩短超过5毫米。
    应用领域
    - 工业自动化控制
    - 新能源汽车电子
    - 通信设备电源管理
    - 消费类电子产品

    技术参数


    以下为Type 381LQ的主要技术规格:
    | 参数 | 规格 |

    | 温度范围 | -40°C 至 +105°C(≤315 Vdc),
    -25°C 至 +105°C(≥350 Vdc) |
    | 额定电压范围 | 10 Vdc 至 450 Vdc |
    | 电容范围 | 100 µF 至 100,000 µF |
    | 容量公差 | ±20% |
    | 泄漏电流 | ≤3 √CV µA,最大4 mA,持续5分钟 |
    | 纹波电流倍率(低温特性) | 阻抗比:Z-20°C / Z+25°C |
    (10 Vdc 至 450 Vdc):≤10 至 ≤3 |
    | 耐久性测试 | 105°C满载下2000小时,电容变化±20%,ESR变化200%,DCL变化100% |
    | 储存寿命测试 | 105°C下1000小时,电容变化±20%,ESR变化200%,DCL变化100% |
    | 振动测试 | 10至55 Hz,0.06英寸,10g最大,每个平面2小时 |
    频率相关性能曲线和额定电压下特定条件下的纹波电流承受能力,也详细列于技术手册中。

    产品特点和优势


    特点
    1. 更高电容密度:相同尺寸下,相比传统型号可提供更高的电容量。
    2. 紧凑设计:尺寸减小的同时保持了原有的性能水平。
    3. 宽广的温度适应性:可在极端环境下稳定运行。
    4. RoHS合规:符合环保标准。
    优势
    - 减少PCB面积需求,适用于空间受限的设计。
    - 在高频率和高纹波条件下表现优异。
    - 可靠性高,延长产品使用寿命。

    应用案例和使用建议


    应用案例
    - 新能源汽车:用于车载电池管理系统(BMS),提供稳定的滤波和储能功能。
    - 工业设备:如PLC控制器中作为旁路电容,确保系统稳定运行。
    - 通信基站:处理大功率输入时的瞬态电流波动。
    使用建议
    1. 优化布局:合理规划电容器的安装位置,避免热源影响。
    2. 匹配负载条件:根据实际应用场景选择合适的额定电压和电容值。
    3. 散热设计:高温环境下需加强散热措施,以提高使用寿命。

    兼容性和支持


    - 兼容性:Type 381LQ与大多数主流电子元器件及系统兼容。
    - 技术支持:CDM Cornell Dubilier提供详尽的技术文档、样品支持及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值快速下降 | 确保工作温度和纹波电流在额定范围内 |
    | 漏电电流过大 | 检查是否存在外部短路或损坏 |
    | 封装损坏 | 存储和操作过程中防止物理损伤 |

    总结和推荐


    综合评估
    Type 381LQ系列铝电解电容器以其高电容密度、紧凑设计和出色的性能表现脱颖而出。其适用于各种严苛的工作环境,尤其适合需要节省空间同时保持高性能的场景。
    推荐结论
    强烈推荐给追求高效能和高可靠性的工程师和技术团队。无论是在工业、汽车还是消费电子领域,Type 381LQ都是理想的选择。
    如有进一步疑问,请联系制造商CDM Cornell Dubilier获取更多技术支持。

381LQ561M450A052参数

参数
电容值 560μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 326mΩ@ 120Hz
纹波电流 1.9A@ 120Hz,2.66A@ 20 kHz
工作寿命 2000h@ 105°C
长*宽*高 35mm*50mm*52mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

381LQ561M450A052厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

381LQ561M450A052数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 381LQ561M450A052 381LQ561M450A052数据手册
