PSU24315B

产品分类: 铝电解电容
产品描述: 243μF 125V 0%~20% 底座安装 36.53mm(长度)*69.85mm(高度)
供应商型号: N-PSU24315B
供应商: 云汉优选
标准整包数: 1

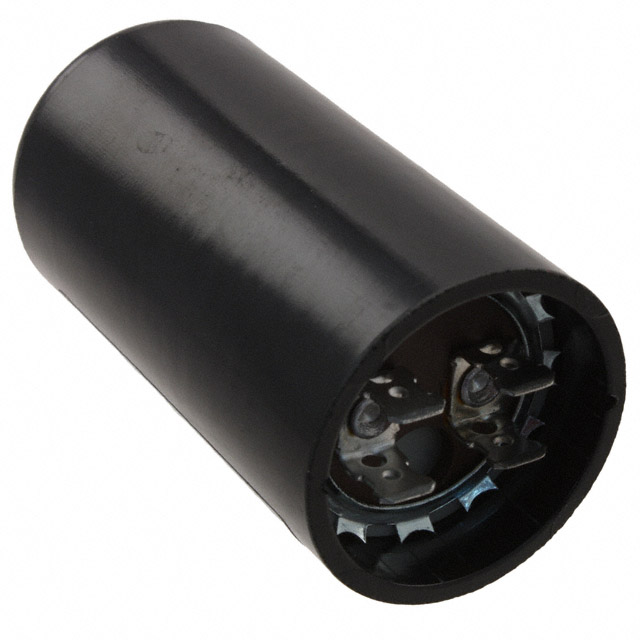

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 PSU24315B

PSU24315B概述


    产品简介


    Type PSU AC Motor Start Capacitors 是一款紧凑型非极化铝电解电容器,专门用于交流电机启动。这种电容器由坚固的酚醛树脂外壳构成,具有非极性设计,能承受双重电压等级。它们可以被用于多种场合,如工业自动化、家电设备、泵和风机等。其独特的设计使得电机启动过程更加平稳可靠,从而延长电机寿命并提高系统的整体效率。

    技术参数


    - 容值范围:21 μF 至 1280 μF
    - 额定电压:110 VAC 至 330 VAC
    - 工作频率:50 Hz 至 60 Hz
    - 操作温度:–40°C 至 65°C
    - 存储温度:–55°C 至 85°C
    - 功率因数:最大 10%(≤30 μF 时 12%)
    - RoHS 合规:是
    额定电压代码说明
    - 代码 1 表示 110/125 VAC
    - 代码 2 表示 165 VAC
    - 代码 3 表示 220/250 VAC
    - 代码 4 表示 330 VAC

    产品特点和优势


    1. 非极性设计:无需区分正负极,安装简便。
    2. 紧凑尺寸:酚醛树脂壳体设计使得电容器占用空间小,适合各种紧凑场合。
    3. 高可靠性:EIA RS-463 Type 2 认证,符合 UL 标准。
    4. 增强选项:可选配端帽和安装支架,方便客户定制。
    5. 耐温性能好:可在广泛的温度范围内稳定工作。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于自动控制系统的电机启动电路。
    - 家电设备:如洗衣机、空调等家电的电机启动。
    - 泵和风机:为工业泵和风机提供平稳的启动电流。
    使用建议
    - 在安装时应注意确保电容器与电机和其他电气设备之间有足够的电气隔离。
    - 选择合适的额定电压和容值以匹配具体的应用需求。
    - 建议在设计阶段进行详细的电路仿真,以确保电容器能在预期环境中可靠运行。

    兼容性和支持


    - 兼容性:这款电容器与市面上大多数标准电机控制器兼容。
    - 支持:制造商提供技术支持和咨询服务,帮助客户解决安装和使用过程中遇到的技术问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容器不起作用 | 检查接线是否正确,确认电源电压与电容器额定电压一致。 |
    | 电容器表面温度过高 | 可能是因为过载或散热不良,检查负载情况并优化散热系统。 |
    | 电容器外观损坏 | 检查是否有物理损伤或进水迹象,如有必要更换电容器。 |

    总结和推荐


    Type PSU AC Motor Start Capacitors 在紧凑型非极化铝电解电容器市场上具有显著的优势。其出色的性能参数、多样化的型号选择和可靠的制造工艺使其成为众多应用的理想选择。总体来看,该产品能够满足大部分工业和消费类电机启动的需求,我们强烈推荐在需要高性能电容器的应用中使用此款产品。

PSU24315B参数

参数
电容值 243μF
额定电压 125V
容差 0%~20%
ESR-等效串联电阻 -
纹波电流 -
工作寿命 -
长*宽*高 36.53mm(长度)*69.85mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

PSU24315B厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

PSU24315B数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES PSU24315B PSU24315B数据手册

PSU24315B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 11.1936 ¥ 95.1456
30+ $ 10.6708 ¥ 90.7018
55+ $ 10.3734 ¥ 88.1739
库存: 70
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1427.18
