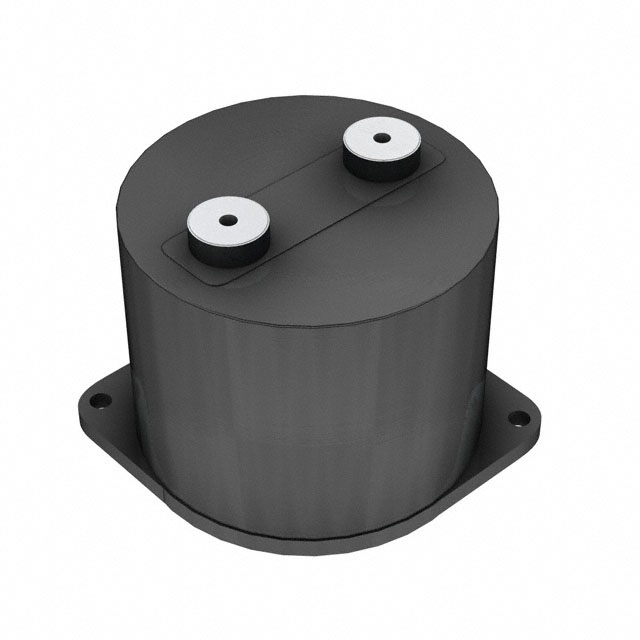

944U101K122ACI

产品分类: 薄膜电容
产品描述: 100μF ±10% 聚丙烯 1.2KV 1.3mΩ 底座安装,螺纹安装 84.5mm(长度)*65mm(高度)
供应商型号: DMT-944U101K122ACI
供应商: 海外现货
标准整包数: 24
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 944U101K122ACI

944U101K122ACI概述

    # 电子元器件产品技术手册

    产品简介


    基本介绍
    本手册详细介绍的是CDE Cornell Dubilier公司生产的Type 944U系列聚丙烯直流链路电容器。该系列产品专为高功率直流滤波应用而设计,特别适用于电动车辆电源逆变器、风力发电逆变器及电机驱动等领域。该电容器具有低电感、低剖面、低等效串联电阻(ESR)等特点,能够提供高纹波电流能力。

    技术参数


    主要技术规格
    - 容值范围: 33至220 μF
    - 容值公差: ±10%
    - 额定电压: 800至1400 Vdc
    - 工作温度范围: -40°C 至 85°C
    - 最大有效电流: 74A @ 55°C
    - 最大有效电压: 230 Vac
    - 测试电压:
    - 端子间: 150% 额定直流电压,持续10秒
    - 端子与外壳间: 4 kVac @ 50/60 Hz,持续60秒
    - 寿命测试: 5000小时 @ 85°C,额定电压
    - 认证: RoHS合规
    - 安装螺栓规格: M8 x 20mm (最大扭矩: 8.5Nm),M5 x 7.5mm (最大扭矩: 2.5Nm)
    - 外形尺寸:
    - 长度: 101 mm
    - 宽度: 5 mm
    - 高度: 40 mm
    典型性能曲线
    - 容抗与频率关系曲线
    - 纹波电流与频率关系曲线

    产品特点和优势


    特点
    - 低电感:减少信号失真,提高系统效率。
    - 低剖面:适应紧凑空间设计需求。
    - 低ESR:降低功耗,提高电路的整体效率。
    - 高纹波电流能力:适用于高电流密度的应用场景。
    - 高电压额定值:适用于高压环境。
    优势
    - 应用广泛:适合多种逆变器应用场景,如电动汽车、风电系统等。
    - 高可靠性:通过严格的质量控制和寿命测试。
    - 兼容性强:可与其他主流电气元件轻松搭配使用。

    应用案例和使用建议


    应用场景
    - 电动汽车电源逆变器:高电流、高可靠性要求的应用场合。
    - 风力发电逆变器:恶劣环境下的稳定工作要求。
    - 电机驱动:紧凑空间中的高效能量转换。
    使用建议
    - 环境温度监控:确保在规定的温度范围内使用,以维持电容器的正常工作状态。
    - 散热措施:适当增加散热片或风扇,确保电容器在高温环境下也能稳定工作。
    - 电流管理:合理规划电路,避免过大的电流冲击导致电容器损坏。

    兼容性和支持


    兼容性
    - 与现有电气系统的兼容性良好:可根据具体需求选择不同尺寸和电压等级的产品。
    支持与维护
    - 客户支持:提供详尽的技术文档和应用指南。
    - 售后服务:保障产品质量,及时响应客户需求。

    常见问题与解决方案


    常见问题
    - 问:如何确定电容器的工作频率?
    - 答: 使用10kHz时的等效串联电阻(ESR),并通过公式进行调整。
    - 问:如何计算热阻?
    - 答: 通过公式 `Θ = ΘCC + ΘCA` 计算总热阻,其中 `ΘCA` 是静止空气条件下的热阻,需根据气流速度进行修正。
    - 问:如何预测预期寿命?
    - 答: 参考图表,结合实际工作条件(电压比、热阻、电流等)进行计算。

    总结和推荐


    综合评估
    Type 944U系列电容器具备出色的性能和广泛的应用领域。其独特的低电感、低剖面、高纹波电流能力等特点使其成为高电流、高可靠性的优选产品。针对特定应用场景(如电动汽车、风力发电等),具有显著的优势。
    推荐
    我们强烈推荐该产品给需要高性能直流滤波电容器的应用场景。由于其卓越的性能和良好的客户支持,Type 944U系列将是您项目中的理想选择。

944U101K122ACI参数

参数
电容值 100μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC -
额定电压-DC 1.2KV
ESR-等效串联电阻 1.3mΩ
长*宽*高 84.5mm(长度)*65mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

944U101K122ACI厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。
