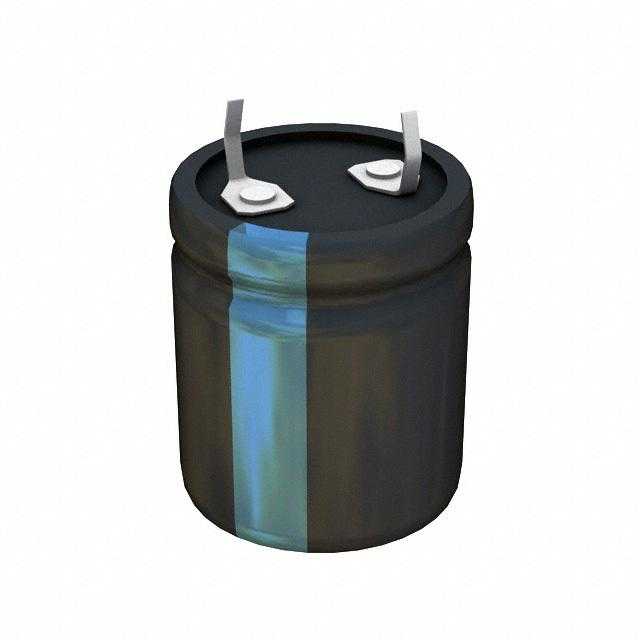

380LX682M016H012

产品分类: 铝电解电容
产品描述: 6.8mF 16V ±20% 110mΩ@ 120Hz 3000h@ 85°C 2.6A@ 120Hz 插件,D22xL27mm 卡入式安装,按扣安装,通孔安装 22mm(长度)*27mm(高度)
供应商型号: N-380LX682M016H012
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX682M016H012

380LX682M016H012概述


    产品简介


    380L/LX系列铝电解电容器是一种高性能的电子元件,广泛应用于开关电源输入和输出电路以及电机驱动系统。这些电容器具有大容量和低ESR(等效串联电阻),使其能够处理高纹波电流并具备出色的稳定性和可靠性。本系列产品包括多种型号,提供2、4和5引脚设计,以满足不同的安装需求。

    技术参数


    以下是380L/LX系列电容器的技术规格摘要:
    - 温度范围:
    - ≤250 Vdc时:-40°C至+85°C
    - ≥315 Vdc时:-25°C至+85°C
    - 额定电压范围:16 Vdc至500 Vdc
    - 电容范围:33 µF至270,000 µF
    - 电容容差:±20%
    - 泄漏电流:≤3√CV µA(5分钟内)
    - 纹波电流倍率:
    - 16-50 Vdc:≤8
    - 63-100 Vdc:≤4
    - 150-500 Vdc:≤3
    - 耐久性寿命测试:在满载条件下+85°C下进行3,000小时测试,电容变化不超过±20%,ESR增加不超过200%限值,泄漏电流不超过100%限值。
    - 存储寿命测试:在85°C条件下进行1,000小时测试,电容变化不超过±20%,ESR增加不超过200%限值,泄漏电流不超过100%限值。
    - 振动测试:在10至55 Hz频率范围内,最大加速度为10 g,每平面2小时。
    - 符合RoHS标准

    产品特点和优势


    380L/LX系列电容器的主要优势包括:
    - 高表面面积:多个单元并联可以接近计算机级电容器的纹波能力。
    - 高容量密度:Type 380LX提供每罐更多的电容,而Type 380L提供更大的罐体以降低相同电容下的ESR。
    - 稳定的连接方式:Types 382L和382LX提供4或5个引脚,确保稳定且防反接的安装。
    - 全球最新可用评级:是市场上最新的电容器之一,适用于现代电源供应和电机驱动系统。

    应用案例和使用建议


    380L/LX系列电容器在开关电源和电机驱动中的应用非常广泛,例如:
    - 开关电源输入和输出电路:用于平滑和滤波电路,减少交流纹波和噪声。
    - 电机驱动:适用于需要高电流和高稳定性的工作环境。
    使用建议:
    - 确保适当的温度和电压条件:遵循手册中的温度范围和电压限制,避免过热或过压导致的损坏。
    - 合理选择电容器型号:根据具体应用的电流需求和环境温度选择合适的电容值和型号。
    - 正确的连接方式:对于带有引脚的电容器,正确安装并使用正确的引脚样式以确保最佳性能。

    兼容性和支持


    380L/LX系列电容器与各种开关电源和电机驱动系统高度兼容,易于集成。制造商提供详尽的技术支持和维护服务,以帮助客户解决任何技术问题。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    - 问题:电容器漏电流异常高
    - 解决方案:检查是否有外部因素如温度、湿度或施加电压超过额定值。重新测试以确认是否为生产质量问题。

    - 问题:电容器发热严重
    - 解决方案:检查负载情况和环境温度,确保不超出额定温度范围。如果负载过大,考虑使用更大容量的电容器或提高散热措施。
    - 问题:电容器失效
    - 解决方案:更换同型号电容器,并检查相关电路板以确保没有其他故障源。

    总结和推荐


    380L/LX系列铝电解电容器凭借其高性能、高稳定性以及广泛的适用性,在现代电力电子产品中表现卓越。其优良的特性使其成为电源供应和电机驱动系统的理想选择。我们强烈推荐此系列电容器给需要高可靠性和高效能的应用项目。如果你正在寻找一款既实用又可靠的电容器解决方案,380L/LX系列将是你的最佳选择。

380LX682M016H012参数

参数
电容值 6.8mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 110mΩ@ 120Hz
工作寿命 3000h@ 85°C
纹波电流 2.6A@ 120Hz
长*宽*高 22mm(长度)*27mm(高度)
通用封装 插件,D22xL27mm
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 散装

380LX682M016H012厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX682M016H012数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX682M016H012 380LX682M016H012数据手册

380LX682M016H012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.6218 ¥ 13.7853
3000+ $ 1.5759 ¥ 13.3952
库存: 185
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 964.97
