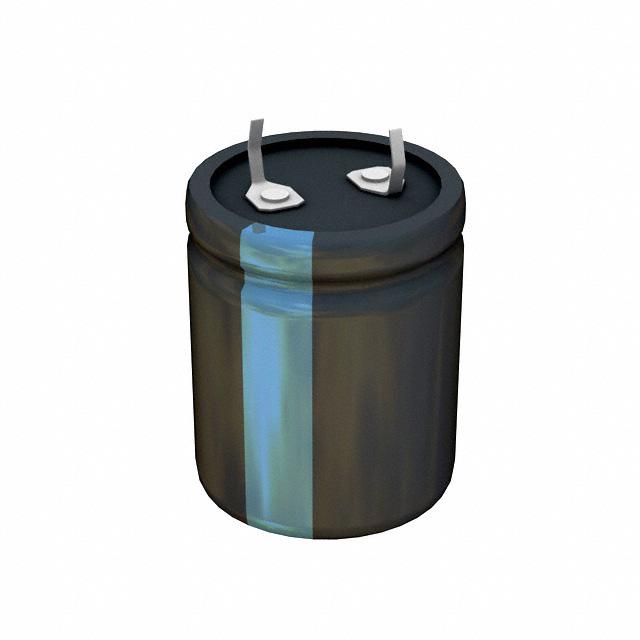

381LR101M450J022

产品分类: 铝电解电容
产品描述: 100μF 450V ±20% 1.326Ω@ 120Hz 3000h@ 105°C 1.3A@ 20 kHz,910mA@ 120Hz 卡入式安装,按扣安装,通孔安装 25mm(长度)*32mm(高度)
供应商型号: N-381LR101M450J022
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 381LR101M450J022

381LR101M450J022概述


    产品简介


    产品类型:电容器
    主要功能:提供高纹波电流承受能力,适用于电机驱动和不间断电源(UPS)系统。
    应用领域:广泛应用于电机驱动、UPS系统和其他需要高纹波电流处理的应用场合。

    技术参数


    - 温度范围:-40°C 至 +105°C(≤315 Vdc);-25°C 至 +105°C(≥350 Vdc)
    - 额定电压范围:200 Vdc 至 450 Vdc
    - 电容范围:56 µF 至 2,200 µF
    - 电容容差:± 20%
    - 漏电流:≤3 √CV µA, 最大值为4 mA(5分钟内)
    - 纹波电流:依据环境温度
    - 低温特性阻抗比:Z–20⁰C ∕ Z+25⁰C ≤ 3(200–450Vdc)
    - 耐久寿命测试:在105°C下全负载运行3000小时
    - 存储寿命测试:在105°C下连续1000小时
    - 振动测试:10至55 Hz,最大加速度0.06英寸和10g,每面2小时
    - 频率响应:45°C、60°C、70°C、85°C、105°C时的阻抗值
    - RoHS合规性:符合欧盟RoHS指令

    产品特点和优势


    - 高纹波电流承受能力:与标准105°C型相比,可处理额外25%以上的纹波电流。
    - 极低的ESR值:得益于电解质的改进,从而提升性能。
    - 减少组件数量:在高纹波电流应用中(如电机驱动),可以减少所需的电容器数量。
    - 适用性强:适用于多种高可靠性要求的应用,如电机驱动和UPS系统。

    应用案例和使用建议


    应用案例:
    - 电机驱动:适用于工业电机驱动系统,提高系统的稳定性和可靠性。
    - 不间断电源(UPS)系统:能够提供持续稳定的电源供应,确保系统在突发情况下的正常运作。
    使用建议:
    - 在设计时,应考虑电容器的工作温度范围和额定电压,以确保长期可靠运行。
    - 针对不同的应用场景,选择合适的电容值和额定电压。

    兼容性和支持


    - 兼容性:该电容器与其他标准的铝电解电容器具有良好的兼容性。
    - 支持:制造商提供了详细的安装和维护指南,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    常见问题:
    1. 纹波电流处理不足:可能导致电容器过热。
    - 解决方案:选择更高额定电流的电容器,或者增加冗余量。
    2. 漏电流较大:影响电容器的使用寿命。
    - 解决方案:定期检查并更换老化电容器,确保系统运行稳定。

    总结和推荐


    综上所述,这款Type 381LR 105°C最高纹波铝电解电容器凭借其优异的性能和可靠性,在电机驱动和UPS系统等应用中表现出色。其独特的高纹波电流承受能力和极低的ESR值使其在市场上具备显著的竞争优势。对于需要高可靠性和高性能的系统来说,这款电容器是理想的选择。因此,我们强烈推荐这一产品。

381LR101M450J022参数

参数
电容值 100μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 1.326Ω@ 120Hz
纹波电流 1.3A@ 20 kHz,910mA@ 120Hz
工作寿命 3000h@ 105°C
长*宽*高 25mm(长度)*32mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

381LR101M450J022厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

381LR101M450J022数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 381LR101M450J022 381LR101M450J022数据手册

381LR101M450J022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.0704 ¥ 34.5984
85+ $ 3.3269 ¥ 28.2787
200+ $ 3.1008 ¥ 26.3568
400+ $ 2.9172 ¥ 24.7962
3000+ $ 2.7642 ¥ 23.4957
库存: 170
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1037.95
