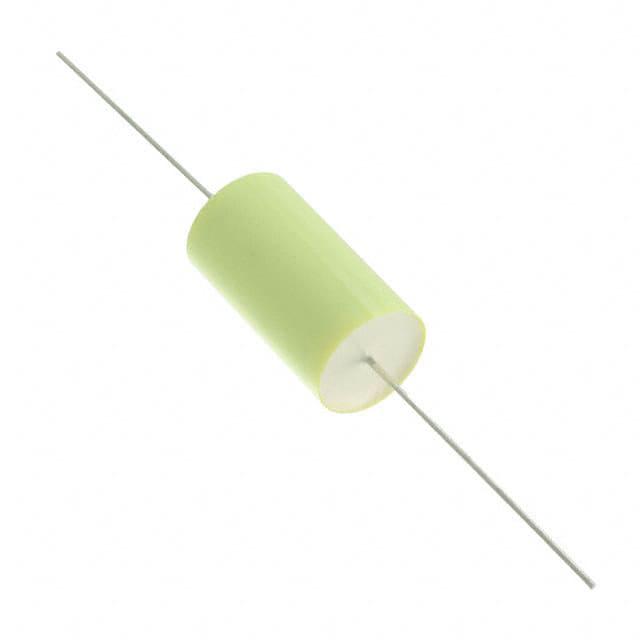

474PPA850K

产品分类: 薄膜电容
产品描述: 470nF ±10% 聚丙烯 850V 500V 4mΩ 通孔安装 34mm(长度)
供应商型号: 598-474PPA850K
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 474PPA850K

474PPA850K概述

    高压高dv/dt轴向电容器技术手册

    1. 产品简介


    本产品为高压高dv/dt(电压变化率)的轴向电容器,采用聚丙烯薄膜作为介质,具有双金属化结构和内部串联连接设计。这种电容器具备高耐电压能力、优秀的脉冲电流承载能力和温度及频率稳定性,适用于多种高性能应用场合。它被广泛用于逆变器、转换器、功率半导体电路、感应加热系统以及开关电源供应等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 操作温度范围 | -55°C 至 +85°C |
    | 额定电压 (WVDC) | 700V 至 3000V |
    | 突波电压 (SVDC) | 1000V 至 3500V |
    | AC 电压 | 420V 至 750V (50/60Hz) |
    | 容差 | ±10%(1kHz, 25°C),可选±5% |
    | 耗散因子 | ≤0.06% (C<0.047μF),≤0.05% (0.047μF1μF) |
    | 绝缘电阻 | ≥30,000 MΩ·μF(不超过30 GΩ) |
    | 自感量 | <1 nH/mm |
    | 使用寿命 | 30,000 小时 @ AC, 70°C;100,000 小时 @ DC, 70°C |
    | 温度系数 | -200 ppm/°C 至 +100 ppm/°C |

    3. 产品特点和优势


    - 高dv/dt性能:能够承受极高的电压变化率,特别适合脉冲电路。
    - 温度稳定:出色的温度和频率稳定性,确保长期运行性能可靠。
    - 长寿命设计:在恶劣环境下具备超长使用寿命。
    - 高可靠性:优异的电气特性和坚固的结构设计,减少故障率。
    - 环保材料:符合RoHS标准,采用无铅焊接铜引脚,绿色制造。

    4. 应用案例和使用建议


    - 逆变器和转换器:在高频电路中提供出色的滤波效果,增强系统的整体效率。
    - 功率半导体电路:用于滤波和稳压,提高能量传输效率。
    - 感应加热:能有效应对大电流冲击,延长设备寿命。
    - 开关电源:在高开关频率下表现出色,降低纹波电流对系统的影响。
    使用建议:
    1. 确保操作环境温度在-55°C至+85°C范围内,避免极端温度影响性能。
    2. 根据所需的工作电压选择合适的型号,确保额定电压(WVDC)高于工作电压。
    3. 在安装过程中,确保引脚方向正确,并进行适当的固定以防止振动造成的损坏。

    5. 兼容性和支持


    - 兼容性:本产品可以与其他主流品牌的同类电容器互换,具体请参考技术手册。
    - 支持服务:制造商提供详细的技术文档、样品测试支持以及售后服务,帮助客户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容值漂移过大 | 检查环境温度是否超出规范范围。 |
    | 使用寿命较短 | 确认工作电压和电流是否在额定范围内。 |
    | 绝缘电阻低于预期 | 检查是否暴露于高湿度环境中。 |
    | 无法正常工作 | 检查焊接工艺及安装方向是否正确。 |

    7. 总结和推荐


    总结:
    该高压高dv/dt轴向电容器凭借其卓越的性能和广泛的适用性,在工业电子和电力电子领域表现优异。无论是逆变器、转换器还是感应加热系统,都能提供稳定可靠的解决方案。
    推荐:
    强烈推荐此产品应用于需要高电压处理能力和良好温度稳定性的电路中。其优良的设计和可靠的性能使其成为行业内的理想选择。购买时请根据实际需求选择对应型号,并结合厂商技术支持以确保最佳效果。

    如需进一步咨询或订购,请联系授权分销商 Mouser Electronics 或访问其官网获取更多详细信息。

474PPA850K参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 4mΩ
额定电压-AC 500V
额定电压-DC 850V
长*宽*高 34mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

474PPA850K厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

474PPA850K数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 474PPA850K 474PPA850K数据手册

474PPA850K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.5005 ¥ 105.6292
10+ $ 7.799 ¥ 65.9016
50+ $ 7.1064 ¥ 60.0491
100+ $ 6.642 ¥ 56.1249
500+ $ 5.649 ¥ 47.7341
1000+ $ 5.376 ¥ 45.4272
库存: 77
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 105.62
