UNL5W35K-F

产品分类: 薄膜电容
产品描述: 35μF ±10% 聚丙烯 500V 8mΩ 通孔安装 35mm*53.7mm*54.2mm
供应商型号: TS-UNL5W35K-F
供应商: 海外现货
标准整包数: 1

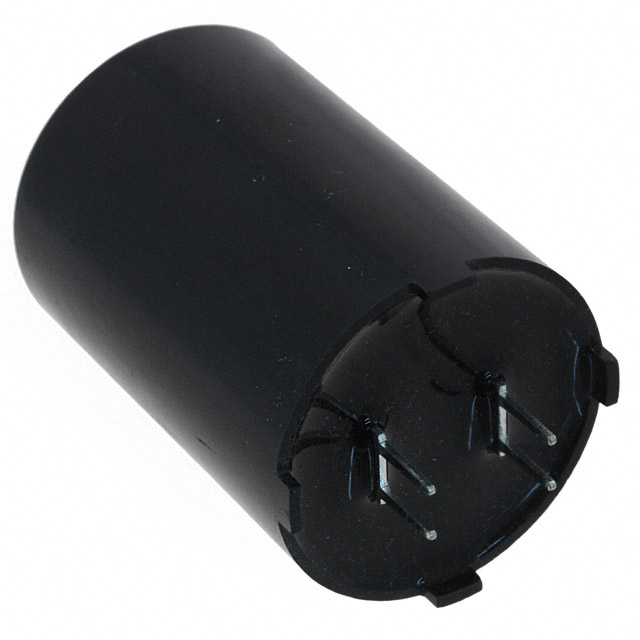

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 UNL5W35K-F

UNL5W35K-F概述


    产品简介


    UNL系列是CDE Cornell Dubilier公司生产的DC链接和滤波电容器,特别适用于高容量、高电流的板载安装需求。这种电容器采用低损耗聚丙烯薄膜构造,具有高纹波电流能力及高电容值,可替代电解电容器,特别适合高纹波电流的应用场合。

    技术参数


    - 电容范围: 4.7 μF 至 100 μF
    - 额定电压: 400 Vdc 至 1500 Vdc
    - 工作温度范围: -55 ºC 至 105 ºC(全额定电压工作于85 ºC)
    - 最大交流电流: 参见表格数据
    - 测试电压: 终端间 @ 25 ºC 为额定直流电压的125%,持续60秒;终端与外壳间 @ 25 ºC 为3 kVac,50/60 Hz,持续60秒
    - 寿命测试: 在85 ºC下进行2000小时,额定电压125%
    - 预期寿命: 70 ºC下为60000小时,额定电压
    - 终端材料: 锡镀黄铜

    产品特点和优势


    UNL系列电容器相较于电解电容器具有显著优势,包括:
    - 极低的等效串联电阻(ESR)
    - 最高达10倍的纹波电流能力
    - 非极化设计
    - 更高的电压等级
    - 干式结构,无电解液
    这些特点使得UNL系列在提高电路可靠性、降低功耗和提升整体性能方面表现卓越。

    应用案例和使用建议


    应用案例
    UNL系列电容器广泛应用于需要高容量和高电流特性的电路中,如逆变器、开关电源、电力传输系统等。例如,在高压逆变器中,UNL系列可以提供必要的纹波电流处理能力,保证系统的稳定运行。
    使用建议
    - 温度管理: 由于UNL系列电容器的性能随温度变化较大,建议在设计时考虑适当的散热措施。
    - 选择合适的型号: 根据具体应用场景,选择符合电压、电容和工作温度要求的型号,以确保最佳性能。

    兼容性和支持


    UNL系列电容器可与其他标准电子元器件和设备无缝集成。制造商提供了详尽的技术支持和维护服务,确保客户能够充分发挥其潜力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 确保良好的散热设计 |
    | 等效串联电阻过大 | 选择更低ESR的型号 |
    | 电容值不匹配 | 核对产品型号,确认正确的电容值 |

    总结和推荐


    总体而言,UNL系列电容器凭借其优异的性能和多功能性,成为许多高可靠性应用的理想选择。尤其适用于那些需要高容量和高电流的场合。对于那些希望提升系统性能和可靠性的工程师来说,强烈推荐使用UNL系列电容器。

UNL5W35K-F参数

参数
电容值 35μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 8mΩ
额定电压-AC -
额定电压-DC 500V
长*宽*高 35mm*53.7mm*54.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UNL5W35K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

UNL5W35K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES UNL5W35K-F UNL5W35K-F数据手册

UNL5W35K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 39.9087 ¥ 339.224
10+ $ 38.1216 ¥ 324.0336
25+ $ 37.3692 ¥ 317.6382
50+ $ 25.4904 ¥ 216.6684
100+ $ 23.7348 ¥ 201.7458
250+ $ 22.4808 ¥ 191.0868
库存: 66
起订量: 6 增量: 1
交货地:
最小起订量为:5
合计: ¥ 1696.12
