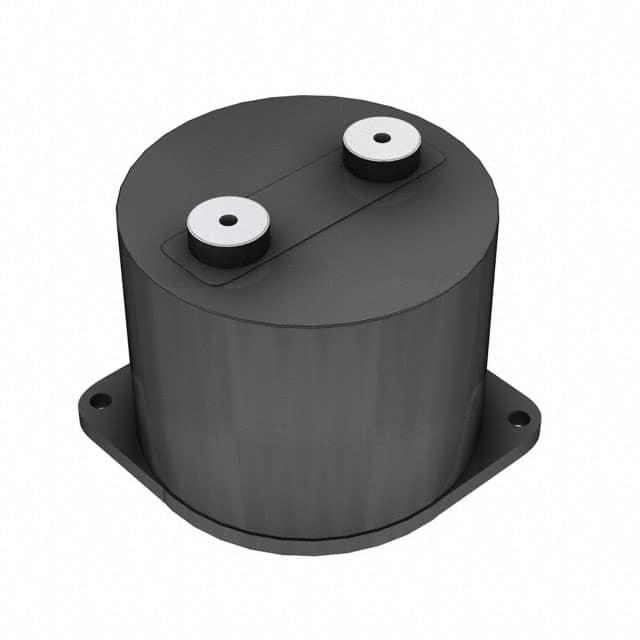

944U221K801ACI

产品分类: 薄膜电容
产品描述: 220μF ±10% 聚丙烯,金属化 800V 1mΩ 插件 底座安装,螺纹安装 84.5mm*64mm*65mm
供应商型号: 598-944U221K801ACI
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 944U221K801ACI

944U221K801ACI概述


    产品简介


    Type 944U Polypropylene, DC Link Capacitors
    Type 944U Polypropylene DC Link电容器专为高功率直流滤波应用设计。这种电容器具有低电感结构,利用低损耗的金属化聚丙烯材料,使其具有高纹波电流能力。Type 944U电容器提供了公端或母端接线选项,适合于多种安装需求。这些电容器采用阻燃塑料外壳和树脂填充,符合UL 94VO标准。其高电流等级和坚固的安装法兰使其特别适用于电动汽车逆变器、风力发电逆变器和电机驱动等领域。

    技术参数


    - 电容范围: 33 µF 至 220 µF
    - 电容公差: ±10%
    - 额定电压: 800 Vdc 至 1400 Vdc
    - 工作温度范围: -40°C 至 85°C
    - 最大有效电流: 74 A @ 55°C
    - 最大有效电压: 230 Vac
    - 测试电压:
    - 端子间: 25°C 下 150% 额定直流电压,持续 10 秒
    - 端子与外壳间: 25°C 下 4 kVac @ 50/60 Hz,持续 60 秒
    - 寿命测试: 在 85°C 下运行 5000 小时,额定电压
    - 环保标准: 符合RoHS

    产品特点和优势


    Type 944U电容器的主要优势包括:
    - 低电感: 减少高频信号的干扰,提高系统稳定性。
    - 低剖面: 减小整体尺寸,提高空间利用率。
    - 低等效串联电阻(ESR): 提高效率,降低功耗。
    - 高纹波电流能力: 能够处理高电流波动,延长使用寿命。
    - 高电压等级: 可在严苛环境下稳定工作。
    这些特点使得Type 944U电容器在高性能应用中表现出色,特别是在电动车辆、风能转换和电机驱动等领域。

    应用案例和使用建议


    应用案例
    - 电动车辆: Type 944U电容器可以用于电动汽车的逆变器中,提高电源转换效率,减少热量产生。
    - 风力发电: 在风力发电系统中,Type 944U电容器能够提供稳定的直流输出,提高能源转换效率。
    - 电机驱动: 在电机驱动应用中,Type 944U电容器可以确保电机在不同负载下的平稳运行。
    使用建议
    - 散热管理: 确保电容器周围的空气流通良好,以维持其在安全温度范围内工作。
    - 合理布线: 使用公端或母端接线选项进行合理的布线设计,以减少线路杂散电感。
    - 定期检测: 定期检查电容器的外观和电气参数,确保其正常工作。

    兼容性和支持


    Type 944U电容器采用标准M8和M5螺栓端子,可轻松与其他标准电气连接件兼容。制造商提供全面的技术支持,包括安装指南、操作手册和售后服务。

    常见问题与解决方案


    1. 问: 电容器在高电流下过热怎么办?
    - 答: 确保电容器周围有足够的通风空间,避免高温环境。可以考虑使用风扇或其他冷却装置来辅助散热。
    2. 问: 如何选择合适的型号?
    - 答: 根据具体应用所需的电容值和电压等级,参考规格表中的参数进行选择。
    3. 问: 如何延长电容器的使用寿命?
    - 答: 定期检查电容器的电气参数,保持适宜的工作温度,避免长时间超负荷运行。

    总结和推荐


    Type 944U Polypropylene DC Link电容器是一款专为高功率直流滤波应用设计的产品。它具有低电感、低剖面、低ESR和高纹波电流能力等特点,在电动车辆、风能转换和电机驱动等应用中表现出色。如果您需要一款能够在严苛环境中可靠工作的电容器,Type 944U是一个值得考虑的选择。我们强烈推荐这一产品给那些需要高性能和高可靠性的应用场景。

944U221K801ACI参数

参数
电容值 220μF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 1mΩ
额定电压-AC -
额定电压-DC 800V
长*宽*高 84.5mm*64mm*65mm
通用封装 插件
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

944U221K801ACI厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

944U221K801ACI数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 944U221K801ACI 944U221K801ACI数据手册

944U221K801ACI封装设计

查看详情并下载
Symbol
Footprint
3D Model
