942C12P22K-F

产品分类: 薄膜电容
产品描述: 220nF ±10% 聚丙烯 1.2KV 430V 6mΩ 通孔安装 34mm(长度)
供应商型号: 942C12P22K-F-ND
供应商: Digi-Key
标准整包数: 1

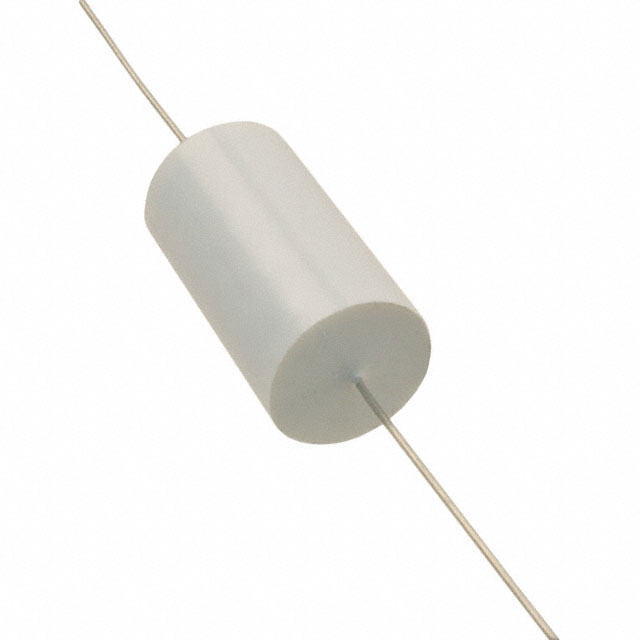

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 942C12P22K-F

942C12P22K-F概述

    Type 942 Polypropylene Capacitors: High-Pulse Snubber Capacitors

    1. 产品简介


    Type 942是一款专为高脉冲和消波应用设计的聚丙烯电容器。这些电容器采用混合段设计,结合了聚丙烯薄膜、金属箔和镀金属聚丙烯电介质,旨在实现卓越的峰值电流和均方根(RMS)电流额定值。它们特别适合用于高脉冲操作和高电流峰值电路中。

    2. 技术参数


    以下是Type 942系列的主要技术参数:
    - 电容范围:0.01 μF 至 2.5 μF
    - 电容容差:±10%(K,默认),可选±5%(J)
    - 额定电压:600至2000 Vdc(交流情况下为300至500 Vac,60 Hz)
    - 工作温度范围:-55°C至105°C
    - 最大RMS电流:请参阅表中的具体数值
    - 绝缘电阻:>100,000 MΩ·μF
    - 测试电压:
    - 端子间@ 25°C:150%额定直流电压,持续60秒
    - 端子与外壳间@ 25°C:3 kVac @ 50/60 Hz,持续60秒
    - 寿命测试:85°C下2000小时,125%额定直流电压
    - 预期寿命:在额定Vdc下,70°C时为60,000小时;在额定Vac下,70°C时为30,000小时
    - 符合RoHS标准

    3. 产品特点和优势


    Type 942电容器具备以下独特功能和优势:
    - 非常高的dv/dt:适用于需要快速变化电压的应用。
    - 非常高的脉冲电流:能够处理高电流峰值。
    - 低电感:有助于降低杂散电感。
    - 自修复功能:在一定程度上能自我修复潜在故障,提高可靠性。
    - 高绝缘电阻:确保长期运行中的稳定性。
    - 优异的高温性能:可在广泛的温度范围内保持性能。

    4. 应用案例和使用建议


    - 高脉冲电路:例如电源滤波、电机启动和停止电路。
    - 开关电源:特别是那些需要处理高dv/dt的应用。
    - 高频滤波:适用于需要快速响应时间的高频电路。
    使用建议:
    - 在安装前,务必检查电容器的额定电压和电容值是否符合应用需求。
    - 在高温环境下使用时,注意线性降额至50%额定电压。
    - 使用保护电路以防止意外过电压情况,例如安装保险丝或稳压器。

    5. 兼容性和支持


    - 兼容性:与多数电子设备兼容,特别适用于高压和高频应用。
    - 厂商支持:CDE Cornell Dubilier提供详细的技术文档和支持服务,确保用户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题1:电容器在高温下出现性能下降。
    - 解决方法:确保使用合适的散热措施,并考虑在高温环境中进行降额使用。
    - 问题2:电容器的RMS电流不足。
    - 解决方法:选择具有更高RMS电流额定值的型号,或者并联多个电容器。
    - 问题3:电容器使用寿命短。
    - 解决方法:确认工作条件在制造商推荐的范围内,必要时增加冗余或采取防护措施。

    7. 总结和推荐


    Type 942系列聚丙烯电容器凭借其高脉冲处理能力、优良的电气特性和广泛的工作温度范围,在高电压和高脉冲应用中表现出色。虽然成本较高,但其性能和可靠性使其成为高端应用的理想选择。如果你的应用对可靠性和性能有较高要求,强烈推荐使用此产品。
    以上是对Type 942系列聚丙烯电容器的详细介绍,希望对你有所帮助。如需进一步咨询或技术支持,请联系CDE Cornell Dubilier官方。

942C12P22K-F参数

参数
电容值 220nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 6mΩ
额定电压-AC 430V
额定电压-DC 1.2KV
长*宽*高 34mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

942C12P22K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

942C12P22K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 942C12P22K-F 942C12P22K-F数据手册

942C12P22K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.9424 ¥ 83.2055
25+ $ 6.7413 ¥ 56.4161
100+ $ 5.8987 ¥ 49.3645
500+ $ 5.1722 ¥ 43.2849
1000+ $ 4.9235 ¥ 41.2036
库存: 51
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 83.2
