DCMC743U075DC2B

产品分类: 铝电解电容
产品描述: 74mF 75V -10%~75% 12.9mΩ@ 120Hz 2000h@ 85°C 17A@ 120Hz,17.85A@ 10kHz 底座安装,螺纹安装 105mm(长度)*104.78mm(高度)
供应商型号: 598-DCMC743U075DC2B
供应商: Mouser
标准整包数: 1

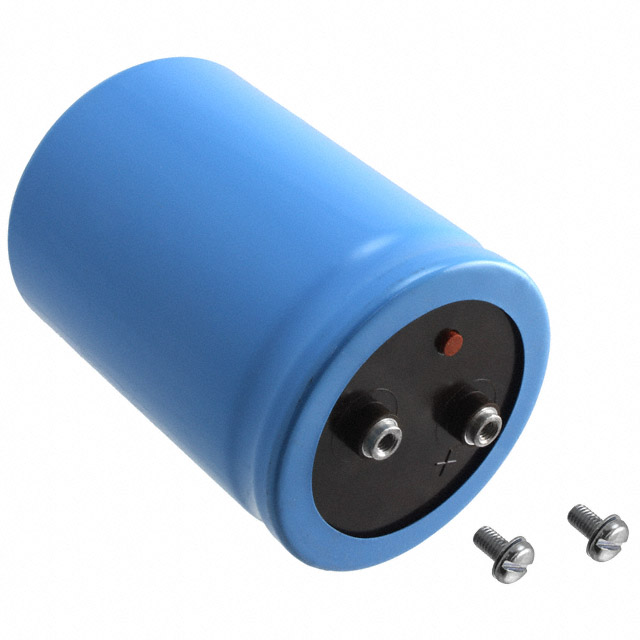

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 DCMC743U075DC2B

DCMC743U075DC2B概述

    电子元器件产品技术手册

    产品简介


    本文将详细介绍一款由CDM Cornell Dubilier公司生产的高性能铝制螺栓端子电容器——型号为DCMC的高容量螺栓端子型电容器。该电容器具有高容值、宽工作电压范围(6.3 Vdc 至 550 Vdc)以及适用于多种应用场景的特点。DCMC电容器特别适用于电源滤波器和储能系统,如焊接设备、不间断电源(UPS)系统和计算机持稳电源等。

    技术参数


    以下是该电容器的主要技术规格:
    - 温度范围:-40 °C至 +85 °C
    - 额定电压范围:6.3 Vdc 至 550 Vdc
    - 容值范围:110 µF 至 2.7 F
    - 容值公差:
    - ≤100 Vdc:-10% +75%
    - ≥160 Vdc:-10% +50%
    - 漏电流:≤ 6 √CV µA, 最大6 mA (在5分钟内)
    - 纹波电流倍数:环境温度
    - 低温特性:阻抗比:Z–20⁰C ∕ Z+25⁰C
    - 6.3–10 Vdc:≤ 20
    - 16–50 Vdc:≤ 8
    - 63–100 Vdc:≤ 4
    - 150–550 Vdc:≤ 3
    - 耐久性寿命测试:在85 °C全负载下2000小时
    - 温湿度保存测试:在85 °C下500小时
    - 振动:5到55 Hz,0.06" 和 10 g最大值,每轴1.5小时

    产品特点和优势


    1. 最高容值:DCMC电容器提供市面上最高的电容值,能够满足大部分高电容需求。
    2. 适用于电源和UPS系统:DCMC电容器设计用于需要高电容和稳定工作的电源滤波器和储能系统。
    3. 热包结构:采用Thermal-Pak™ 延伸阴极构造,确保良好的热流特性,实现冷却操作。

    应用案例和使用建议


    - 电源滤波器:在焊接设备和UPS系统中,DCMC电容器能有效减少电源噪声和波动。
    - 储能系统:例如,在计算机持稳电源中,可以提高系统稳定性并延长设备寿命。
    使用建议:
    - 确保在选择电容器时考虑到工作环境的温度和电压要求。
    - 适当选用符合应用需求的电容器型号,以避免因过度损耗而缩短使用寿命。

    兼容性和支持


    - 兼容性:DCMC电容器可与多种电子设备和电路板配合使用。
    - 技术支持:厂商提供全面的技术支持和售后服务,确保用户获得最佳的应用体验。

    常见问题与解决方案


    1. 问题:纹波电流过大。
    - 解决方案:检查应用环境的纹波电流是否超过电容器的最大承受能力。必要时,更换更高电流容量的电容器。
    2. 问题:电容器过热。
    - 解决方案:确保良好的散热条件,合理布局电路板,避免热聚集。
    3. 问题:电容器失效。
    - 解决方案:检查应用环境是否超出电容器的工作范围。如有需要,更换更大尺寸或更耐用的电容器。

    总结和推荐


    综上所述,DCMC电容器凭借其高容值、广泛的应用范围以及良好的耐久性,成为电源滤波和储能系统的理想选择。其独特的设计和高可靠性使其在市场上具有显著的竞争优势。我们强烈推荐使用DCMC电容器来提升您的电子设备性能和稳定性。如果您有任何疑问或需要更多技术支持,请联系CDM Cornell Dubilier公司的客户服务团队。

DCMC743U075DC2B参数

参数
电容值 74mF
额定电压 75V
容差 -10%~75%
ESR-等效串联电阻 12.9mΩ@ 120Hz
纹波电流 17A@ 120Hz,17.85A@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 105mm(长度)*104.78mm(高度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

DCMC743U075DC2B厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

DCMC743U075DC2B数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES DCMC743U075DC2B DCMC743U075DC2B数据手册

DCMC743U075DC2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
