EDC155Z5R5H

产品分类: 其他固定电容
产品描述: 1000h@ 70°C -20%~80% 5.5V 5.5V 30Ω@ 1kHz 1.5F 水平安装,通孔安装 19mm(长度)*7mm(高度)
供应商型号: 3274186
供应商: 海外现货
标准整包数: 1

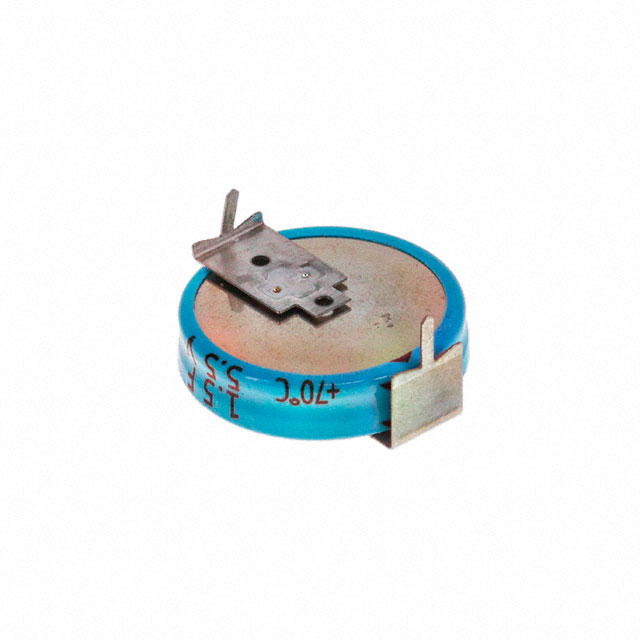

CORNELL DUBILIER ELECTRONICS KNOWLES 其他固定电容 EDC155Z5R5H

EDC155Z5R5H概述


    产品简介


    电子元器件类型: EDC系列电双层超级电容器
    主要功能: 这些电容器主要用于集成电路电压备份,同时也可用于电池供电的初期电力输送。
    应用领域: EDC系列超级电容器适用于需要高能量密度、长寿命和高功率输出的应用场合,如移动设备、物联网设备、医疗设备和通信设备等。

    技术参数


    - 工作温度范围: -25°C 到 +70°C
    - 额定电压范围: 5.5 Vdc 至 6.3 Vdc
    - 电容范围: 0.047 F 至 1.5 F
    - 寿命测试:
    - 在+70°C下施加最大工作电压1000小时后,电容变化在初始测量值的±30%以内;ESR(等效串联电阻)不超过初始值的4倍。
    - 在+70°C环境下存放1000小时无电压时,电容变化在初始测量值的±30%以内;ESR不超过初始值的4倍。
    - 湿度抵抗测试: 在+40°C,相对湿度90%-95%的条件下,无电压存放240小时,电容变化在初始测量值的±30%以内;ESR不超过初始值的3倍。
    - 温度循环稳定性测试:
    - 从+20°C到-25°C,再到+20°C,再到+70°C,最后回到+20°C。在-25°C下,电容变化在初始测量值的±30%以内;ESR不超过初始值的5倍。在+85°C下,电容变化在初始测量值的±30%以内;ESR不超过初始值的4倍。
    - 符合RoHS标准,无豁免

    产品特点和优势


    - 长寿命: 经过严格的寿命测试和高温高湿测试,EDC系列超级电容器具有非常长的使用寿命。
    - 高放电电流: 能够提供高放电电流,适用于对瞬时大电流需求的应用场景。
    - 宽工作温度范围: 能在-25°C至+70°C的广泛温度范围内正常工作,适用于各种恶劣环境条件。
    - 环保材料: 符合RoHS标准,无任何豁免,适合对环保要求较高的应用。

    应用案例和使用建议


    应用案例:
    - 移动设备的紧急电源备份
    - 物联网设备的数据保存
    - 医疗设备的电源管理
    使用建议:
    - 在应用中,要特别注意温度范围,确保在规定的温度范围内使用以保证性能和寿命。
    - 在进行焊接操作时,遵循推荐的焊接程序,避免过高的温度和时间导致损坏。
    - 使用保护电路或其他防护措施以防止瞬间的大电流冲击,提高设备的安全性。

    兼容性和支持


    - 兼容性: EDC系列超级电容器可以与其他标准通过孔组件兼容,适用于多种电路板设计。
    - 支持: 厂商提供详细的技术文档和应用指南,并提供售后服务和技术支持。

    常见问题与解决方案


    - 问题1: 电容器在高温环境下工作时性能下降。
    - 解决方案: 确保使用在规定的工作温度范围内,如超过温度限制,请采用适当的散热措施。
    - 问题2: 焊接时出现焊点不良。
    - 解决方案: 严格按照推荐的焊接程序进行焊接,确保焊接温度和时间符合要求。
    - 问题3: 电容器在使用过程中漏电流增大。
    - 解决方案: 检查电路是否存在短路或其他故障,确保电容器正确安装且工作在合适的电压和温度范围内。

    总结和推荐


    综上所述,EDC系列电双层超级电容器在集成电路电压备份和电池供电的初期电力输送方面表现优异。它们具备长寿命、高放电电流和宽工作温度范围等特点,在各种应用场景中表现出色。考虑到其优秀的性能和可靠性,我们强烈推荐EDC系列超级电容器用于各种需要高可靠性和高性能的设备中。

EDC155Z5R5H参数

参数
工作寿命 1000h@ 70°C
ESR-等效串联电阻 30Ω@ 1kHz
纹波电流 -
电容个数 -
容差 -20%~80%
电容值 1.5F
额定电压-AC -
介电材料 -
温度系数 -
额定电压 5.5V
额定电压-DC 5.5V
长*宽*高 19mm(长度)*7mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

EDC155Z5R5H厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

EDC155Z5R5H数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 其他固定电容 CORNELL DUBILIER ELECTRONICS KNOWLES EDC155Z5R5H EDC155Z5R5H数据手册

EDC155Z5R5H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.747
2+ ¥ 40.747
3+ ¥ 36.5488
5+ ¥ 30.8689
10+ ¥ 30.8689
20+ ¥ 27.6585
50+ ¥ 27.6585
100+ ¥ 27.6585
库存: 312
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 81.49
