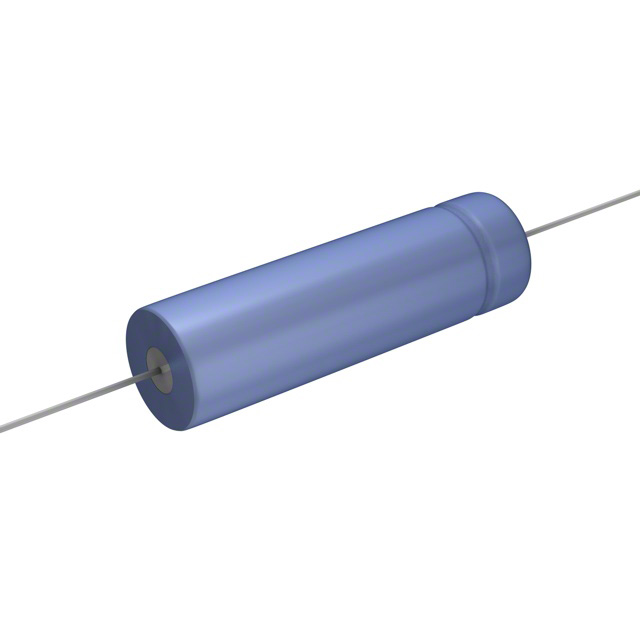

WBR50-150A

产品分类: 铝电解电容
产品描述: 50μF 150V -10%~100% 6.2Ω@ 120Hz 2000h@ 85°C 105mA@ 120Hz,126mA@ 100kHz 通孔安装 39.88mm(长度)*39.878mm(高度)
供应商型号: N-WBR50-150A
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 WBR50-150A

WBR50-150A概述


    产品简介


    产品类型: Type WBR电容器是一种工业级铝电解电容器,适用于广泛的工业应用。
    主要功能: 该电容器具有高电容和长寿命的特点,能够承受高强度振动和恶劣的工作环境。这种电容器特别适合于需要高性能和稳定性的工业设备。
    应用领域: 主要应用于工业设备、电源系统、电机驱动器和其他需要高可靠性的电子系统中。

    技术参数


    - 温度范围: -40°C 至 +85°C
    - 额定电压范围: 16 Vdc 至 450 Vdc
    - 电容范围: 1.0 µF 至 5,000 µF
    - 电容公差: 16-50 Vdc 为 -10% +150%,75-350 Vdc 为 -10% +100%,450 Vdc 为 -10% +50%
    - 漏电流:
    - 16-75 Vdc ≤ 0.01CV + 10 µA
    - 150-450 Vdc ≤ 0.03CV + 20 µA
    - 纹波电流: 随环境温度变化,见上文表格
    - 频率响应: 60 Hz 至 100 kHz 的频率范围内
    - 负载寿命: 在 +85°C 下进行 2,000 小时测试
    - 储存寿命: 在 +85°C 下储存 500 小时
    - 振动: 10 Hz 至 55 Hz 范围内,最大振幅为 0.06 英寸和 10 g,每个平面 2 小时
    - RoHS 认证

    产品特点和优势


    高电容:可选电容范围广泛,最高可达5,000 µF,满足不同应用需求。
    长寿命:经测试证明能够在严苛环境下长期稳定运行,使用寿命长。
    坚固构造:具备高抗震能力,适合工业环境中使用。
    高振动抵抗性:即使在振动剧烈的环境中也能保持稳定性能。

    应用案例和使用建议


    应用案例: Type WBR电容器被广泛用于工业控制面板、电源供应器、马达驱动器等。例如,在电力转换系统中,它们可以作为滤波器以提高系统的稳定性。
    使用建议:
    - 冷却设计: 在高负载情况下,建议考虑额外散热措施以确保电容器的长期稳定运行。
    - 选择合适的电容值: 根据具体的应用需求选择合适的电容值,以避免过压或过流。

    兼容性和支持


    兼容性: 与其他标准电子设备兼容,但建议在应用前进行详细验证。
    厂商支持: 厂商提供详尽的技术文档和技术支持服务,以确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题: 电容器过热
    - 解决方案: 检查电路设计是否合理,必要时增加散热措施。

    - 问题: 电容值不准确
    - 解决方案: 检查所选电容型号是否符合要求,并确保正确的连接方式。
    - 问题: 电容器失效
    - 解决方案: 检查应用环境是否符合规范,必要时采取保护措施。

    总结和推荐


    Type WBR电容器以其高电容、长寿命、高抗震能力和坚固构造而受到广泛欢迎。对于需要高可靠性的工业应用,Type WBR电容器是理想的选择。根据上述特点,我们强烈推荐此款电容器用于工业设备及电力系统中。

WBR50-150A参数

参数
电容值 50μF
额定电压 150V
容差 -10%~100%
ESR-等效串联电阻 6.2Ω@ 120Hz
纹波电流 105mA@ 120Hz,126mA@ 100kHz
工作寿命 2000h@ 85°C
长*宽*高 39.88mm(长度)*39.878mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

WBR50-150A厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

WBR50-150A数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES WBR50-150A WBR50-150A数据手册

WBR50-150A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.2892 ¥ 70.4582
35+ $ 7.9001 ¥ 67.1509
库存: 41
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1056.87
