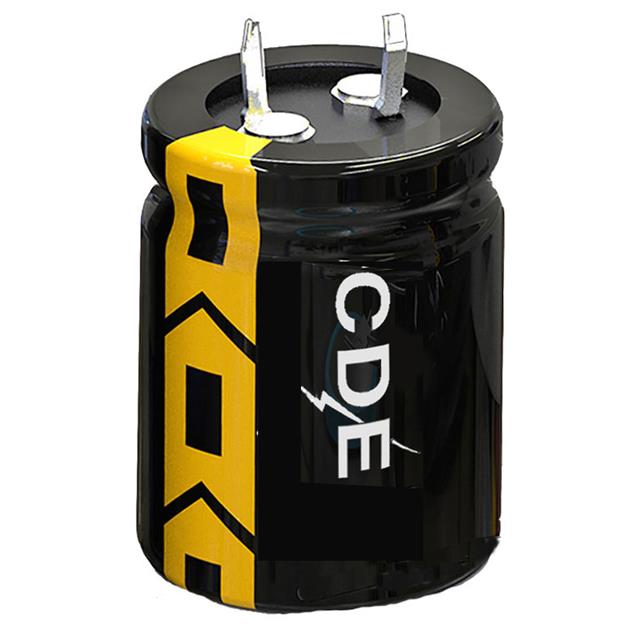

DSF207Q3R0

产品分类: 其他固定电容
产品描述: 1000h@ 65°C -10%~30% 3V 6mΩ@ 1kHz 200F 卡入式安装,按扣安装,通孔安装 30mm(长度)*50mm(高度)
供应商型号: N-DSF207Q3R0
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 其他固定电容 DSF207Q3R0

DSF207Q3R0概述

    高性能超级电容器技术手册

    1. 产品简介


    本文介绍的产品是一款高性能超级电容器(DSF系列),其设计旨在提供卓越的能量存储能力和快速响应速度,适用于各种高功率需求的应用场合。该产品主要用于电池备份、脉冲电源、能量采集、LED显示屏、机械致动器以及音频系统等领域。它具有高电压、快速充放电、高功率密度等特点,且符合RoHS标准。

    2. 技术参数


    - 工作温度范围:-40°C至+65°C(+85°C @ 2.5V)
    - 储存温度范围:-40°C至+70°C
    - 容许容量变化:±30%(Q容差)
    - 额定工作电压:3V
    - 短路电流:最大290A
    - AC 1kHz阻抗:最小8mΩ
    - 体积:不同型号之间尺寸差异较大,例如DSF305Q3R0为8x20mm
    - 能量密度:可达9.15Wh/kg
    - 功率密度:可达11.14kW/kg

    3. 产品特点和优势


    - 高电压能力:确保在高压环境下稳定工作
    - 快速充放电:适用于需要快速响应的应用场合
    - 高功率密度:可在较小的体积内实现较高的功率输出
    - 低ESR:降低内部损耗,提高效率
    - 长寿命:即使在恶劣条件下也能保持较长的使用寿命
    - 宽工作温度范围:适合多种极端环境下的应用

    4. 应用案例和使用建议


    - LED显示屏:推荐用于户外大屏幕显示,以实现节能效果
    - 机械致动器:适合高频率启停的应用场景,减少对电池的依赖
    - 音频系统:可用于便携式音响设备中,提供瞬时大电流
    使用建议:
    - 确保正确的安装方向,避免反接
    - 在高温环境下工作时,注意散热措施,避免因过热导致性能下降
    - 定期进行检测,确保电容器处于良好的工作状态

    5. 兼容性和支持


    该产品设计为标准化尺寸,易于与其他通用电子元器件配套使用。制造商提供了详尽的技术支持服务,包括但不限于样品试用、定制化设计及售后咨询。

    6. 常见问题与解决方案


    - 问题:设备无法正常启动
    解决办法:检查连接是否正确,确认无短路情况;确认电源输入正常
    - 问题:电容器寿命短
    解决办法:避免长时间在极限工作温度下运行;确保使用符合规格要求的充电设备
    - 问题:内部出现短路
    解决办法:如发现异常,请立即断开电源并联系技术支持

    7. 总结和推荐


    这款高性能超级电容器凭借其优异的电气特性和广泛的工作温度范围,在多个应用领域展现出强大的竞争优势。它不仅能够有效延长电池寿命,还能够在短时间内提供高功率输出。总体而言,无论是对于电子工程师还是终端用户来说,这都是一款值得推荐的产品。

DSF207Q3R0参数

参数
温度系数 -
纹波电流 -
容差 -10%~30%
工作寿命 1000h@ 65°C
电容个数 -
额定电压-DC -
ESR-等效串联电阻 6mΩ@ 1kHz
额定电压 3V
介电材料 -
额定电压-AC -
电容值 200F
长*宽*高 30mm(长度)*50mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 散装

DSF207Q3R0厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

DSF207Q3R0数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 其他固定电容 CORNELL DUBILIER ELECTRONICS KNOWLES DSF207Q3R0 DSF207Q3R0数据手册

DSF207Q3R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.7662 ¥ 74.5127
35+ $ 8.3533 ¥ 71.0031
50+ $ 7.803 ¥ 66.3255
库存: 150
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1117.69
