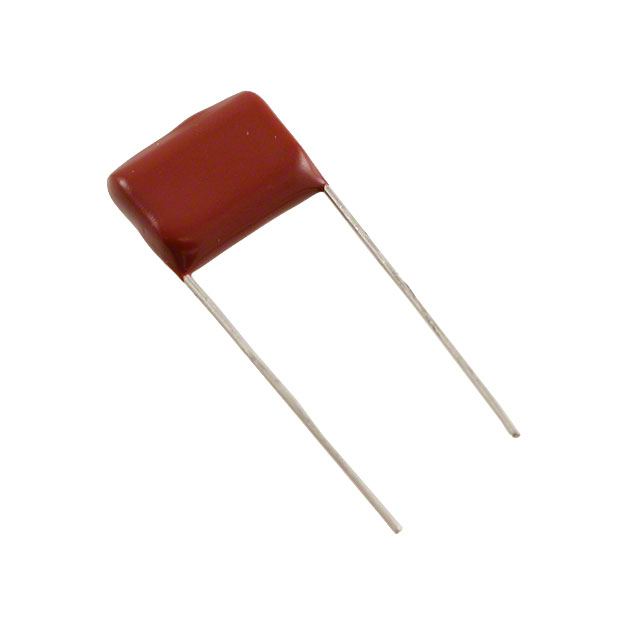

DME4P33K-F

产品分类: 薄膜电容
产品描述: 330nF ±10% 涤纶 400V 200V 通孔安装 18.5mm*7.5mm*16.4mm
供应商型号: DMT-DME4P33K-F
供应商: 海外现货
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 DME4P33K-F

DME4P33K-F概述

    DME Polyester Film Capacitors 技术手册

    1. 产品简介


    类型: DME Polyester Film Capacitors
    主要功能: 这类电容器是一种高性能的聚酯薄膜电容器,适用于各种直流应用,提供高可靠性和紧凑设计。
    应用领域: 这些电容器广泛应用于各种直流电源、滤波电路、音频设备和电信系统等场合,适用于需要小型化、高可靠性及低成本的电子设备。

    2. 技术参数


    - 额定电压范围: 100Vdc 至 1000Vdc
    - 电容范围: 0.01 µF 至 10 µF
    - 尺寸(长x宽x高):
    - 100Vdc:最长 1.024 英寸(26.0 mm),最宽 0.886 英寸(22.5 mm)
    - 250Vdc:最长 1.220 英寸(31.0 mm),最宽 1.083 英寸(27.5 mm)
    - 400Vdc:最长 1.220 英寸(31.0 mm),最宽 1.083 英寸(27.5 mm)
    - 630Vdc:最长 1.220 英寸(31.0 mm),最宽 1.083 英寸(27.5 mm)
    - 1000Vdc:最长 1.024 英寸(26.0 mm),最宽 0.886 英寸(22.5 mm)
    - 工作温度范围: -55°C 至 +125°C(85°C以上需降额)
    - 最大 dv/dt: 150%(一分钟),最大 1000Vdc 测试电压
    - 损耗因子: 最大 1%
    - 绝缘电阻: 最小 3,000 MΩ·µF
    - 寿命测试: 在 85°C 下 1000 小时 125% 额定电压

    3. 产品特点和优势


    - 紧凑设计: DME 系列电容器体积小巧,性能却与更大体积的电容器相当。
    - 耐热性强: 宽泛的工作温度范围和优良的绝缘性能使得这些电容器适合恶劣环境下的应用。
    - 自修复能力: 该系列电容器具有自动修复过压引起的短路的能力,提高了使用寿命。
    - 高可靠性: 经过严格的质量控制和寿命测试,保证了高可靠性。
    - 成本效益: 相较于其他同等性能的电容器,DME 系列提供了更高的性价比。

    4. 应用案例和使用建议


    应用案例:
    - 直流电源滤波: 这些电容器能够有效地滤除直流电源中的高频噪声,确保稳定的输出。
    - 音频设备: 在音频电路中,DME 电容器用于耦合和去耦电路,提供良好的信号保真度。
    - 电信系统: 广泛应用于通信系统的电源管理,确保系统稳定运行。
    使用建议:
    - 在使用过程中应注意散热,尤其是在高电压和高温环境下。
    - 在设计电路时,考虑电容器的容值选择和额定电压,确保其在工作范围内运行。
    - 适当使用滤波电感或其他保护电路,以防止瞬态电压冲击对电容器造成损害。

    5. 兼容性和支持


    这些电容器具有广泛的适用性,可以与其他标准电子元件兼容。制造商 CDE Cornell Dubilier 提供全面的技术支持,包括产品选型、应用指导和技术咨询。如需定制规格或其他技术支持,请联系制造商。

    6. 常见问题与解决方案


    - 问题: 电容器在高温下工作不稳定
    解决方案: 在超过 85°C 的环境中使用时,需进行适当的降额操作,并采取散热措施。
    - 问题: 电容器在高频率下的损耗较大
    解决方案: 选择更低损耗因子的电容器型号,并在设计电路时合理分配电容值和电感值。
    - 问题: 电容器在高压条件下工作寿命缩短
    解决方案: 使用更高额定电压的型号,并确保在规定的额定电压范围内使用,避免长时间超负荷工作。

    7. 总结和推荐


    DME Polyester Film Capacitors 系列以其紧凑设计、高可靠性和自修复能力,成为许多应用领域的理想选择。如果您正在寻找一种既能满足性能要求又能降低成本的小型电容器,那么这些电容器将是一个不错的选择。尽管它们提供了出色的性能和稳定性,但在使用前仍需仔细阅读技术手册并遵循所有安全指南。总的来说,我强烈推荐这些电容器作为高性能电子应用的理想解决方案。

DME4P33K-F参数

参数
电容值 330nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 400V
长*宽*高 18.5mm*7.5mm*16.4mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

DME4P33K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

DME4P33K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES DME4P33K-F DME4P33K-F数据手册

DME4P33K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1424 ¥ 9.6533
库存: 1789
起订量: 800 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.65
