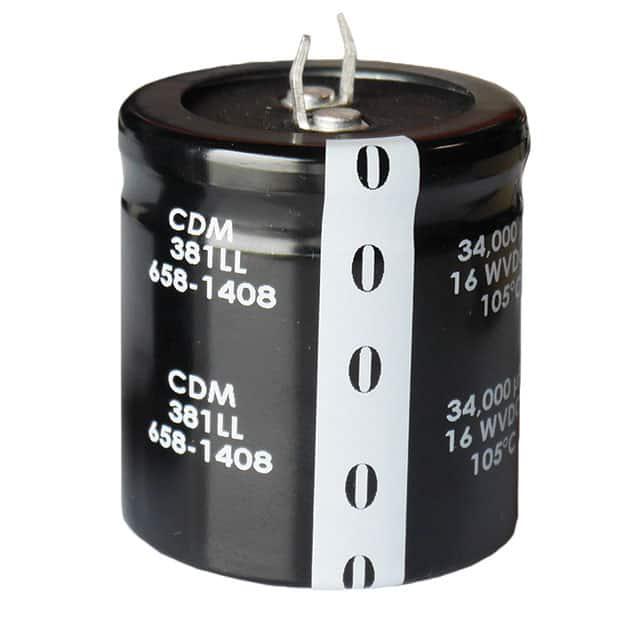

381LL682M050A032

产品分类: 铝电解电容
产品描述: 6.8mF 50V ±20% 47mΩ@ 120Hz 8000h@ 105°C 3.91A@ 120Hz,4.07A@ 20kHz 卡入式安装,按扣安装,通孔安装 35mm(长度)*37mm(高度)
供应商型号: 3388507
供应商: element14
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 381LL682M050A032

381LL682M050A032概述


    产品简介


    Type 381LL/383LL 是一款专为高压直流链路应用设计的长寿命铝电解电容器,能够在极端条件下提供可靠的性能。这些电容器具有较高的纹波电流承受能力,特别适合用于逆变器和电源转换系统中。其主要功能在于稳定性和可靠性,能够有效延长电容器银行的整体使用寿命,从而提高系统的整体可靠性。

    技术参数


    - 额定电压范围:16 Vdc 至 250 Vdc
    - 电容范围:740 µF 至 100,000 µF
    - 电容公差:± 20%
    - 漏电流:≤3 √CV µA,最大值 4 mA(持续 5 分钟)
    - 纹波电流:多种规格可选,适用于不同电压等级
    - 温度范围:-55°C 至 +105°C
    - 预期寿命:在满载情况下 105°C 时达到 8000 小时
    - RoHS 合规:符合 RoHS 指令
    - 耐久性测试:在 105°C 下全负载 5000 小时后,电容变化 ≤ ±12.5%,ESR 变化 ≤ 162.5% 限值,漏电流变化 ≤ 100% 限值
    - 存储寿命:在 105°C 下 1000 小时后,电容变化 ≤ ±20%,ESR 变化 ≤ 200% 限值,漏电流变化 ≤ 100% 限值
    - 振动测试:在 10 至 55 Hz 频率范围内,最大加速度为 10g,持续 2 小时每平面

    产品特点和优势


    - 高可靠性:在极端工作条件下,例如高温和高纹波电流环境下,仍然保持稳定可靠的性能。
    - 长寿命:通过高级电解液系统,确保在 105°C 条件下至少工作 8000 小时。
    - 稳定的参数:在整个使用寿命内,电容值和等效串联电阻(ESR)保持稳定,减少了因参数漂移导致的失效风险。
    - 低漏电流:相比其他普通电容器,漏电流更低,有助于延长电容器的寿命并减少能量损失。
    - 环保合规:符合 RoHS 指令,适合在各种环境条件下使用。

    应用案例和使用建议


    应用案例
    Type 381LL/383LL 电容器广泛应用于逆变器、电源转换系统和其他需要高可靠性、长时间工作的场合。例如,在光伏逆变器中,这些电容器可以用于直流滤波和储能,帮助系统在恶劣环境中可靠运行。
    使用建议
    - 温度管理:由于这些电容器能够在高达 105°C 的环境中工作,因此在高温环境下应用时,建议进行良好的散热处理以确保长期可靠性。
    - 安装与维护:建议在安装过程中注意接线和连接处的接触质量,避免不必要的机械应力和热冲击。定期检查电容器的工作状态,以确保其持续稳定运行。
    - 选择合适的型号:根据具体应用需求选择合适的电容值和电压等级,确保电容器能够满足系统的要求。

    兼容性和支持


    - 兼容性:Type 381LL/383LL 系列电容器具有标准的针脚设计,易于与其他电子元器件和设备集成。它们提供 2 针、4 针和 5 针版本,以适应不同的安装要求。
    - 技术支持:制造商提供了详细的技术手册和支持服务,帮助客户了解产品的使用方法和注意事项。同时,还提供了针对特定应用的技术支持,以确保客户能够充分利用这些电容器的优势。

    常见问题与解决方案


    - 问题:电容器在使用过程中出现异常发热
    - 解决方案:检查安装环境是否存在过热情况,必要时增加散热措施。确认接线正确且无松动,确保电容器周围有足够的空间进行通风散热。
    - 问题:电容器的纹波电流超过规定值
    - 解决方案:选择更高规格的电容器以适应更大的纹波电流需求。同时,优化电路设计,减少纹波电流对电容器的影响。
    - 问题:电容器的使用寿命未达到预期
    - 解决方案:检查工作环境是否过于恶劣,如温度过高或振动频繁。确保按照制造商的指导进行正确的安装和使用,必要时更换更耐用的电容器。

    总结和推荐


    Type 381LL/383LL 系列铝电解电容器凭借其高可靠性、长寿命和稳定的性能表现,成为高压直流链路应用的理想选择。这些电容器在恶劣的工作环境中表现出色,尤其适用于需要长期稳定运行的应用场合。我们强烈推荐这些产品给需要高性能电容器的工程师和技术人员。通过遵循本文中的使用建议,您将能够充分发挥这些电容器的优势,并确保系统稳定可靠地运行。

381LL682M050A032参数

参数
电容值 6.8mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 47mΩ@ 120Hz
纹波电流 3.91A@ 120Hz,4.07A@ 20kHz
工作寿命 8000h@ 105°C
长*宽*高 35mm(长度)*37mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

381LL682M050A032厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

381LL682M050A032数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 381LL682M050A032 381LL682M050A032数据手册

381LL682M050A032封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 100.3986
5+ ¥ 94.76
10+ ¥ 91.09
20+ ¥ 88.64
40+ ¥ 86.19
80+ ¥ 70.86
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 100.39
