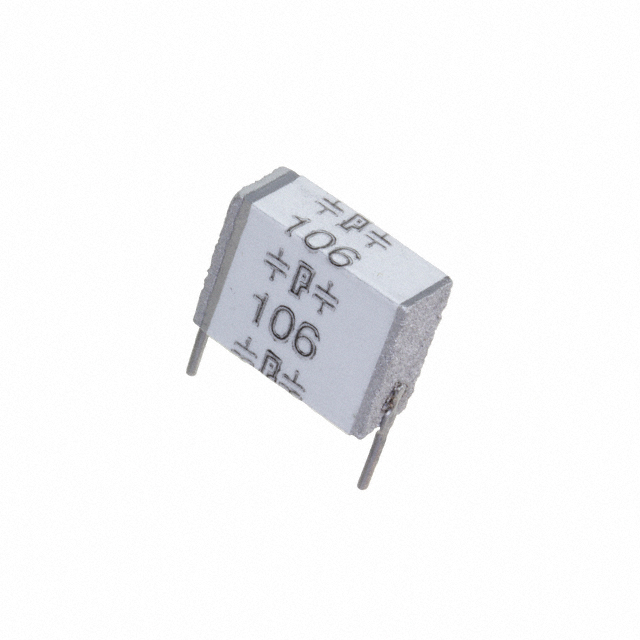

RA6106K100-FA

产品分类: 薄膜电容
产品描述: 10μF ±10% 聚对苯二甲酸乙二醇酯 100V 80V 通孔安装
供应商型号: DMT-RA6106K100-FA
供应商: 海外现货
标准整包数: 2000
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 RA6106K100-FA

RA6106K100-FA概述


    产品简介


    RA系列径向PET薄膜电容器是一款高效且坚固的自封装尺寸电容器。它采用了非感应多层金属化聚酯薄膜结构,具有小尺寸、高dv/dt能力、高频时低等效串联电阻(ESR)和自我修复功能。这类电容器特别适用于高频开关电源、噪声抑制、EMI减少及长寿命应用场合。

    技术参数


    - 额定电压:100 Vdc, 250 Vdc, 400 Vdc, 500 Vdc
    - 容值范围(1kHz时):0.1 μF 至 10 μF
    - 容值公差:标准为±10%(K),可选±5%(J)或±20%(M)
    - 最大dv/dt:高达75 V/μs
    - 工作温度范围:-55°C 至 +125°C
    - 绝缘电阻:≥1,000 MΩ×μF
    - 湿度测试:+85°C / 85% RH 21天后,容量变化≤7.0%,Dissipation Factor符合初始规格,绝缘电阻≥30%的初始限值
    - 长期稳定性:储存两年后的容量变化≤2.0%
    - 振动耐受性:符合MIL-STD-202方法204D标准
    - 回流焊抗性:260°C,5秒后容量变化≤2.0%
    - 无铅焊接:符合RoHS标准

    产品特点和优势


    1. 高效尺寸:小体积设计使其适合紧凑的应用场合。
    2. 自我修复能力:在受到过度电压或电流冲击时能够自动恢复,从而提高可靠性。
    3. 低ESR/ESL:确保在高频应用中的效率更高。
    4. 高dv/dt能力:能够承受高的瞬态电压变化,适合瞬态电压大的应用场景。
    5. 波峰焊接兼容性:适用于自动化组装工艺。

    应用案例和使用建议


    应用案例:RA系列电容器广泛应用于高频开关电源、EMI噪声抑制电路、以及需要高稳定性和高可靠性的设备中。例如,在通信基站的电源系统中,这些电容器能够有效地减少EMI噪声,提高系统的整体稳定性。
    使用建议:在使用过程中,建议定期检查电容器的工作状态,特别是在高温环境下长时间运行的场景中。确保电路设计中有足够的过压保护措施,以防止电容器因瞬间电压过高而损坏。

    兼容性和支持


    RA系列电容器与其他标准电子元器件兼容,易于集成到现有系统中。制造商提供技术支持和维护服务,用户可以通过官方渠道获得详细的指导和技术支持。

    常见问题与解决方案


    1. 问题:电容器在高温下出现容量下降。
    - 解决方案:检查系统散热设计,确保电容器周围有足够的散热措施,避免长时间处于高温环境中。
    2. 问题:电容器在某些频率下的ESR较高。
    - 解决方案:重新评估电路设计,调整滤波电容器的位置和参数,或者考虑使用其他类型的电容器进行替换。
    3. 问题:电容器在回流焊过程中出现损坏。
    - 解决方案:选择合适的焊接工艺参数,如预热时间和温度控制,以减少对电容器的影响。

    总结和推荐


    RA系列径向PET薄膜电容器以其高效、紧凑的设计、出色的高频性能和自我修复能力,成为高频应用的理想选择。其广泛的适用范围和优异的稳定性使其在多种应用场景中表现出色。强烈推荐在需要高可靠性、长寿命的高频电力电子系统中使用此款电容器。

RA6106K100-FA参数

参数
电容值 10μF
容差 ±10%
介电材料 聚对苯二甲酸乙二醇酯
额定电压-AC 80V
额定电压-DC 100V
ESR-等效串联电阻 -
16.5mm(Max)
16.5*6.6*11.7
6.6mm(Max)
安装方式 通孔安装
包装方式 散装

RA6106K100-FA厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

RA6106K100-FA数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES RA6106K100-FA RA6106K100-FA数据手册

RA6106K100-FA封装设计

查看详情并下载
Symbol
Footprint
3D Model
