首页  >  产品百科  >  NLW2-100

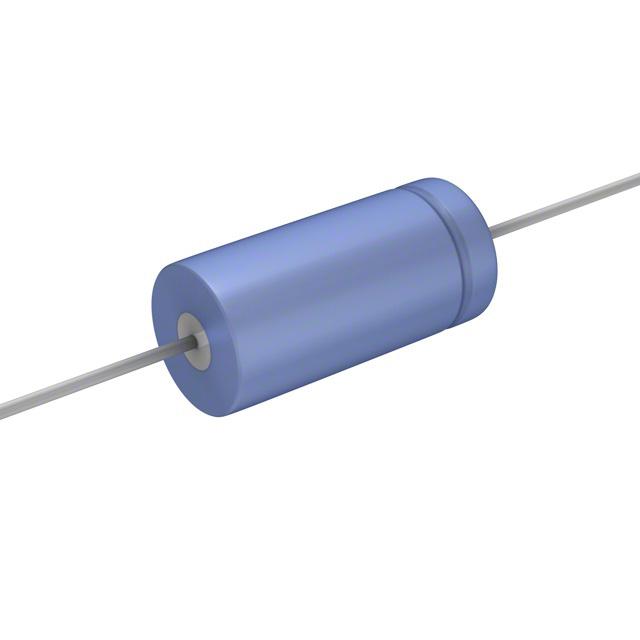

NLW2-100

产品分类: 铝电解电容
产品描述: 2μF 100V -10%~75% 100Ω@ 120Hz 1000h@ 105°C 20mA@ 120Hz,24mA@ 10kHz 插件,D7.1xL14.5mm 通孔安装 14.49mm(长度)*14.48mm(宽度)
供应商型号: NLW2-100
供应商: Master
标准整包数: 5
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 NLW2-100

NLW2-100概述


    产品简介


    NLW 105°C 系列微型计算机级轴向引线电容器,由 CDE Cornell Dubilier 生产。这种电容器结合了低DCL(漏电流)和低ESR(等效串联电阻),提供卓越的性能。专为需要抗振动和宽温度范围的应用而设计,适用于工业应用。

    技术参数


    | 参数 | 规格 |

    | 温度范围 | -40°C 至 +105°C |
    | 额定电压范围 | 6.3 Vdc 至 150 Vdc |
    | 电容范围 | 1.0 µF 至 400 µF |
    | 电容公差 | -10% +75% |
    | 漏电流 | ≤25 Vdc 时:0.1√CV +2 µA;≥25 Vdc 时:0.2√CV +2 µA |
    | 纹波电流 | 环境温度 45°C 至 105°C 下不同倍数:1.61 至 0.45 |
    | 50 Hz 至 10 kHz 下纹波电流倍数 | 0.83 至 1.20 |
    | 长期负载寿命 | 1,000 小时 @ +105°C:最大电容变化±20%,最大ESR变化200% |
    | 存储寿命 | 1,000 小时 @ +105°C:最大电容变化±20%,最大ESR变化200% |
    | 振动 | 10 至 55 Hz,0.06英寸,最大10g,每个平面2小时 |
    | RoHS 符合 | 是 |

    产品特点和优势


    - 低DCL和低ESR:能够减少能量损失并提高效率。
    - 宽温度范围:适用于-40°C至+105°C的极端环境。
    - 微型且高电容:适合空间有限的应用,同时具备较高的电容量。
    - 长寿命:在高温条件下仍能保持良好的性能。
    - 符合RoHS标准:满足环保要求,可广泛应用于各种行业。

    应用案例和使用建议


    应用案例
    - 工业自动化设备
    - 医疗设备
    - 军事及航空航天系统
    使用建议
    1. 选择合适的额定电压:确保所选电容器的额定电压不低于电路中的工作电压,以防止过压损坏。
    2. 注意温度影响:高温环境下使用时,注意散热,避免超过允许的最高温度。
    3. 考虑纹波电流:在高纹波电流应用中,选择适当的电容器,以避免因过热导致的失效。

    兼容性和支持


    该产品具有良好的兼容性,可以与其他标准电气设备配合使用。CDE Cornell Dubilier公司提供了详尽的技术支持,包括使用指南和故障排除手册,帮助客户更好地使用和维护这些电容器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温下寿命短 | 确保散热良好,必要时加装散热片 |
    | 电容器无法正常工作 | 检查连接线路是否正确,重新焊接 |
    | 电容器出现泄漏电流 | 更换新的电容器,检查电路是否存在过压 |

    总结和推荐


    综上所述,NLW 105°C 系列电容器以其低DCL和低ESR的特点、宽温度范围和长寿命成为工业应用的理想选择。对于那些需要高效、稳定且耐用的电容器的应用,强烈推荐使用这款产品。该产品不仅能提高系统的可靠性和稳定性,还能延长系统的使用寿命。

NLW2-100参数

参数
电容值 2μF
额定电压 100V
容差 -10%~75%
ESR-等效串联电阻 100Ω@ 120Hz
纹波电流 20mA@ 120Hz,24mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 14.49mm(长度)*14.48mm(宽度)
通用封装 插件,D7.1xL14.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

NLW2-100厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

NLW2-100数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES NLW2-100 NLW2-100数据手册

NLW2-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.3505 ¥ 96.1387
25+ $ 10.2896 ¥ 85.5538
50+ $ 7.4229 ¥ 61.7183
100+ $ 6.6462 ¥ 55.2312
250+ $ 5.5071 ¥ 45.0977
500+ $ 5.3594 ¥ 43.8882
1000+ $ 5.3594 ¥ 43.8882
库存: 1225
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 480.69
