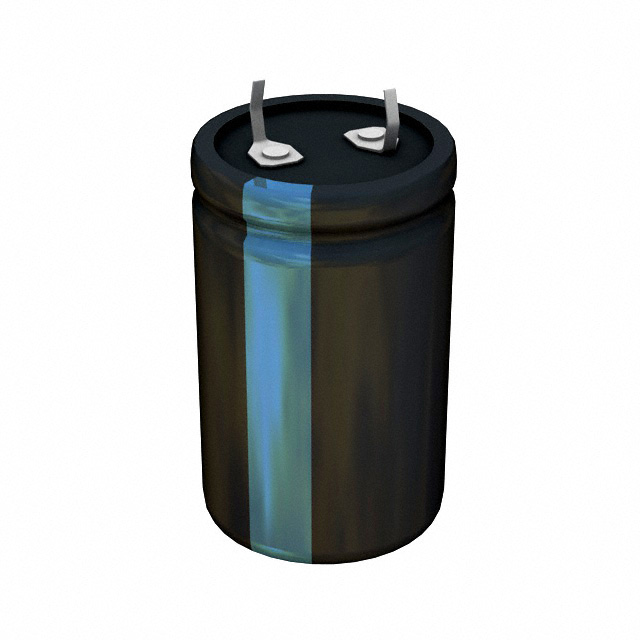

380LX391M420A042

产品分类: 铝电解电容
产品描述: 390μF 420V ±20% 500mΩ@ 120Hz 3000h@ 85°C 2.1A@ 120Hz 卡入式安装,按扣安装,通孔安装 35mm(长度)*42mm(高度)
供应商型号: N-380LX391M420A042
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX391M420A042

380LX391M420A042概述


    产品简介


    电子元器件类型:铝电解电容器
    主要功能:提供高容量电容储存和稳定的电能支持,用于电力转换及滤波
    应用领域:广泛应用于开关电源、电机驱动、工业控制、通信设备等领域

    技术参数


    | 参数类型 | 技术规格 |

    | 温度范围 | -40°C 至 +85°C(≤250 Vdc)
    -25°C 至 +85°C(≥315 Vdc) |
    | 额定电压范围 | 16 Vdc 至 600 Vdc |
    | 电容范围 | 33 µF 至 270,000 µF |
    | 电容公差 | ±20% |
    | 泄漏电流 | ≤3√CV µA @ 5 分钟 |
    | 纹波电流倍率 | 见对应频率曲线 |
    | 端子连接方式 | 2 针、4 针、5 针可供选择 |
    | 环境振动 | 10 至 55 Hz,0.06 英寸/10g 最大,2 小时每个平面 |

    产品特点和优势


    1. 高效能电容存储:支持宽电压范围(16 Vdc 至 600 Vdc),提供高达 270,000 µF 的电容值。
    2. 优良耐久性:通过严格的 3,000 小时 +85°C 负载寿命测试,保持±20% 的电容稳定性和最大阻抗增益。
    3. 多样化设计:提供多种端子连接方式(2 针、4 针、5 针),适合不同的安装需求。
    4. 行业领先:适用于开关电源、电机驱动等关键工业领域,性能与可靠性俱佳。

    应用案例和使用建议


    典型应用场景:
    - 开关电源输入输出电路:如交流-直流转换器中储能和滤波。
    - 工业电机驱动系统:减少高频干扰并提高能源效率。
    - 通信设备电源:如服务器电源模块,满足高纹波抑制需求。
    使用建议:
    1. 热管理:确保散热条件良好,避免高温运行影响寿命。
    2. 安装方向:优先选择五针竖直安装以增强稳定性。
    3. 并联使用:多电容器并联可增加总电容,同时降低整体等效串联电阻(ESR)。
    4. 防振措施:对于振动环境,考虑加装阻尼材料以保护电容器。

    兼容性和支持


    兼容性:适用于与开关电源、电机控制器、变频器等主流工业设备配套使用。支持标准接口,便于集成和升级。
    支持信息:厂家提供详细的技术文档和售后服务,支持客户定制化开发需求,例如特殊电压等级和尺寸调整。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容寿命短 | 检查工作温度是否超出额定范围;改善散热措施。 |
    | 等效串联电阻(ESR)偏高 | 更换低 ESR 版本或并联多个小容量电容器。 |
    | 泄漏电流过大 | 确认是否存在内部干涸现象;检查焊接质量。 |
    | 高温下纹波电流过高 | 降低工作电流或提高电容容值以分散负载。 |

    总结和推荐


    综合评估:Type 380L/LX 系列铝电解电容器以其高容量、宽电压适应性、出色的温度特性和长久使用寿命,在开关电源和电机驱动领域表现出色。尤其是 382LX 系列,提供了更高电容密度和多样化的针脚配置。
    推荐结论:如果您需要一款在苛刻环境下仍能稳定工作的高性能电容器,Type 380L/LX 是一个绝佳选择。建议根据具体应用需求选择适当的型号和端子形式。
    最终评分:★★★★★(满分 5 星)

380LX391M420A042参数

参数
电容值 390μF
额定电压 420V
容差 ±20%
ESR-等效串联电阻 500mΩ@ 120Hz
纹波电流 2.1A@ 120Hz
工作寿命 3000h@ 85°C
长*宽*高 35mm(长度)*42mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

380LX391M420A042厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX391M420A042数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX391M420A042 380LX391M420A042数据手册

380LX391M420A042封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
26+ $ 4.3248 ¥ 36.7608
1120+ $ 4.2024 ¥ 35.7204
库存: 50
起订量: 26 增量: 1
交货地:
最小起订量为:26
合计: ¥ 955.78
