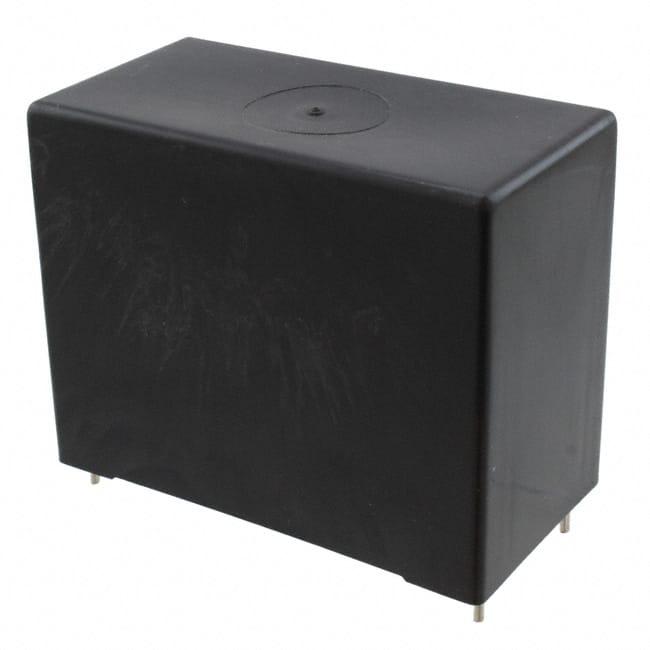

BLC300J901B4E

产品分类: 薄膜电容
产品描述: 30μF ±5% 聚丙烯 900V 230V 4.3mΩ 通孔安装 57.5mm*30mm*45mm
供应商型号: N-BLC300J901B4E
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 BLC300J901B4E

BLC300J901B4E概述


    产品简介


    本篇技术手册将介绍CDE Cornell Dubilier公司的Type BLC系列聚丙烯板式安装直流链路电容器。这种电容器是为高可靠性和长寿命设计的,适用于风能、太阳能、燃料电池、不间断电源系统(UPS)等多种中功率逆变器应用。此系列产品提供了广泛的电容范围和高纹波电流能力,确保在各种恶劣环境下的稳定运行。

    技术参数


    | 参数 | 值 |

    | 电容范围 | 8 µF 至 55 µF |
    | 容差 | ±5% 标准 |
    | 额定电压 | 700 Vdc 至 1100 Vdc |
    | 工作温度范围 | -45 °C 至 85 °C(环境温度) |
    | 最大交流电流 | 见数据表 |
    | 最大交流电压 | 230 Vac |
    | 绝缘耐压测试 | 端子间:150%额定直流电压 10秒 |
    端子对地:2 kVac @ 50/60 Hz 10秒 |
    | 寿命测试 | 5000小时@85 °C,额定电压 |
    | 认证标准 | IEC 61071 |
    | 环境认证 | RoHS 合规 |

    产品特点和优势


    - 高电容:提供从8 µF到55 µF的宽广电容选择。
    - 高纹波电流:确保电容器在高电流负载下也能稳定运行。
    - 自修复:采用先进的金属化薄膜技术,能够在故障后自动恢复。

    应用案例和使用建议


    此电容器广泛应用于工业领域,特别是需要高可靠性和长寿命的应用,如风能、太阳能和UPS系统。对于使用这些电容器的应用,建议在设计阶段充分考虑电容器的热管理和工作频率。具体来说,在高频率应用中,可以通过调整电容器的工作温度来优化性能。
    使用建议:
    - 热管理:保持良好的空气流通以降低工作温度。
    - 频率调整:根据实际需求合理选择电容和频率,避免过载。
    - 定期检查:对于关键应用,建议定期检查电容器的工作状态以确保其可靠性。

    兼容性和支持


    这些电容器具有良好的兼容性,能够与其他主流电子元器件和设备配合使用。制造商提供详细的技术支持和售后服务,确保客户在使用过程中得到全面的支持。

    常见问题与解决方案


    问题1:电容器的额定电压能否超过额定值?
    解决方案:电容器不应在超过其额定电压的情况下工作。如果电压超过额定值,可能会导致电容器损坏或寿命缩短。请始终遵循额定电压要求。
    问题2:如何计算电容器的预期寿命?
    解决方案:可以通过提供的图表和公式确定电容器的预期寿命。主要参数包括:电容(C)、等效串联电阻(ESR)、频率(f)、纹波电流(I)、环境温度(TA)等。具体步骤参见技术手册。

    总结和推荐


    综上所述,CDE Cornell Dubilier公司的Type BLC系列聚丙烯板式安装直流链路电容器在高可靠性和长寿命方面表现出色,适合应用于多种高要求工业领域。其独特的功能和强大的技术支持使其在市场上具有很高的竞争力。因此,强烈推荐使用这些高性能电容器,特别是在需要高可靠性的关键应用中。

BLC300J901B4E参数

参数
电容值 30μF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 4.3mΩ
额定电压-AC 230V
额定电压-DC 900V
长*宽*高 57.5mm*30mm*45mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

BLC300J901B4E厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

BLC300J901B4E数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES BLC300J901B4E BLC300J901B4E数据手册

BLC300J901B4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 12.5928 ¥ 107.0388
24+ $ 12.0201 ¥ 102.1709
48+ $ 11.679 ¥ 99.2715
100+ $ 11.2302 ¥ 95.4567
库存: 145
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1070.38
直接购买
加入购物车
