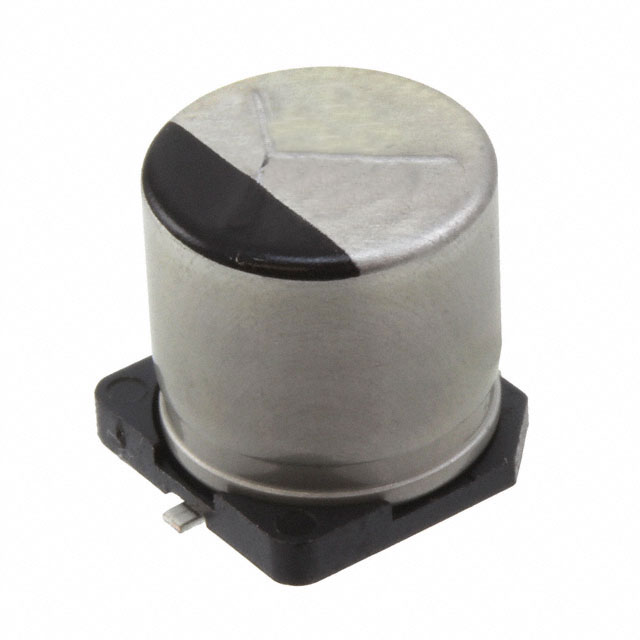

HZA107M050G24T-F

产品分类: 铝电解电容
产品描述: 100μF 50V ±20% 28mΩ 10000h@ 105°C 200mA@ 120Hz,2A@ 100 kHz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: 3387569
供应商: 海外现货
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 HZA107M050G24T-F

HZA107M050G24T-F概述


    产品简介


    HZA系列SMT混合聚合物铝电解电容器是专为105°C高温环境设计的产品,结合了铝电解电容和铝聚合物电容的优势。这类电容器采用V-chip SMT封装形式,具备超低等效串联电阻(ESR)的特点,具有高电容量和电压等级,适用于滤波、旁路和电源解耦等要求长寿命的应用场合。

    技术参数


    - 工作温度范围:-55°C到+105°C
    - 额定电压:25Vdc、35Vdc、50Vdc、63Vdc、80Vdc
    - 容值范围:10μF至330μF
    - 容值公差:±20%
    - 最大纹波电流:根据具体型号,参见表格
    - 漏电流:最大值为0.01CV或3μA(以较大者为准)
    - 耐焊接温度:可达260°C
    - 符合标准:AEC-Q200认证
    - RoHS合规:通过

    产品特点和优势


    HZA系列电容器具备多项显著优点:
    - 超高耐温能力:能够承受高达105°C的工作温度。
    - 超低ESR:提供极低的等效串联电阻,支持更高的纹波电流。
    - 高可靠性:10,000小时负载寿命测试表现优异。
    - 符合汽车标准:AEC-Q200认证确保了其在汽车领域的适用性。

    应用案例和使用建议


    应用案例
    1. 工业自动化:在电机驱动、变频器中作为滤波和旁路电容,提升系统的稳定性和效率。
    2. 消费电子:应用于智能手机、平板电脑的电源管理模块中,保证稳定的电力供应。
    3. 通信设备:在基站设备中作为滤波电容,提高信号传输质量。
    使用建议
    - 确保电路设计考虑电容器的工作温度范围,避免超出其耐温极限。
    - 选择合适的电容值和电压等级,确保与系统其他组件良好匹配。
    - 在设计PCB布局时,尽量减少导线长度,降低杂散电感的影响。

    兼容性和支持


    HZA系列电容器与市面上多数主流电子元器件具有良好的兼容性,广泛适用于各类电路板设计。制造商提供了详尽的技术支持文档和售后服务,包括详细的安装指南、应用笔记和常见问题解答。

    常见问题与解决方案


    1. 问:如何确定正确的电容值?
    - 答:根据具体应用需求和电源纹波要求选择合适容值。参考厂商提供的应用指南或联系技术支持获取帮助。
    2. 问:如何判断电容器损坏?
    - 答:检查电容器是否有物理损伤、膨胀或漏液现象。若怀疑故障,应进行阻抗和ESR测量,与初始规格对比。

    总结和推荐


    HZA系列SMT混合聚合物铝电解电容器是一款高可靠性的电子元件,特别适合在高温、高可靠性要求的环境中使用。其超低ESR和宽广的工作温度范围使其成为众多高端应用的理想选择。基于以上综合考量,强烈推荐使用HZA系列电容器,以满足复杂应用需求并提升系统整体性能。

HZA107M050G24T-F参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 28mΩ
纹波电流 200mA@ 120Hz,2A@ 100 kHz
工作寿命 10000h@ 105°C
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HZA107M050G24T-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

HZA107M050G24T-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES HZA107M050G24T-F HZA107M050G24T-F数据手册

HZA107M050G24T-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.7068
10+ ¥ 18.1909
50+ ¥ 16.9782
100+ ¥ 16.675
200+ ¥ 16.675
500+ ¥ 16.3718
2500+ ¥ 16.3718
5000+ ¥ 16.3718
库存: 794
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.7
直接购买
加入购物车
