PSU10830B

产品分类: 铝电解电容
产品描述: 108μF 330V 0%~20% 底座安装 52.4mm*111.125mm*112.65mm
供应商型号: ET-1747540
供应商: 海外现货
标准整包数: 1

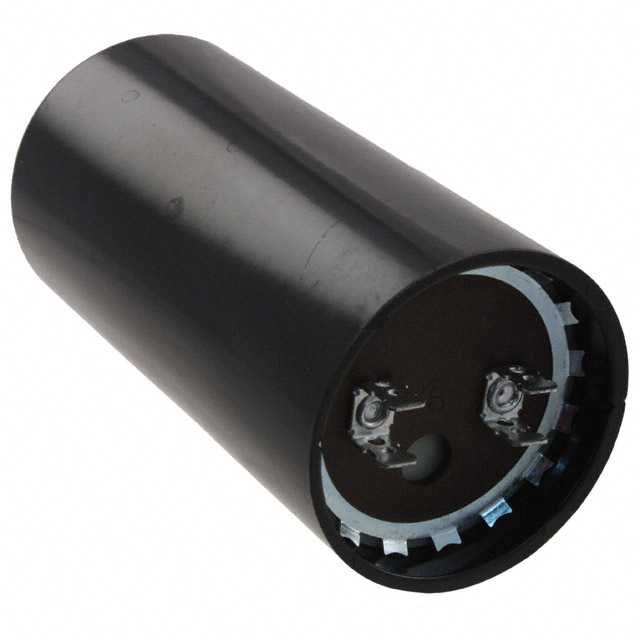

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 PSU10830B

PSU10830B概述

    CDE Cornell Dubilier PSU AC Motor Start Capacitors 技术手册

    1. 产品简介


    CDE Cornell Dubilier 的 PSU 系列 AC 电机启动电容器是专为各种电机应用设计的高品质电容器。这些非极化、铝电解质电容器具有坚固耐用的设计,可以提高电机启动效率,减少接触开关的损耗。它们广泛应用于工业设备、家用电器及各类电机驱动系统中。

    2. 技术参数


    以下是 PSU 系列 AC 电机启动电容器的主要技术参数:
    | 电容范围 | 额定电压 (Vac) | 尺寸(英寸) | 误差范围 |

    | 21 µF 至 1280 µF | 110/125 至 330 | 直径:1 7/16 至 2 1/16;长度:2 3/4 至 4 3/8 | ±.015,±.06 |
    | 工作温度 | 储存温度 | 操作频率 | 功率因数 |
    | –40 °C 至 65 °C | –55 °C 至 85 °C | 50 Hz 至 60 Hz | ≤ 10% (≤30 µF) |
    | 符合标准 | RoHS 合规性 |
    | EIA RS-463 Type 2 (正常性能) | 是 |

    3. 产品特点和优势


    PSU 系列 AC 电机启动电容器具备以下特点和优势:
    - 非极化设计:可以任意安装,无需考虑正负极,简化安装过程。
    - 双快速连接终端:便于接线,提高安装效率。
    - 坚固的酚醛树脂外壳:具有良好的机械强度和耐热性能,延长使用寿命。
    - 紧凑尺寸:节省空间,适用于多种应用场景。
    - 电阻选项:可选配用于延长继电器触点寿命的泄放电阻。
    - 安装选项:提供安装支架以适应不同的安装需求。
    - RoHS 合规性:符合环保要求,适用于全球市场。

    4. 应用案例和使用建议


    - 工业设备:例如注塑机、空压机等,这些设备通常需要高功率电机启动,而 PSU 电容器可以显著提升电机的启动效率。
    - 家用电器:如空调、冰箱等,这些设备通常配备较小功率电机,PSU 电容器可以确保电机稳定运行。
    - 汽车电机:PSU 电容器也可以应用于某些汽车电机系统,提高电机启动可靠性。
    使用建议:
    - 在选择合适的电容器时,需根据电机的额定电压和所需的启动能力来确定电容值。
    - 安装过程中确保使用合适的安装支架,并正确连接快速连接终端以保证稳定的电气连接。
    - 定期检查和维护电容器,确保其处于最佳工作状态。

    5. 兼容性和支持


    - 兼容性:PSU 系列电容器与市面上常见的电机控制系统兼容,可广泛应用。
    - 支持:CDE Cornell Dubilier 提供详细的技术手册和技术支持服务,帮助客户解决问题并提供优化方案。

    6. 常见问题与解决方案


    - 问题 1:电容器过热
    - 解决方案:检查电机负载是否过大,或者安装位置是否通风不良。

    - 问题 2:电容器无法正常启动电机
    - 解决方案:确认电容器的电容值是否符合电机的要求,检查接线是否正确。

    - 问题 3:电机频繁启动失败
    - 解决方案:检查电源电压是否稳定,排除电机内部故障。

    7. 总结和推荐


    CDE Cornell Dubilier 的 PSU 系列 AC 电机启动电容器在设计上考虑到了高效、可靠和便捷的特性,特别适合于各种电机应用场合。产品通过坚固耐用的设计、紧凑的尺寸和多样的安装选项,满足了不同客户的需求。总体而言,这款产品是一款值得推荐的高性能电机启动电容器。
    希望本篇技术手册能为您提供有关 PSU 系列电容器的全面信息,并助您在选择合适的产品时做出明智的决策。

PSU10830B参数

参数
电容值 108μF
额定电压 330V
容差 0%~20%
ESR-等效串联电阻 -
工作寿命 -
纹波电流 -
长*宽*高 52.4mm*111.125mm*112.65mm
安装方式 底座安装
零件状态 在售
包装方式 散装

PSU10830B厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

PSU10830B数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES PSU10830B PSU10830B数据手册

PSU10830B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 75.1569 ¥ 635.076
2+ $ 67.1339 ¥ 567.2819
3+ $ 64.1214 ¥ 541.8261
5+ $ 60.0177 ¥ 507.1495
10+ $ 57.0576 ¥ 482.1364
20+ $ 52.794 ¥ 446.1093
50+ $ 49.5678 ¥ 418.8483
100+ $ 48.9697 ¥ 413.7939
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 635.07
