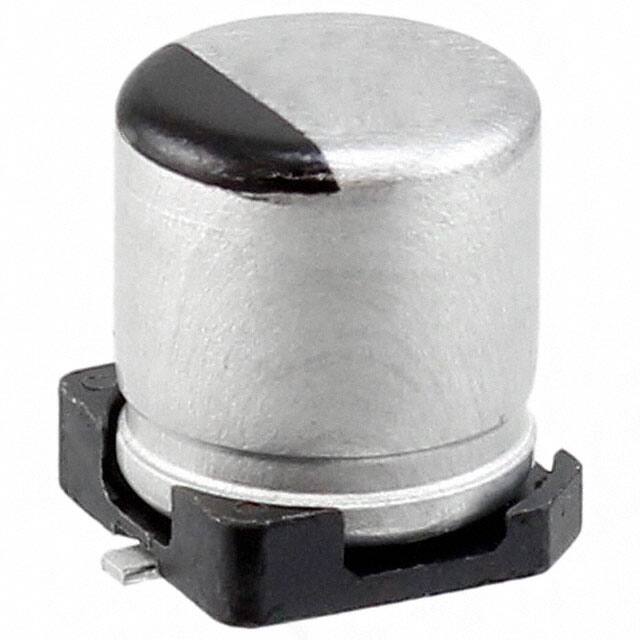

HZA336M025C12T-F

产品分类: 铝电解电容
产品描述: 33μF 25V ±20% 80mΩ 10000h@ 105°C 90mA@ 120Hz,900mA@ 100kHz SMD 贴片安装 5.3mm*5.3mm*6.1mm
供应商型号: 598-HZA336M025C12T-F
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 HZA336M025C12T-F

HZA336M025C12T-F概述


    产品简介


    HZA系列是额定温度为105°C的铝聚合物电容器,结合了铝电解电容器和铝聚合物电容器的优点。这些混合型电容器拥有导电铝聚合物电容器的超低ESR(等效串联电阻)特性,并采用V-chip和SMT封装形式,具备高电容和高电压等级。HZA系列适用于滤波、旁路和电源去耦等长寿命需求的应用场合。

    技术参数


    - 额定温度:+105°C
    - 负载寿命:最高可达10,000小时
    - 泄漏电流:最大为初始值
    - 极低ESR 和 高纹波电流
    - 耐温范围:-55°C 至 +105°C
    - RoHS合规性
    - 电容范围:10至330 µF
    - 额定电压:25Vdc、35Vdc、50Vdc、63Vdc、80Vdc
    - 额定电压下的泄漏电流:I = 0.01CV 或 3 µA,取较大者
    - 低温特性:-25°C时阻抗比20°C时大2倍,-55°C时阻抗比20°C时大2.5倍
    - 电容公差:±20% @ 120 Hz/+20°C

    产品特点和优势


    HZA系列的混合电容器具备多个显著的特点和优势:
    1. 超低ESR:有助于提高纹波电流处理能力,降低能量损耗。
    2. 高负载寿命:达到10,000小时,适合长期运行的高可靠性应用。
    3. 宽工作温度范围:能够在极端温度环境下保持稳定性能。
    4. 高可靠性:通过各种测试,如负载寿命测试、湿度抵抗测试等,确保长期稳定性。
    5. AEC-Q200认证:符合汽车电子标准,确保高可靠性和质量控制。

    应用案例和使用建议


    HZA系列电容器广泛应用于需要长时间稳定性的场景,如:
    - 汽车电子:用于发动机控制系统、车身控制模块等。
    - 工业控制:用于电源模块、传感器电路等。
    - 消费电子产品:用于智能家电、个人电脑等。
    使用建议:
    1. 在高纹波电流环境下,选择额定电压更高的型号以延长使用寿命。
    2. 确保在回流焊接过程中不超过峰值温度,以避免损坏电容器。
    3. 在长期高温环境中,选择耐高温型号以确保长期稳定性。

    兼容性和支持


    HZA系列电容器设计兼容标准SMT工艺,可直接安装于PCB上。制造商提供了详细的尺寸和引脚布局图,方便用户进行集成。同时,制造商提供长期的技术支持和维护服务,确保用户能够获得必要的技术支持和产品更新。

    常见问题与解决方案


    - 问题:长时间使用后电容量下降?
    - 解决方案:确认是否超过额定工作温度或纹波电流限制。适当降低环境温度或减小纹波电流,可以有效延长电容器寿命。

    - 问题:出现泄漏电流过大的情况?
    - 解决方案:检查是否达到或超过额定电压。如果存在这种情况,应更换电容器或减少施加的电压。

    - 问题:外观损伤或接触不良?
    - 解决方案:确保安装正确,避免机械应力导致接触不良。检查焊点,确保焊接质量。

    总结和推荐


    综上所述,HZA系列电容器具有卓越的性能和可靠性,特别适合要求高稳定性和长寿命的应用场景。其独特的混合技术结合了铝电解电容器和铝聚合物电容器的优点,使其在多种应用环境中表现出色。因此,我强烈推荐HZA系列电容器作为高可靠性和高性能应用的理想选择。

HZA336M025C12T-F参数

参数
电容值 33μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 80mΩ
纹波电流 90mA@ 120Hz,900mA@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 5.3mm*5.3mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HZA336M025C12T-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

HZA336M025C12T-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES HZA336M025C12T-F HZA336M025C12T-F数据手册

HZA336M025C12T-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
