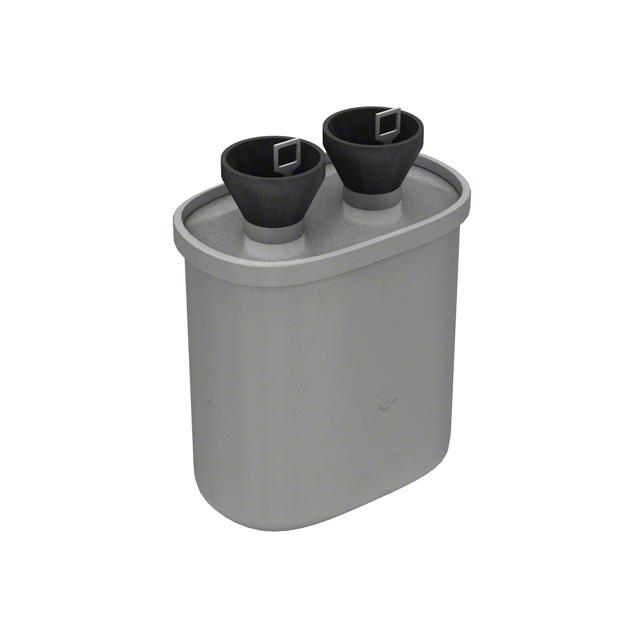

OTBH105KNPIR-F

产品分类: 薄膜电容
产品描述: 1μF ±10% 纸 1.5KV 660V 底座安装,支架安装,焊接安装 54.86mm*33.27mm*57.15mm
供应商型号: 338-4143-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 OTBH105KNPIR-F

OTBH105KNPIR-F概述

    # Type OTB DC/AC Dual Rated Capacitors 技术手册

    产品简介


    Type OTB DC/AC 双额定电容器是CDE Cornell Dubilier公司的高品质产品,专为直流和交流应用设计。这款电容器采用坚固的构造,包含纸或纸与薄膜组合的介电系统及箔电极,通过压力敏感断路器保护。它广泛应用于各种场合,如直流阻隔、滤波和旁路应用,同时也适用于60 Hz下的交流电机运行和其他应用。

    技术参数


    外观和安装细节
    - 外壳代码:
    - 尺寸(英寸):
    - A: 1.31
    - B: 2.16
    - C: 1.91 x 2.91
    - D: 1.97 x 3.66
    - 终端配置: 压接端子位于塑料绝缘杯中
    - 容值范围: 0.1 µF 至 35.0 µF
    - 容值精度: ±10%
    - 额定电压:
    - 400 Vdc / 236 Vac
    - 600 Vdc / 330 Vac
    - 1000 Vdc / 440 Vac
    - 1500 Vdc / 660 Vac
    - 2000 Vdc / 700 Vac
    - 2500 Vdc / 800 Vac
    - 3000 Vdc / 950 Vac
    - 工作温度范围: -55 ºC 至 +85 ºC
    - RoHS合规性: 符合RoHS标准
    零件编号及规格
    | 容量(μF) | 额定电压 (Vdc/Vac) | 零件编号 | 尺寸(英寸) |
    ||
    | 0.1 | 400/236 | OTBL104KNPIR-F | 1.31 x 2.16 |
    | 0.25 | 400/236 | OTBL254KNPIR-F | 1.31 x 2.16 |
    | ... | ... | ... | ... |
    | 35 | 400/236 | OTBE356KNPIR-F| 1.97 x 3.66 |

    产品特点和优势


    Type OTB DC/AC 双额定电容器具有以下几个显著特点和优势:
    1. 保护机制:内置的压力敏感断路器确保安全运行。
    2. 广泛应用:适合各种直流和60 Hz交流应用。
    3. 高可靠性:能够承受高电压和极端温度环境。
    4. RoHS合规:符合RoHS环保要求。
    这些特性使其在多种电子应用中表现出色,具有广泛的市场竞争力。

    应用案例和使用建议


    应用案例
    Type OTB电容器可用于各种工业应用中,例如电机控制、电源逆变器和电力转换设备。具体应用包括但不限于:
    - 直流电源滤波
    - 电机启动和运行支持
    - 通信设备中的信号处理
    使用建议
    - 确保安装时遵循制造商的建议,特别是关于温度和湿度的要求。
    - 在高可靠性应用中,考虑增加额外的保护措施以应对潜在的组件故障。
    - 在极端环境下,选择相应耐受等级的型号。

    兼容性和支持


    Type OTB电容器具有良好的兼容性,可以与其他标准的电子元器件和设备配合使用。CDE Cornell Dubilier公司提供了详细的技术文档和支持服务,以帮助用户更好地了解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 检查安装环境,确保适当的散热 |
    | 容量不符合预期 | 检查安装和连接是否正确 |
    | 电气特性不满足需求 | 重新确认规格,并咨询技术支持 |

    总结和推荐


    总体而言,Type OTB DC/AC 双额定电容器是一款高性能的产品,具备优异的电气特性和可靠的保护机制。它特别适用于需要高电压和宽温度范围的应用场景。考虑到其强大的特性和良好的市场表现,我们强烈推荐这一系列电容器用于各种工业和商业用途。

OTBH105KNPIR-F参数

参数
电容值 1μF
容差 ±10%
介电材料
ESR-等效串联电阻 -
额定电压-AC 660V
额定电压-DC 1.5KV
长*宽*高 54.86mm*33.27mm*57.15mm
安装方式 底座安装,支架安装,焊接安装
零件状态 在售
包装方式 散装

OTBH105KNPIR-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

OTBH105KNPIR-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES OTBH105KNPIR-F OTBH105KNPIR-F数据手册

OTBH105KNPIR-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
