首页  >  产品百科  >  AVE107M16E16T-F

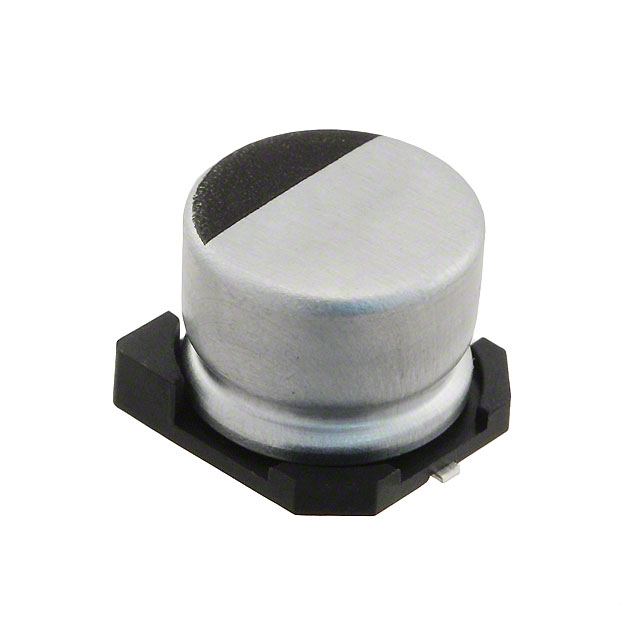

AVE107M16E16T-F

产品分类: 铝电解电容
产品描述: 100μF 16V ±20% 3.32Ω@ 120Hz 2000h@ 85°C 155mA@ 120Hz,193.8mA@ 10kHz SMD 贴片安装 8.4mm*8.4mm*6.5mm
供应商型号: 338-1798-2-ND
供应商: Digi-Key
标准整包数: 1000
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 AVE107M16E16T-F

AVE107M16E16T-F概述

    AVE Series Aluminum Electrolytic Capacitors: Comprehensive Technical Overview

    1. 产品简介


    AVE系列铝电解电容器是一款通用型表面贴装(SMT)电容器,广泛应用于滤波和旁路电路。这些电容器专为非苛刻条件下的滤波和旁路应用设计,能够在工业级和消费级电子产品中提供高性价比解决方案。其核心优势在于低温漂移、低阻抗特性以及广泛的电压范围选择(从4 VDC到100 VDC),使其成为多种电子设备的理想选择。

    2. 技术参数


    | 参数类别 | 描述 |

    | 工作温度范围 | -40°C至+85°C |
    | 电压范围 | 4 VDC至100 VDC |
    | 容值范围 | 0.1 μF至1500 μF |
    | 容值精度 | ±20%(额定温度下) |
    | 阻抗比 | 在-25°C条件下,阻抗为室温(+20°C)下的7倍;在-40°C条件下为15倍。 |
    | 漏电流 | 0.01CV 或3 μA(@+20°C,2分钟后,以较大者为准)。 |
    | 纹波电流 | 随频率和电压变化,具体值见表格。 |
    | 使用寿命 | 在85°C环境下可达到2000小时寿命测试。 |

    3. 产品特点和优势


    AVE系列铝电解电容器具有以下显著特点:
    - 高性能和高可靠性:具备宽泛的工作温度范围及长达2000小时的寿命测试,保证长期稳定运行。
    - 结构紧凑:垂直圆柱形外壳便于自动化生产和回流焊接,与钽电容相比更具成本优势。
    - 多样化容量和电压选择:适用于不同功率需求和应用场景,涵盖从低电压小电容到高电压大电容的需求。
    - 绿色环保:产品符合RoHS标准,确保环保合规。

    4. 应用案例和使用建议


    AVE系列电容器适合以下应用场景:
    - 消费类电子设备中的滤波和旁路应用。
    - 工业控制设备中对纹波电流敏感的电路设计。
    - 需要宽泛工作温度范围的小型化电子模块。
    使用建议:
    - 在高频电路中,建议选择更高额定纹波电流的型号,以降低热效应影响。
    - 确保电容器的实际额定值高于电路中的工作电压,并留出安全余量。
    - 安装时需注意焊点温度不得超过350°C,且避免重复焊接过程导致疲劳损坏。

    5. 兼容性和支持


    AVE系列电容器与其他电子元件兼容性良好,尤其是与同品牌其他SMT产品。制造商提供全面的技术支持,包括详尽的产品规格表和设计指南,同时支持RoHS合规认证。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 调整电路散热设计或增加额外保护电路。 |
    | 容值偏离设计要求 | 检查是否超过规定的使用温度范围或老化时间。 |
    | 焊接时出现虚焊 | 确保焊接时间和温度均符合推荐参数。 |

    7. 总结和推荐


    AVE系列铝电解电容器凭借其高性价比、宽泛的应用范围以及优异的可靠性,是滤波和旁路应用的理想选择。其紧凑的设计和良好的兼容性使其成为工业和消费电子领域的优选元件。对于需要高性能且成本敏感的项目,我们强烈推荐选用此系列产品。
    最终评分:★★★★★(5颗星)
    推荐指数:极高

AVE107M16E16T-F参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 3.32Ω@ 120Hz
纹波电流 155mA@ 120Hz,193.8mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 8.4mm*8.4mm*6.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

AVE107M16E16T-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

AVE107M16E16T-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES AVE107M16E16T-F AVE107M16E16T-F数据手册

AVE107M16E16T-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
