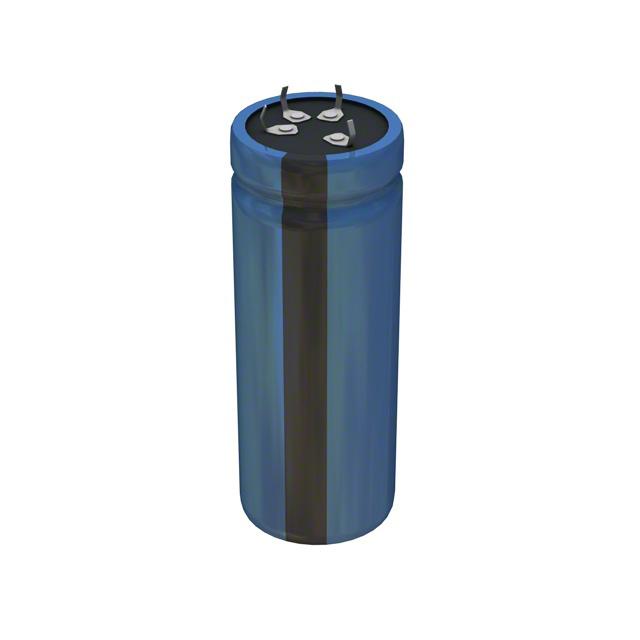

382LX821M450N062

产品分类: 铝电解电容
产品描述: 820μF 450V ±20% 243mΩ 3000h@ 85°C 卡入式安装,按扣安装,通孔安装 40mm(长度)*63mm(高度)
供应商型号: TS-382LX821M450N062
供应商: 海外现货
标准整包数: 100
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 382LX821M450N062

382LX821M450N062概述

    高品质铝电解电容器产品手册

    产品简介


    Type 380L/LX和Type 382L/LX系列是市场上最新的高容量铝电解电容器,适用于广泛的电子设备。这些电容器以其高容值和低阻抗特性而著称,在各种电力系统中表现出色,如开关电源输入输出电路及电机驱动等领域。它们的特点在于可提供较大的表面面积,以接近计算机等级电容器的纹波电流能力。其中,Type 380LX系列提供更高的每罐电容值,而Type 380L则在大型罐体中实现较低的ESR(等效串联电阻),从而为相同电容值的设备提供更优越的性能。

    技术参数


    - 温度范围:
    - –40°C至+85°C下电压≤250Vdc
    - –25°C至+85°C下电压≥315Vdc
    - 额定电压范围:
    16Vdc至500Vdc
    - 容值范围:
    33μF至270,000μF
    - 容差:
    ±20%
    - 漏电流:
    ≤3√CV μA (5分钟内)
    - 纹波电流倍数:
    见具体型号规格
    - 低温特性:
    与25°C相比,-20°C下的阻抗比值:16-50Vdc内≤8,63-100Vdc内≤4,150-500Vdc内≤3
    - 使用寿命测试:
    在全负载条件下,+85°C下进行3000小时寿命测试
    - 货架存放测试:
    在+85°C下进行1000小时寿命测试
    - 振动耐受:
    10至55Hz频率范围内,振幅0.06英寸,加速度10g,每面持续2小时
    - 符合RoHS标准

    产品特点和优势


    1. 广泛的应用选择:具备多种直径和引脚数量选项(2针、4针和5针)。
    2. 卓越的性能表现:能在高纹波电流环境下保持稳定运行,非常适合于电源供应和电机驱动应用。
    3. 全球适用性:涵盖全球大部分地区的最新可用规格。
    4. 多样化选择:提供从22毫米到105毫米直径的49种不同尺寸。

    应用案例和使用建议


    在开关电源的输入和输出电路中,Type 380L/LX系列铝电解电容器因其出色的容值和耐温性被广泛采用。同时,由于其良好的纹波电流能力,这些电容器还适用于电机驱动器中。使用时应注意确保安装符合机械要求,尤其是对于4针和5针设计,需注意正确连接和安装以避免机械应力造成的损害。

    兼容性和支持


    此系列电容器具有广泛的互操作性,可以方便地与其他标准硬件结合使用。制造商提供了详尽的技术支持服务,包括安装指南和故障排除资源,帮助客户快速上手并确保长期可靠性。

    常见问题与解决方案


    1. Q:电容器在高温环境中使用时的寿命如何影响?
    - A:在高温(+85°C)条件下,电容器经过了长达3000小时的生命周期测试,保证了产品的耐用性和稳定性。
    2. Q:如何处理运输过程中的震动对电容器的影响?
    - A:电容器通过了严格的设计标准,在运输和使用过程中能够承受最大10g的加速度振动,确保其在任何恶劣条件下的可靠性。

    总结和推荐


    综上所述,Type 380L/LX和Type 382L/LX铝电解电容器是一款性能优异且用途广泛的电子元件。它们不仅具有广泛的适用范围和较高的成本效益,而且提供了多样化的选择以满足不同应用场景的需求。我们强烈推荐这些产品用于需要高性能和可靠性的现代电子系统中。

382LX821M450N062参数

参数
电容值 820μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 243mΩ
工作寿命 3000h@ 85°C
纹波电流 -
长*宽*高 40mm(长度)*63mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

382LX821M450N062厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

382LX821M450N062数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 382LX821M450N062 382LX821M450N062数据手册

382LX821M450N062封装设计

查看详情并下载
Symbol
Footprint
3D Model
