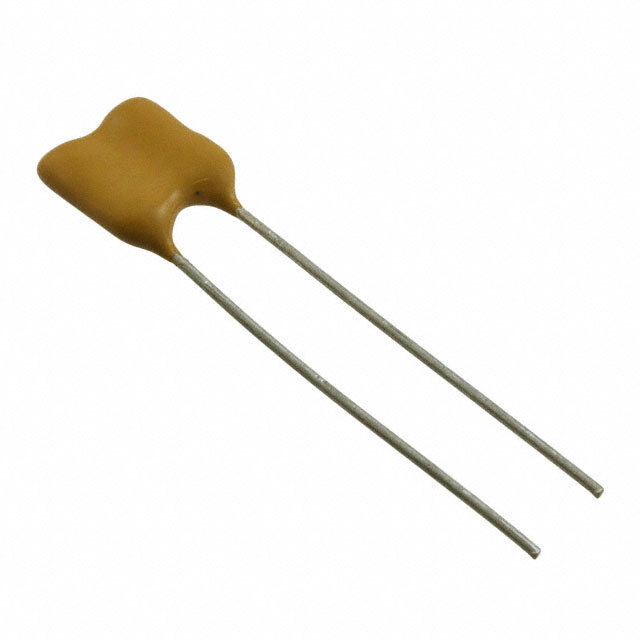

CDV16FF561JO3F

产品分类: 云母电容
产品描述: 560pF ±5% 1KV 通孔安装 11.7mm*4.4mm*12.7mm
供应商型号: N-CDV16FF561JO3F
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CDV16FF561JO3F

CDV16FF561JO3F概述


    产品简介


    CD16 & CDV16 Mica Capacitors
    CD16 和 CDV16 系列电容器是为阻尼和射频应用设计的高品质云母电容器。它们具有高脉冲电流能力,适用于脉冲抑制和高频应用,如射频(RF)和电缆电视(CATV)。这些电容器提供优异的耐压性和低电感特性,确保在高达 1 GHz 的频率范围内无振荡操作。

    技术参数


    - 额定电压: 500 Vdc (300 Vac) 和 1000 Vdc (350 Vac)
    - 容值范围: 100 pF 至 7500 pF
    - 容差: 标准为 ±5%(J),可选 ±1%(F)和 ±2%(G)
    - 工作温度范围: -55 °C 至 +150 °C
    - 峰值电流能力: 高达 1500 安培
    - 连续电流能力: 额定值为 500 Vdc 时最高达 6.2 安培 (rms)(在 13.56 MHz 下)

    产品特点和优势


    - 高 dv/dt 能力: 高达 275,000 V/μs
    - 紧凑尺寸: 改善插入损耗性能
    - 稳定性: 温度、电压和频率变化下电容值稳定
    - 低成本: 与同等陶瓷电容器相比成本更低
    - 高 Q 值: 在超高频和甚高频范围内表现良好

    应用案例和使用建议


    应用案例
    - 射频应用: CDV16 系列电容器非常适合射频应用,提供高电流能力和低插入损耗。
    - 脉冲抑制: 在高脉冲电流环境中表现出色,适用于脉冲抑制电路。
    使用建议
    - 电路设计: 在高频应用中考虑使用较高容量的电容器以减少插入损耗。
    - 散热管理: 由于高电流应用可能导致发热,建议采用有效的散热措施。

    兼容性和支持


    - 兼容性: 与大多数标准电路板兼容,适用于各种高频应用。
    - 支持: CDE Cornell Dubilier 提供详尽的技术文档和支持,确保用户能够正确安装和使用这些电容器。

    常见问题与解决方案


    - 问题: 安装过程中出现引脚损坏。
    - 解决方案: 使用适当的焊接工具和正确的焊接技巧,避免过度加热。

    - 问题: 电容器在高频应用中出现过热。
    - 解决方案: 增加散热片或使用空气流通设计以增强散热效果。

    总结和推荐



    总结


    CD16 和 CDV16 系列电容器提供了卓越的性能和可靠性,尤其适用于高频射频和脉冲抑制应用。其高 dv/dt 能力、紧凑尺寸和稳定的性能使其在市场上具备显著的竞争优势。
    推荐
    鉴于其出色的性能和广泛的应用领域,强烈推荐 CD16 和 CDV16 系列电容器用于需要高性能电容器的应用场合。

CDV16FF561JO3F参数

参数
电容值 560pF
容差 ±5%
额定电压 1KV
长*宽*高 11.7mm*4.4mm*12.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

CDV16FF561JO3F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CDV16FF561JO3F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CDV16FF561JO3F CDV16FF561JO3F数据手册

CDV16FF561JO3F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 2.3002 ¥ 19.5517
100+ $ 2.0703 ¥ 17.5975
500+ $ 1.8666 ¥ 15.8661
库存: 700
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 1075.34
