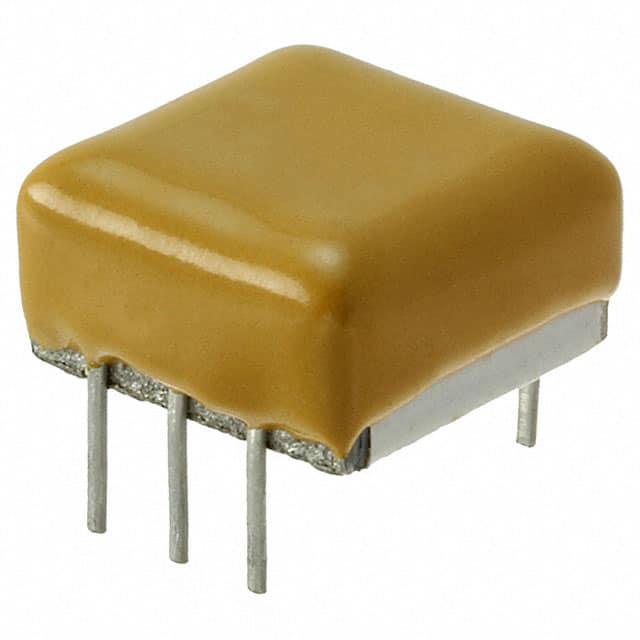

475K100CS4-FA

产品分类: 薄膜电容
产品描述: 4.7μF ±10% 聚合物 100V 50V 6mΩ DIP-6 通孔安装 13.3mm*12.7mm*6.35mm
供应商型号: 338-3479-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 475K100CS4-FA

475K100CS4-FA概述

    电子元器件技术手册:CDE Cornell Dubilier Type CS(Capstick™)金属聚合物网络

    产品简介


    CDE Cornell Dubilier生产的Type CS(Capstick™)金属聚合物网络是一种专为DC到DC转换器和开关电源设计的高性能电容器。它具有紧凑的体积和高容积率的特点,适用于各种电子设备和系统中。该产品的主要功能包括低等效串联电阻(ESL/ESR)、高纹波电流能力和非极性设计,使其在多种应用场景中表现优异。

    技术参数


    - 额定电压范围:50 Vdc、100 Vdc、250 Vdc、400 Vdc、500 Vdc
    - 容值范围:0.33 µF 至 20.0 µF
    - 容差:±10%
    - 工作温度范围:
    - 对于50 Vdc、100 Vdc和250 Vdc:-55 °C至+125 °C(>85 °C时降额50%)
    - 对于400 Vdc和500 Vdc:-55 °C至+125 °C
    - 温度系数:+6%(-55 °C至+85 °C)
    - 耐压能力:
    - 50/100/250/500 Vdc:1.3 x 额定电压
    - 400 Vdc:1.6 x 额定电压
    - 介电损耗因子(DF):≤1.0% @ 1 kHz
    - 最大自感(L):
    - CS6:<6 nH(典型值)
    - CS4:<4 nH(典型值)
    - 绝缘电阻:≥1000 MΩ·µF,不应超过1000 MΩ
    - 额定焊接温度:
    - 插件焊接:260 °C,持续5秒
    - 表面贴装焊接:220 °C,持续30秒
    - 焊后变化:≤2%

    产品特点和优势


    1. 坚固耐用:通过UL94V-0认证,具备坚固的外壳,适用于恶劣环境。
    2. 低ESL/ESR:有助于提高电路效率,减少热量产生。
    3. 高纹波电流能力:适合高频率应用,提高系统稳定性。
    4. 紧凑体积:在小封装内提供高容值,节省空间。
    5. 非极性设计:简化组装过程,提高可靠性。
    6. 双组装方式:可选直插式或表面贴装(SMT),灵活适应不同需求。

    应用案例和使用建议


    - 应用案例:
    - 适用于DC到DC转换器和开关电源的设计。
    - 适合高可靠性、高温、高纹波电流的应用场合。
    - 使用建议:
    - 在设计电路时需考虑最高工作温度,以确保性能稳定。
    - 确保适当的散热措施,以避免过热损坏。
    - 对于高要求的系统,建议进行充分的测试验证,确保产品符合预期应用需求。

    兼容性和支持


    - 兼容性:Type CS(Capstick™)金属聚合物网络适用于多种电路设计和系统集成,与标准SMT和通孔工艺兼容。
    - 厂商支持:CDE Cornell Dubilier公司提供详尽的技术文档和专业支持,帮助客户解决使用中遇到的问题。此外,该公司还提供RoHS合规产品,确保环保要求。

    常见问题与解决方案


    1. 问题:电容器出现容量降低。
    - 解决方案:检查电路是否处于高温环境下长时间运行,如果是,则需要增加散热措施或选择更高耐温等级的产品。
    2. 问题:焊接后电容器失效。
    - 解决方案:严格按照推荐焊接条件进行操作,必要时使用辅助工具进行精确控制温度和时间。

    总结和推荐


    综上所述,CDE Cornell Dubilier的Type CS(Capstick™)金属聚合物网络凭借其卓越的性能和多样的应用优势,在电子设备设计和制造领域具有显著的市场竞争力。其紧凑体积、高可靠性和广泛的温度适应性使其成为一款值得推荐的优秀电容器产品。对于需要高效、稳定和可靠的电源解决方案的应用场合,Type CS(Capstick™)是一个理想的选择。

475K100CS4-FA参数

参数
电容值 4.7μF
容差 ±10%
介电材料 聚合物
ESR-等效串联电阻 6mΩ
额定电压-AC 50V
额定电压-DC 100V
长*宽*高 13.3mm*12.7mm*6.35mm
通用封装 DIP-6
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

475K100CS4-FA厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

475K100CS4-FA数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 475K100CS4-FA 475K100CS4-FA数据手册

475K100CS4-FA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.4688 ¥ 380.517
10+ $ 35.9174 ¥ 300.5841
100+ $ 29.8957 ¥ 250.1899
库存: 631
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 380.51
