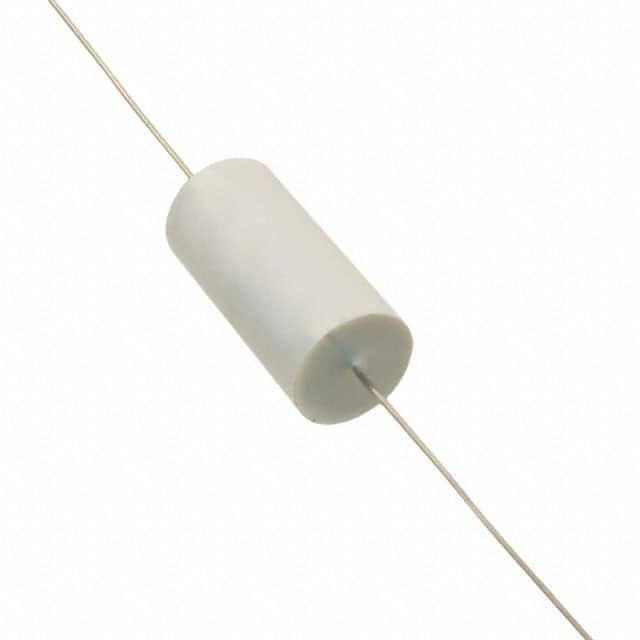

935C2W2K-F

产品分类: 薄膜电容
产品描述: 2μF ±10% 聚丙烯 200V 140V 15mΩ 通孔安装 31.7mm(长度)
供应商型号: 935C2W2K-F
供应商: Master
标准整包数: 5
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 935C2W2K-F

935C2W2K-F概述


    产品简介


    Type 935系列电容器是专门为高频滤波应用设计的金属化聚丙烯电容器,适用于开关电源(20-100kHz)的工作频率范围。这些电容器具有低ESR(等效串联电阻)、高电流和高电容的特点,使其在性能上优于一般用途的电容器。此外,它们还具有自我修复的功能,并通过了UL认证(文件号E128034(N))。

    技术参数


    - 电容量范围: 1.0至30.0 μF
    - 电容容差: 标准±10%,可选±5%
    - 额定电压: 100至400 Vdc(70至250 Vac,60 Hz)
    - 工作温度范围: -55°C至105°C
    - 最大有效均方根电流: 参见表格中具体数值
    - 绝缘电阻: 200,000 MΩ×μF
    - 终端间测试电压: 25°C时为200%额定DC电压,持续60秒
    - 终端与外壳间的测试电压: 25°C时为3 kVac,50/60 Hz,持续60秒
    - 使用寿命: 额定电压下的预期寿命为60,000小时@70°C,或者在额定电压下的交流电压为30,000小时@70°C
    - RoHS合规: 符合RoHS标准

    产品特点和优势


    1. 低ESR: 降低了电容器的能量损耗,提高了效率。
    2. 高电流: 适合大功率应用。
    3. 高电容: 可提供较大的电容量,满足不同应用场景的需求。
    4. 自我修复: 延长了电容器的使用寿命。
    5. UL认证: 保证了电容器的安全性和可靠性。

    应用案例和使用建议


    应用场景:
    - 开关电源中的滤波应用
    - 高频电路中的耦合和旁路应用
    使用建议:
    - 在选择电容器时,根据实际需求匹配合适的电容量和额定电压。
    - 考虑散热问题,确保电容器能够在安全的工作温度范围内运行。
    - 使用时需遵循手册中的测试电压和使用寿命指导,以确保长期稳定运行。

    兼容性和支持


    兼容性:
    - Type 935电容器的终端材料为镀锡铜,可以与各种标准接口兼容。
    - 可以使用带绝缘护套的绞线或镀锡铜端子。
    支持:
    - 提供全面的技术文档和支持服务,包括安装指南和故障排除手册。
    - 如有疑问或需要进一步技术支持,可通过电话或邮件联系厂家。

    常见问题与解决方案


    1. 问题: 电容器寿命不足
    - 解决方案: 检查电容器的工作温度和电流,确保在规定的参数范围内运行。
    2. 问题: 电容器出现短路现象
    - 解决方案: 确认电容器连接正确,且无过电压情况发生。必要时更换损坏的电容器。
    3. 问题: 电容器噪音过大
    - 解决方案: 检查电容器的接线是否松动或存在其他干扰源。确认接线紧固并远离干扰源。

    总结和推荐


    Type 935系列电容器凭借其低ESR、高电流和高电容等特点,在开关电源和其他高频应用中表现出色。它们的应用广泛,兼容性强,并且得到了UL认证,保证了安全性和可靠性。我们强烈推荐这款电容器用于高性能和高可靠性的应用场景。
    综上所述,Type 935系列电容器是一款非常值得推荐的产品,特别是在需要高电流和高可靠性的应用环境中。

935C2W2K-F参数

参数
电容值 2μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 15mΩ
额定电压-AC 140V
额定电压-DC 200V
长*宽*高 31.7mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

935C2W2K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

935C2W2K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 935C2W2K-F 935C2W2K-F数据手册

935C2W2K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 12.2734 ¥ 102.0483
25+ $ 11.4123 ¥ 94.8886
50+ $ 10.7147 ¥ 86.5905
100+ $ 9.54 ¥ 79.2792
250+ $ 9.4528 ¥ 77.409
500+ $ 9.4106 ¥ 77.0634
1000+ $ 9.4106 ¥ 77.0634
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 510.24
