380LX121M400J012

产品分类: 铝电解电容
产品描述: 120μF 400V ±20% 1.38Ω 3000h@ 85°C 1.02A@ 120Hz 卡入式安装,按扣安装,通孔安装 25mm*25mm*27mm
供应商型号: N-380LX121M400J012
供应商: 云汉优选
标准整包数: 1

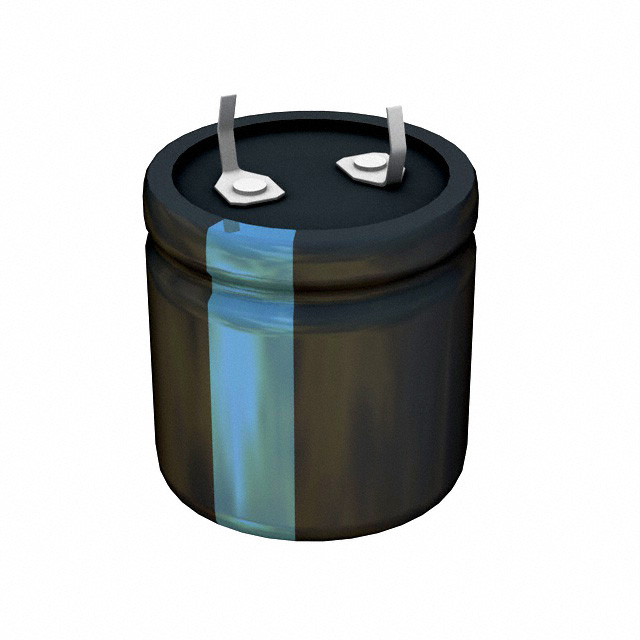

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX121M400J012

380LX121M400J012概述

    高品质电子元器件:380L/LX 系列铝电解电容器

    1. 产品简介


    380L/LX 系列是 CDM Cornell Dubilier 公司生产的高容量铝电解电容器,专为高性能应用设计。这些电容器适用于开关电源输入输出电路以及电机驱动系统,提供了从 33 µF 到 270,000 µF 的宽广容量范围。由于具备低 ESR(等效串联电阻)和高纹波电流能力,它们能够有效应对电力系统的挑战。

    2. 技术参数


    - 温度范围:
    - ≤ 250 Vdc: –40 °C 至 +85 °C
    - ≥ 315 Vdc: –25 °C 至 +85 °C
    - 额定电压范围: 16 Vdc 至 500 Vdc
    - 容值范围: 33 µF 至 270,000 µF
    - 容差: ± 20%
    - 漏电流: ≤3√CV µA (5 分钟后)
    - 纹波电流倍率:
    - 16–50 Vdc: 阻抗比 ≤ 8
    - 63–100 Vdc: 阻抗比 ≤ 4
    - 150–500 Vdc: 阻抗比 ≤ 3
    - 耐久寿命测试: 在 +85 °C 下连续工作 3,000 小时
    - 储存寿命测试: 在 +85 °C 下连续工作 1,000 小时
    - 振动测试: 10 到 55 Hz,加速度 0.06" 和最大 10 g,每平面 2 小时
    - 符合 RoHS 标准

    3. 产品特点和优势


    380L/LX 系列电容器具有以下特点和优势:
    - 广泛的应用范围: 在多种工业和消费电子领域中均有应用,如开关电源、电机驱动系统等。
    - 高表面面积: 适合需要高纹波电流处理能力的应用。
    - 多种型号选择: 提供多种不同尺寸和引脚配置,适应不同需求。
    - 高可靠性: 通过严格的耐久性和储存寿命测试,确保长期稳定工作。
    - 低 ESR: 特别是 Type 380L 和 380LX,可以提供更低的等效串联电阻,提高效率。

    4. 应用案例和使用建议


    380L/LX 系列电容器已在多个关键应用中证明其卓越性能。例如,在高容量开关电源中,多个单元并联使用可显著提高纹波电流处理能力,达到与某些高级计算机级电容器相近的水平。具体使用建议如下:
    - 开关电源输入输出电路: 建议在输入端并联使用以减少纹波电流。
    - 电机驱动系统: 使用大容量型号来平滑电压波动,减少噪音。
    - 逆变器和变频器: 在关键位置使用高耐久性和稳定性型号,以提高整体性能。

    5. 兼容性和支持


    380L/LX 系列电容器与其他主流电子元件兼容,易于集成到现有系统中。CDM Cornell Dubilier 提供详尽的技术文档和支持服务,包括应用指南和故障排除手册,确保客户能充分发挥其性能。

    6. 常见问题与解决方案


    - 问题: 电容器出现过热现象
    - 解决方案: 检查工作电压和环境温度,确保不超过额定值。如有必要,增加散热措施。
    - 问题: 容量衰减过快
    - 解决方案: 检查存储条件是否符合要求,避免极端温度和湿度环境。
    - 问题: 引脚损坏
    - 解决方案: 使用正确的安装工具,并遵循制造商的安装指南。

    7. 总结和推荐


    380L/LX 系列铝电解电容器凭借其出色的性能和广泛的适用性,成为众多高可靠性应用的理想选择。其高容量、低 ESR、良好的温度特性和高可靠性使其在多个领域中表现出色。我们强烈推荐这些电容器用于需要高效率和稳定性的场合。无论是在开关电源还是电机驱动系统中,380L/LX 系列都能提供卓越的解决方案。

380LX121M400J012参数

参数
电容值 120μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 1.38Ω
纹波电流 1.02A@ 120Hz
工作寿命 3000h@ 85°C
长*宽*高 25mm*25mm*27mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 停产
包装方式 散装

380LX121M400J012厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX121M400J012数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX121M400J012 380LX121M400J012数据手册

380LX121M400J012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.438 ¥ 20.723
库存: 136
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1036.15
