940C10W1P5K-F

产品分类: 薄膜电容
产品描述: 1.5μF ±10% 聚丙烯 1KV 500V 4mΩ 通孔安装 46mm(长度)
供应商型号: N-940C10W1P5K-F
供应商: 云汉优选
标准整包数: 1

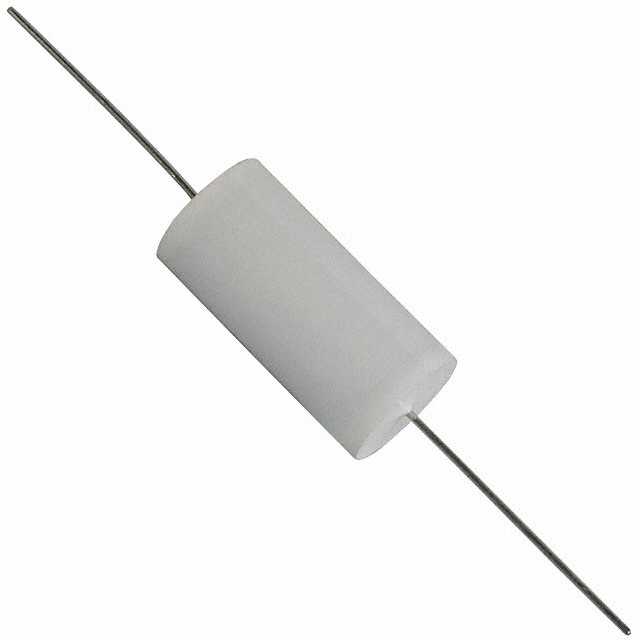

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 940C10W1P5K-F

940C10W1P5K-F概述

    Type 940 Polypropylene Capacitors: A Comprehensive Guide

    1. 产品简介


    Type 940系列的圆柱形聚丙烯电容器是一种高性能脉冲和钳位应用的理想选择。这些电容器采用双重金属化电极设计,提供自愈合特性和高脉冲电流承载能力,特别适合需要高速变化电压(高dV/dt)的应用场景。此外,它们具有低ESR特性,卓越的高频和高电压能力,适用于广泛的工业和消费电子产品中。

    2. 技术参数


    - 电容范围:0.01 µF 至 4.7 µF
    - 电容容差:±10%(标准);±5%(可选)
    - 额定电压:600 Vdc 至 3000 Vdc(交流275 V至500 V,60 Hz)
    - 工作温度范围:–55°C 至 105°C(全额定电压至85°C,线性降额至105°C时为50%)
    - 最大rms电流:参见规格表
    - 绝缘电阻:> 100,000 MΩ·µF
    - 测试电压:接线端子之间:160%额定直流电压,持续60秒;接线端子与外壳之间:3 kVac,50/60 Hz,持续60秒
    - 寿命测试:85°C下2,000小时,125%额定直流电压
    - 使用寿命:70°C下直流额定电压60,000小时;交流额定电压70°C下30,000小时
    - 环保标志:RoHS符合

    3. 产品特点和优势


    - 高dV/dt:能够在短时间内承受高电压变化,适用于各种脉冲应用。
    - 高脉冲电流:具有优异的电流承载能力,适合高功率应用场景。
    - 低电感:由于其特殊的设计,这种电容器具有较低的电感值,从而减少了EMI和提高稳定性。
    - 自愈合:电容器内部出现缺陷时能够自我修复,提高了可靠性。

    4. 应用案例和使用建议


    - 电源转换器:Type 940系列电容器可以有效抑制开关瞬变,减少电磁干扰。
    - 逆变器:适用于驱动电机或其他高功率负载的逆变器系统,确保稳定的输出。
    - 照明设备:可用于LED照明系统中的滤波电容,延长灯具寿命。
    使用建议:
    - 确保电容器的工作环境温度不超过其额定范围。
    - 在高电流环境下使用时,应参考最大rms电流参数以避免过热。
    - 在安装时应注意电容器的极性,避免反接导致损坏。

    5. 兼容性和支持


    Type 940系列电容器与其他标准尺寸和接口的电子元件兼容。厂商提供了详细的技术支持和售后服务,包括产品咨询、安装指导和技术文档等。如果有任何疑问或技术支持需求,客户可以直接联系厂商的客户服务部门。

    6. 常见问题与解决方案


    - Q: 如何确定电容器的额定电流?
    - A: 查看规格表中的最大rms电流参数,并根据具体应用调整安全系数。
    - Q: 电容器在高温环境下是否会失效?
    - A: 参考额定温度范围,在85°C以上线性降额至50%,确保在其温度范围内使用。
    - Q: 电容器出现故障后如何处理?
    - A: 根据制造商提供的保修条款进行维修或更换。

    7. 总结和推荐


    Type 940系列聚丙烯电容器以其高dV/dt、高脉冲电流、低电感和自愈合特性,非常适合用于高可靠性的脉冲和钳位应用。其卓越的电气性能和广泛的工作温度范围使其成为许多工业和消费电子应用的理想选择。强烈推荐给需要高可靠性和高性能电容解决方案的工程师和设计师。

940C10W1P5K-F参数

参数
电容值 1.5μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 500V
额定电压-DC 1KV
ESR-等效串联电阻 4mΩ
长*宽*高 46mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

940C10W1P5K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

940C10W1P5K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 940C10W1P5K-F 940C10W1P5K-F数据手册

940C10W1P5K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
