首页  >  产品百科  >  382LX183M063A082

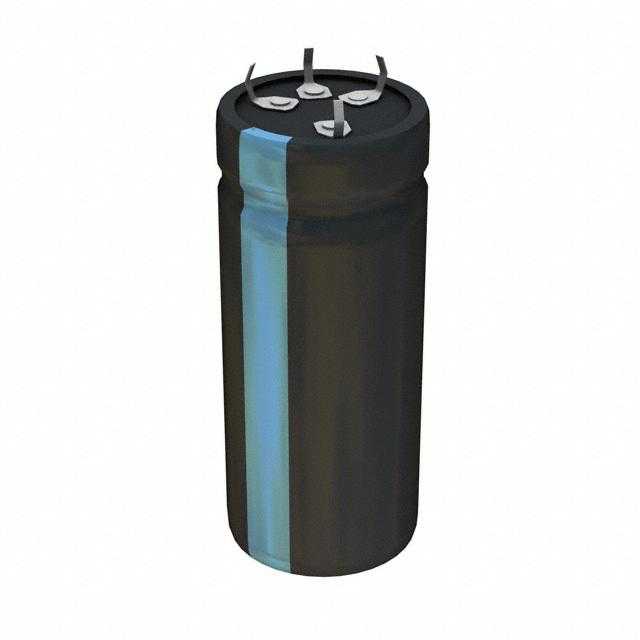

382LX183M063A082

产品分类: 铝电解电容
产品描述: 18mF 63V ±20% 3000h@ 85°C 卡入式安装,按扣安装,通孔安装 35mm(长度)*82mm(高度)
供应商型号: 338-2102-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 382LX183M063A082

382LX183M063A082概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是Type 380L/LX系列铝电解电容器,它们是高容量、焊锡式安装的电容器,适用于广泛的电子设备中。该系列产品提供从16 Vdc到500 Vdc的额定电压范围,具备出色的容值精度和长寿命,广泛应用于开关电源输入和输出电路以及电机驱动器等环境中。这些电容器在大功率应用中的稳定性和可靠性尤为突出。

    技术参数


    - 温度范围:
    - ≤ 250 Vdc:–40 °C 至 +85 °C
    - ≥ 315 Vdc:–25 °C 至 +85 °C
    - 额定电压范围:16 Vdc 至 500 Vdc
    - 容值范围:33 µF 至 270,000 µF
    - 容值精度:± 20%
    - 漏电流:≤ 3√CV µA(在5分钟内)
    - 纹波电流倍数:
    - 额定纹波电流倍数随额定电压变化,范围在1.0至1.4之间
    - 阻抗比:
    - 低温度特性:在-20°C时的阻抗比为Z-20°C / Z+25°C
    - 16-50 Vdc ≤ 8
    - 63-100 Vdc ≤ 4
    - 150-500 Vdc ≤ 3
    - 耐久性测试:3000小时全负载测试,+85°C环境下
    - 存储测试:1000小时存储测试,+85°C环境下
    - 振动测试:10至55 Hz,0.06"和10g最大加速度,每个平面2小时
    - 符合标准:RoHS合规

    产品特点和优势


    Type 380L/LX电容器的优势在于其高容值、低ESR和卓越的稳定性。它们采用多层设计,以提供接近计算机级电容器的纹波能力。此外,Type 380LX具有更高的每罐容值,而Type 380L则提供了更低的ESR,相同容值下表现更佳。4针和5针版本的选择使它们能够满足不同的安装需求,确保可靠的机械支撑。该系列电容器在全球市场上有最新的可用规格,提供了广泛的2、4和5引脚选择,覆盖49种不同的尺寸。

    应用案例和使用建议


    这些电容器广泛应用于各种工业和消费电子产品中,例如开关电源的输入和输出电路、电机驱动器和其他大功率设备。为了确保最佳性能,应遵循制造商的安装指南,确保适当的电气连接和机械固定。对于需要高稳定性、高容值和低ESR的应用场景,Type 380L/LX系列是理想选择。

    兼容性和支持


    Type 380L/LX系列电容器可以与其他电子元器件和设备良好兼容,适用于多种电源设计。制造商提供详尽的技术文档和支持服务,帮助客户在开发过程中解决问题并实现最佳性能。如果您有任何疑问或需要进一步的技术支持,可以直接联系厂商获取帮助。

    常见问题与解决方案


    1. 问题:电容器在高温条件下工作,导致过早失效。
    - 解决方案:请确保电容器的工作温度不超过额定值,并遵守制造商推荐的散热措施。
    2. 问题:安装时遇到安装孔直径不符问题。
    - 解决方案:请参考具体的零件编号和型号,选择合适的孔径进行安装。
    3. 问题:电容器出现漏电流超标的情况。
    - 解决方案:检查电路设计和连接是否正确,必要时更换新电容器。

    总结和推荐


    综上所述,Type 380L/LX系列电容器凭借其宽广的容值范围、高可靠性和多种安装选项,在大功率应用中表现出色。如果您正在寻找高性能的铝电解电容器,Type 380L/LX系列是一个值得推荐的选择。它们在市场上的良好口碑和广泛应用,证明了其卓越的性能和稳定性。强烈建议在需要高容值、低ESR和高稳定性的应用场景中选用该系列电容器。

382LX183M063A082参数

参数
电容值 18mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 -
工作寿命 3000h@ 85°C
长*宽*高 35mm(长度)*82mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

382LX183M063A082厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

382LX183M063A082数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 382LX183M063A082 382LX183M063A082数据手册

382LX183M063A082封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.1952 ¥ 86.1494
10+ $ 7.5452 ¥ 63.1439
80+ $ 6.6171 ¥ 55.3772
库存: 1141
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 86.14
直接购买
加入购物车
