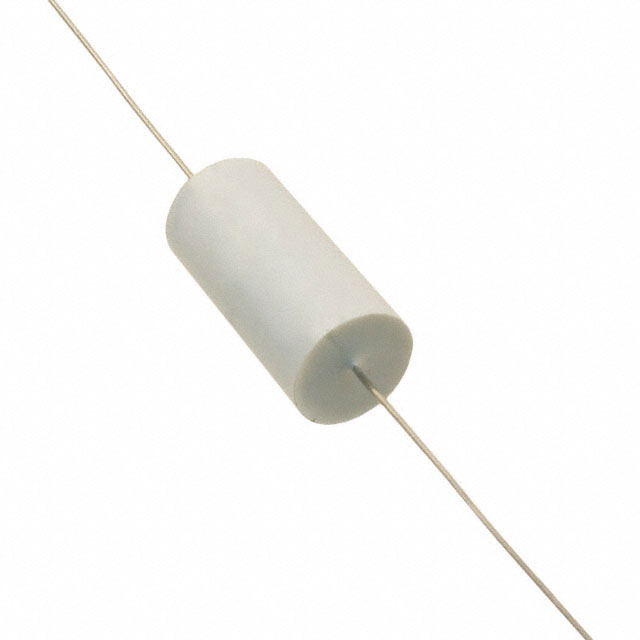

935C1W1K-F

产品分类: 薄膜电容
产品描述: 1μF ±10% 聚丙烯 100V 70V 15mΩ 插件,D11.9xL19mm 通孔安装 19mm(长度)
供应商型号: N-935C1W1K-F
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 935C1W1K-F

935C1W1K-F概述


    产品简介


    Type 935型聚丙烯电容器是一种专为高频滤波设计的电容器,适用于在20至100kHz范围内运行的开关电源。其低ESR(等效串联电阻)、高电流承载能力和高电容值使其在电力供应系统中具备显著优势。此系列的产品已通过UL认证(认证编号:E128034),适用于结构构造。

    技术参数


    - 电容范围: 1.0至30.0 μF
    - 额定电压: 100 Vdc 至 400 Vdc(对应交流电70至250 Vac,60 Hz)
    - 工作温度范围: -55°C至105°C
    - 最大工作电流: 视具体电容值和频率而定
    - 最大ESR: 视具体电容值和频率而定
    - 绝缘电阻: ≥200,000 MΩ·µF
    - 测试电压:
    - 端子间测试电压:200%额定直流电压,持续60秒
    - 端子与外壳间测试电压:3 kVac@50/60 Hz,持续60秒
    - 寿命测试: 在85°C下持续1000小时,施加150%额定直流电压
    - 使用寿命:
    - 在额定Vdc和70°C下为60,000小时
    - 在额定Vac和70°C下为30,000小时
    - 环保: 符合RoHS标准

    产品特点和优势


    1. 低ESR: 降低电路的功耗,提升效率。
    2. 高电流承载能力: 适用于需要大电流的场合,如开关电源。
    3. 高电容: 可提供更大的储能容量,满足不同应用需求。
    4. 自愈能力: 当电容器内部出现短路时,能够自我修复。
    5. UL认证: 保证了产品的质量和安全性。

    应用案例和使用建议


    - 开关电源: 由于Type 935系列适用于20-100kHz的频率范围,因此非常适合于开关电源的设计,特别是在大电流和高可靠性要求的应用中。
    - 使用建议:
    - 在高频应用中,需确保电容器的额定频率与应用频率匹配。
    - 由于产品具有自愈功能,但在长期高温环境下使用时仍需注意可能的性能衰减。

    兼容性和支持


    - 兼容性: Type 935电容器与多种设备兼容,适用于不同类型的电路板设计。
    - 支持: CDE公司提供详细的技术文档和客户支持,确保用户能够在使用过程中获得必要的帮助。

    常见问题与解决方案


    - 问题1: 电容器在高温环境下寿命缩短?
    - 解决方案: 可通过选择更高温等级的电容器或优化电路散热来延长使用寿命。

    - 问题2: 电容器的自愈功能失效?
    - 解决方案: 需定期检查电路并进行维护,避免过载或短路情况发生。

    总结和推荐


    综上所述,Type 935型聚丙烯电容器凭借其低ESR、高电流承载能力、高电容、自愈功能及UL认证,使其在高频滤波和开关电源应用中表现出色。鉴于其卓越的性能和广泛应用前景,我们强烈推荐该产品用于需要高效能和可靠性的电力供应系统中。

935C1W1K-F参数

参数
电容值 1μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 15mΩ
额定电压-AC 70V
额定电压-DC 100V
长*宽*高 19mm(长度)
通用封装 插件,D11.9xL19mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

935C1W1K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

935C1W1K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 935C1W1K-F 935C1W1K-F数据手册

935C1W1K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 10.3774 ¥ 88.2079
25+ $ 9.3318 ¥ 79.3203
100+ $ 8.3334 ¥ 70.8339
250+ $ 6.7626 ¥ 57.4821
500+ $ 6.1608 ¥ 52.3668
库存: 3000
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1323.11
