CGS183U025R4C

产品分类: 铝电解电容
产品描述: 18mF 25V -10%~75% 17mΩ@ 120Hz 2000h@ 85°C 11.18A@ 10kHz,8.6A@ 120Hz 底座安装,螺纹安装 34.93mm(长度)*104.78mm(高度)
供应商型号: CGS183U025R4C-ND
供应商: Digi-Key
标准整包数: 1

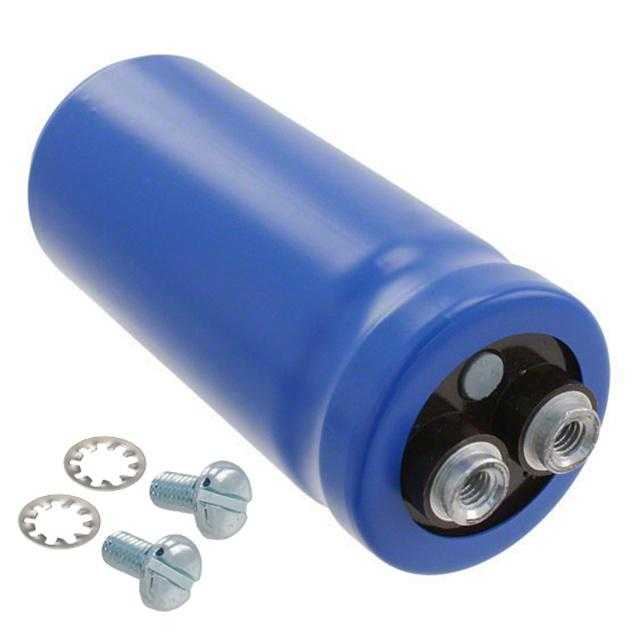

CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CGS183U025R4C

CGS183U025R4C概述

    # 高品质电容器产品技术手册

    产品简介


    Type CGS高容量螺丝端子铝电解电容器 是由CDE Cornell Dubilier公司研发的一种高性能铝电解电容器,专为严苛的应用环境设计。其独特的高CV(电容-电压)评级使其成为高电流滤波及能量存储的理想选择。这种电容器广泛应用于工业、通信、电力系统等领域,其优异的性能和可靠的设计确保了其在复杂环境中长期稳定运行。
    主要特点包括:
    - 螺丝端子连接,便于安装和维护。
    - 高CV评级,提供更大的储能能力。
    - 耐高温设计,适应恶劣环境条件。

    技术参数


    | 参数 | 规格范围 |

    | 电容范围 | 75μF 至 1,500,000μF |
    | 工作电压范围 | 6.3V 至 500VDC |
    | 容量公差 | –10% +75%(6.3-150VDC) |
    –10% +50%(200-450VDC) |
    | 操作温度范围 | -40°C 至 +85°C |
    | 纹波电流倍数 | @45°C: 2.24
    @55°C: 2.00
    @65°C: 1.73
    @75°C: 1.41
    @85°C: 1.00 |
    | 电气特性 | 根据频率不同倍数调整 |
    典型规格表(部分)
    | 电容(μF) | 电阻(Ω) | 纹波电流(A) | 外形尺寸(英寸) |
    ||
    | 12,000 | 0.031 | 4.8 | 1.375 x 2.125 |
    | 15,000 | 0.026 | 5.6 | 1.375 x 2.625 |
    | 17,000 | 0.022 | 6.7 | 1.375 x 3.125 |

    产品特点和优势


    Type CGS高容量螺丝端子铝电解电容器具有以下独特功能和优势:
    - 高电流过滤能力:能够有效减少电源波动,提升系统的稳定性。
    - 坚固耐用:适用于高温和振动环境,确保长期可靠性。
    - 易于集成:螺丝端子设计使得安装更为方便快捷。
    - 环保设计:符合RoHS标准,无有害物质,适合绿色制造需求。
    这些特性使其在众多应用中脱颖而出,尤其是在要求高可靠性与高性能的场合。

    应用案例和使用建议


    应用案例
    该电容器被广泛应用于以下场景:
    1. 工业控制设备:用于电机启动、变频器等需要高电流滤波的设备。
    2. 通信设备:如基站电源模块中的储能与滤波应用。
    3. 新能源领域:例如光伏逆变器的能量储存。
    使用建议
    - 在高温环境下使用时,需适当降低额定纹波电流以延长使用寿命。
    - 选择合适的电容器时,根据实际电路需求匹配电容值与电压等级。
    - 定期检查电容器的工作状态,确保其在额定参数内运行。

    兼容性和支持


    该产品与其他主流电子设备兼容良好,且CDE Cornell Dubilier公司提供了全面的技术支持服务,包括详细的安装指南、故障排查手册以及售后维修服务,保障用户的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致寿命缩短 | 降低工作环境温度或更换更大规格的电容器 |
    | 电容值偏移超出容许范围 | 更换至符合精度要求的产品 |
    | 纹波电流过大引发过热 | 减少输入纹波电流或将电容器并联 |

    总结和推荐


    Type CGS高容量螺丝端子铝电解电容器凭借其高CV评级、出色的性能以及广泛的适用性,在工业和电力系统中表现出色。对于需要高电流过滤和能量存储的场合,它是理想的选择。因此,强烈推荐此产品给需要高性能电容器的工程师和技术人员。
    总结来看,该产品的综合优点包括:
    - 高效率的电流过滤性能;
    - 优秀的高温适应能力;
    - 易于安装和维护的设计。
    总体而言,这是一款值得信赖且高效的产品,特别适合对电容器有严格要求的应用场景。

CGS183U025R4C参数

参数
电容值 18mF
额定电压 25V
容差 -10%~75%
ESR-等效串联电阻 17mΩ@ 120Hz
纹波电流 11.18A@ 10kHz,8.6A@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 34.93mm(长度)*104.78mm(高度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

CGS183U025R4C厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CGS183U025R4C数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES CGS183U025R4C CGS183U025R4C数据手册

CGS183U025R4C封装设计

查看详情并下载
Symbol
Footprint
3D Model
