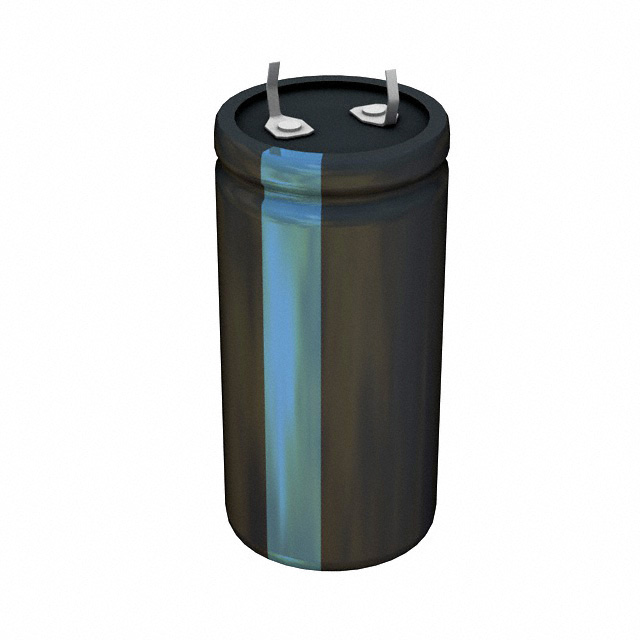

380LX103M050J052

产品分类: 铝电解电容
产品描述: 10mF 50V ±20% 40mΩ@ 120Hz 3000h@ 85°C 5A@ 120Hz,5.7A@ 20 kHz 卡入式安装,按扣安装,通孔安装 25mm*50mm*52mm
供应商型号: 3387411
供应商: 海外现货
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 380LX103M050J052

380LX103M050J052概述


    产品简介


    Type 380L/LX系列电容器是高容量铝电解电容器,适用于各种电力转换和电动机驱动应用。这些电容器具有出色的耐温性能,广泛应用于开关电源的输入和输出电路。Type 380LX电容器提供了更小体积内的更大容量,而Type 380L则在大尺寸下提供更低的ESR(等效串联电阻),适合需要大容量电容的场合。Type 382L和382LX则提供了更多引脚选项,确保稳定且反向安全的安装。

    技术参数


    - 温度范围:–40°C至+85°C(≤250 Vdc);–25°C至+85°C(≥315 Vdc)
    - 额定电压范围:16 Vdc至500 Vdc
    - 电容范围:33 μF至270,000 μF
    - 电容容差:±20%
    - 漏电流:≤3√CV μA,5分钟
    - 纹波电流倍数:在低温特性下的阻抗比(Z-20°C/Z+25°C):16-50 Vdc ≤ 8,63-100 Vdc ≤ 4,150-500 Vdc ≤ 3
    - 使用寿命测试:全负载条件下3000小时寿命测试,温度为+85°C时,电容变化≤±20%,ESR和DCL增加不超过限值
    - 储存寿命测试:1000小时储存寿命测试,温度为+85°C时,电容变化≤±20%,ESR和DCL增加不超过限值
    - 振动性能:10至55 Hz,最大位移0.06"和最大加速度10g,每个平面2小时
    - 符合标准:RoHS标准

    产品特点和优势


    - 广泛适用:Type 380L/LX系列适用于各种电力转换和电机驱动应用,尤其是要求高容量的应用。
    - 卓越性能:电容器在广泛的温度范围内表现出色,适合多种复杂环境。
    - 高可靠性:通过严格的使用寿命和存储寿命测试,保证了长时间的可靠性和稳定性。
    - 多样化选择:提供多种尺寸和引脚选项,便于集成到不同的设计中。
    - 低ESR和高容值:Type 380L/LX系列在大尺寸下提供较低的ESR,同时Type 380LX系列提供了更大的容值。

    应用案例和使用建议


    应用案例
    1. 开关电源:Type 380L/LX系列电容器可用于开关电源的输入和输出电路,以平滑直流电压和减少纹波电流。
    2. 电机驱动:在电机驱动应用中,这些电容器可以有效地处理高纹波电流和高温环境,确保系统的长期稳定运行。
    使用建议
    - 环境温度管理:尽管这些电容器在广泛的温度范围内表现出色,但在极端环境下使用时仍需考虑热管理策略,如散热片和冷却风扇。
    - 布局优化:在PCB设计中合理安排电容器的位置,以减小寄生电感和提高整体效率。
    - 冗余设计:在关键应用中,建议使用冗余设计,以确保即使单个电容器故障,系统也能正常运行。

    兼容性和支持


    - 兼容性:Type 380L/LX系列电容器具有多种尺寸和引脚选项,易于与其他电路组件和系统集成。
    - 支持和服务:制造商提供了详尽的技术文档和支持服务,包括使用手册、技术咨询和售后维修服务,确保客户能够充分利用这些电容器的优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 确保正确的连接方式,避免短路或接地不良导致的漏电流增加。 |
    | 电容值变化过大 | 进行老化处理或更换新电容器,检查是否有质量问题。 |
    | 散热不良 | 添加散热片或采用强制风冷等方式改善散热效果。 |

    总结和推荐


    Type 380L/LX系列电容器以其卓越的性能和可靠性,在电力转换和电机驱动应用中表现出色。这些电容器在广泛的温度范围和高纹波电流情况下都能稳定工作,同时具备多样化的选择和强大的支持体系。强烈推荐在对高容量和高可靠性有严格要求的应用中使用Type 380L/LX系列电容器。

380LX103M050J052参数

参数
电容值 10mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 40mΩ@ 120Hz
纹波电流 5A@ 120Hz,5.7A@ 20 kHz
工作寿命 3000h@ 85°C
长*宽*高 25mm*50mm*52mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

380LX103M050J052厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

380LX103M050J052数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 铝电解电容 CORNELL DUBILIER ELECTRONICS KNOWLES 380LX103M050J052 380LX103M050J052数据手册

380LX103M050J052封装设计

查看详情并下载
Symbol
Footprint
3D Model
