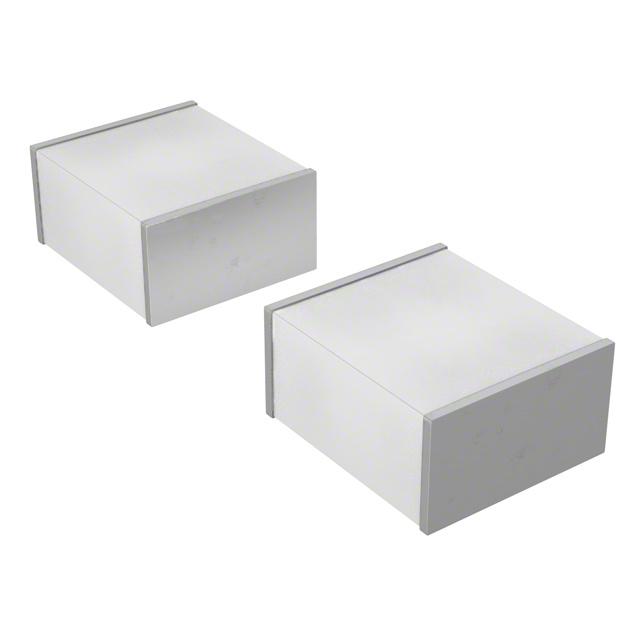

FCN2825E154K-Y

产品分类: 薄膜电容
产品描述: 150nF ±10% 涤纶,聚乙烯萘酸酯 250V 2825 焊接安装,贴片安装 7.1mm*6.3mm*3.8mm
供应商型号: N-FCN2825E154K-Y
供应商: 云汉优选
标准整包数: 1000
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 FCN2825E154K-Y

FCN2825E154K-Y概述

    Type FCN Surface Mount Film Capacitors

    产品简介


    Type FCN表面贴装薄膜电容器是专为需要稳定温度和频率特性的应用场景而设计的一类通用表面贴装电容器。它们的主要功能包括电磁干扰(EMI)噪声过滤、电源输入/输出滤波、音频或信号耦合、以及集成电路(IC)电源总线旁路或去耦。Type FCN电容器采用非感应堆叠镀金属聚萘二甲酸乙二醇酯(PEN)薄膜结构,这使得它们具有低等效串联电阻(ESR)和出色的高频性能。

    技术参数


    - 容值范围:0.001 µF 到 1.0 µF (1 kHz时)
    - 容值精度:±5% (J),±10% (K)
    - 额定电压:16 Vdc, 50 Vdc, 100 Vdc, 250 Vdc 和 400 Vdc
    - 损耗角正切 (Tan δ):最大1.0% (1 kHz时)
    - 工作温度范围:
    - 16 Vdc, 50 Vdc, 100 Vdc (<0.012 µF): -55°C 到 +105°C
    - 100 Vdc (≥0.012 µF), 250 Vdc, 400 Vdc: -40°C 到 +85°C
    - 绝缘电阻:
    - C > 0.33 µF: IR ≥ 1000 MΩ•µF
    - C ≤ 0.33 µF: IR ≥ 3000 MΩ
    - 耐电压:
    - 16 Vdc, 50 Vdc, 100 Vdc (≤ 0.01 µF): 175% 额定电压,持续5秒
    - 100 Vdc (≥ 0.012 µF), 250 Vdc, 400 Vdc: 150% 额定电压,持续5秒
    - 寿命测试:1000小时,在额定温度下和125% 额定电压
    - 湿热试验:85°C 和 85% 湿度下500小时
    - 无铅焊接:符合RoHS标准

    产品特点和优势


    Type FCN电容器具有多种显著优势,包括:
    - 设计用于回流焊:简化生产和装配过程。
    - 卓越的稳定性:在高电压条件下可承受150%的额定电压长达60秒。
    - 无磁性和无铅设计:适用于对电磁干扰敏感的应用。
    - 低损耗:出色的频率和温度特性。
    - 长寿命:通过严格的温度和电压测试,确保在各种应用中的可靠性和耐用性。

    应用案例和使用建议


    Type FCN电容器广泛应用于以下几个领域:
    - DC阻断:适用于xDSL(数字用户线路)应用。
    - 集成驱动器:适用于电致发光(EL)驱动器。
    - 音频和信号耦合:在需要高精度信号传输的应用中表现出色。
    - 电源去耦:有效降低电源噪声,提高电路稳定性。
    使用建议:
    - 在高频率和高电压环境中使用时,确保遵循所有安全指南。
    - 在设计电路时,考虑温度和湿度对电容器的影响,以确保最佳性能和寿命。

    兼容性和支持


    - 兼容性:Type FCN电容器与大多数标准表面贴装设备兼容,适用于多种印刷电路板(PCB)设计。
    - 厂商支持:CDE Cornell Dubilier公司提供全面的技术支持和咨询服务,确保客户能够正确选择和使用这些电容器。

    常见问题与解决方案


    - 问题1:电容器过热
    - 解决方案:检查电路设计,确保适当的散热措施,避免过度加热。
    - 问题2:电容器失效
    - 解决方案:确保电路和环境条件在制造商规定的范围内,避免超过额定电压或温度极限。
    - 问题3:性能不稳定
    - 解决方案:进行详细检查,确保电容器安装正确,没有外部干扰。

    总结和推荐


    Type FCN表面贴装薄膜电容器是一款高性能、可靠的电容器产品,非常适合多种应用场景。其优越的稳定性、良好的温度和频率特性、以及广泛的电压范围使其成为电源管理和信号处理领域的理想选择。鉴于其出色的设计和可靠性,我们强烈推荐使用Type FCN电容器,特别是在需要高性能和高可靠性的应用中。

FCN2825E154K-Y参数

参数
电容值 150nF
容差 ±10%
介电材料 涤纶,聚乙烯萘酸酯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 250V
长*宽*高 7.1mm*6.3mm*3.8mm
通用封装 2825
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

FCN2825E154K-Y厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

FCN2825E154K-Y数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES FCN2825E154K-Y FCN2825E154K-Y数据手册

FCN2825E154K-Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.7407 ¥ 14.796
2000+ $ 1.6014 ¥ 13.6119
库存: 12830
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 14796
