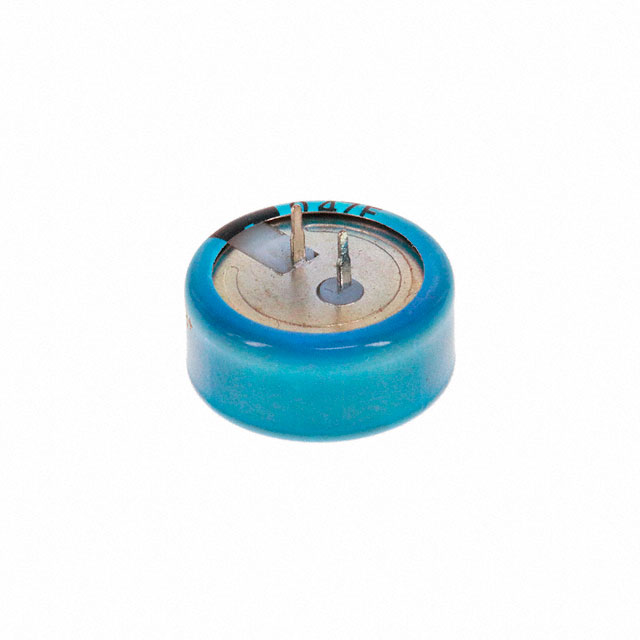

EDS684Z5R5C

产品分类: 其他固定电容
产品描述: 1000h@ 85°C -20%~80% 5.5V 5.5V 50Ω@ 1kHz 680mF 插件 通孔安装 21.5mm(长度)*9.5mm(高度)
供应商型号: 598-EDS684Z5R5C
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 其他固定电容 EDS684Z5R5C

EDS684Z5R5C概述

    高品质长寿命85°C电双层超级电容器——EDS系列

    1. 产品简介


    Type EDS系列电双层超级电容器是一款专为电路板设计的高品质储能元件。该系列采用通过通孔安装的堆叠式硬币型封装,主要应用于集成电路的电压备份,并能用于电池供电的初始阶段提供能量。这些电容器因其出色的性能,尤其适合需要高功率输出的应用环境。

    2. 技术参数


    Type EDS系列超级电容器的主要技术参数如下:
    - 操作温度范围:-25°C 至 +85°C
    - 额定电压范围:3.6 Vdc 至 5.5 Vdc
    - 电容值范围:0.047 F 至 1.5 F
    - 生命周期测试:在+85°C下施加最大工作电压1000小时后,电容变化±30%,ESR变化≤4倍初始值
    - 储存寿命测试:在+85°C无电压条件下存放1000小时后,电容变化±30%,ESR变化≤4倍初始值
    - 湿度抵抗测试:在+40°C、相对湿度90%-95%条件下存放240小时后,电容变化±10%,ESR保持不变
    - 温度循环稳定性:在-25°C至+85°C范围内进行温度循环测试后,电容变化±30%,ESR变化不超过规定值

    3. 产品特点和优势


    - 长寿命:经过严苛的寿命测试,确保电容器在各种恶劣环境下仍能长期稳定运行。
    - 高放电电流:在短时间提供大电流的能力使得它非常适合瞬间需求功率较大的应用。
    - 高温适应性:能够在高达85°C的工作温度下稳定运行,适用于高温环境。
    - 高可靠性:罗氏(RoHS)合规且无豁免,确保了产品的环保性能。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于汽车电子系统、工业自动化控制、消费电子产品等需要电压备份和瞬时大电流输出的领域。
    - 使用建议:在安装过程中,建议遵循推荐的焊接工艺以确保电容器与PCB的良好连接。对于需要频繁温度循环的应用,应注意对电容器的热稳定性进行验证。

    5. 兼容性和支持


    Type EDS系列超级电容器与其他同类产品具有良好的兼容性,可轻松替换市面上其他品牌的电容器。制造商提供了详尽的技术支持文档和售后服务,帮助客户解决使用过程中的各种问题。

    6. 常见问题与解决方案


    - 问题:长时间存放后,电容值下降。
    解决方法:定期进行寿命测试或储存寿命测试,确保电容器始终处于良好状态。
    - 问题:工作温度超出正常范围。
    解决方法:根据应用需求选择不同工作温度范围的型号,或添加外部散热措施。

    7. 总结和推荐


    总体而言,Type EDS系列超级电容器凭借其出色的性能、可靠性和兼容性,在众多应用场合中表现出色。建议在需要长寿命和高可靠性的项目中选用。

EDS684Z5R5C参数

参数
电容个数 -
额定电压-AC -
介电材料 -
ESR-等效串联电阻 50Ω@ 1kHz
容差 -20%~80%
温度系数 -
纹波电流 -
额定电压 5.5V
工作寿命 1000h@ 85°C
电容值 680mF
额定电压-DC 5.5V
长*宽*高 21.5mm(长度)*9.5mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

EDS684Z5R5C厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

EDS684Z5R5C数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 其他固定电容 CORNELL DUBILIER ELECTRONICS KNOWLES EDS684Z5R5C EDS684Z5R5C数据手册

EDS684Z5R5C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.084 ¥ 59.8598
10+ $ 5.06 ¥ 42.757
50+ $ 4.3848 ¥ 37.0516
100+ $ 3.618 ¥ 30.5721
600+ $ 3.276 ¥ 27.6822
2400+ $ 3.1185 ¥ 26.3513
库存: 713
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 59.85
