首页  >  产品百科  >  V7D1A60B-AEC00-000

V7D1A60B-AEC00-000

产品分类: 翘板开关
产品描述: Carling Technologies 船型开关, 单刀双掷触点, 触点额定电流20 A, (开)-关-开开关, 带灯
供应商型号: 8815526
供应商: 海外现货
标准整包数: 1

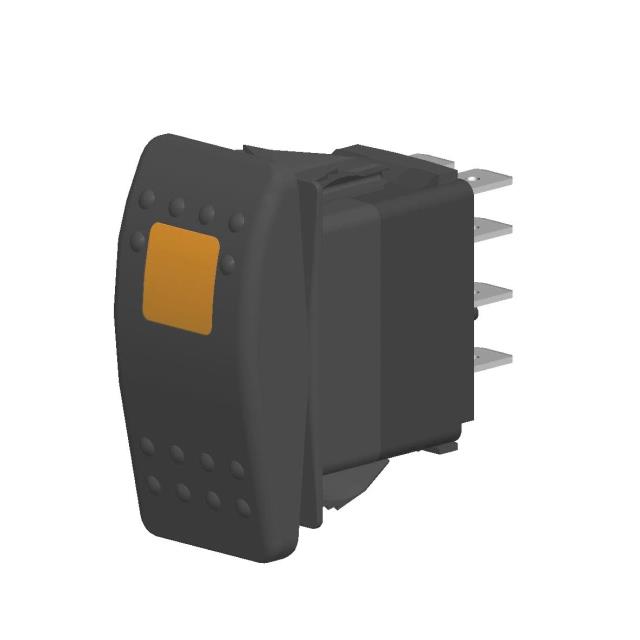

CARLING TECHNOLOGIES 翘板开关 V7D1A60B-AEC00-000

V7D1A60B-AEC00-000概述

    Contura® IP66/68 Snap-In Mounted Switches - V-Series

    1. 产品简介


    产品类型:
    Contura® V-Series 是一款密封式跷板开关,适用于各种严苛环境条件下的应用。它包括多种不同型号(如Contura II、III、IV、V、VI、VII),每种型号都具有独特的设计风格,以满足不同的需求和偏好。
    主要功能:
    - 提供多种密封保护等级,达到IP66/68标准。
    - 采用双密封保护机制,可以有效防止水、灰尘和杂物的侵入。
    - 支持多种灯光选项,包括传统灯泡和LED灯。
    应用领域:
    - 车载设备
    - 水上交通工具
    - 装甲车辆
    - 矿山机械
    - 需要高密封性的任何应用场景

    2. 技术参数


    | 参数 | 描述 |

    | 额定电流 | 15A(125VAC)
    20A(18V/12V/14V/24V) |
    | 额定电压 | 125-250VAC
    12-242VDC |
    | 密封等级 | IP66/68 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 接触电阻 | 最大10毫欧姆 |
    | 电寿命 | 最多可达100,000次电气循环 |
    | 震动测试 | 符合MIL-STD 202F,频率范围0.06DA至1000Hz |
    | 冲击测试 | 符合MIL-STD 202F,峰值加速度高达30G |
    | 盐雾测试 | 符合MIL-STD 202F,持续96小时 |
    | 封装材料 | 聚酯合金(UL 94V0认证) |

    3. 产品特点和优势


    - 坚固耐用: 经过多项严苛的环境和振动测试,包括MIL-STD 202F、MIL-STD 510.1、UL 1500、ISO 8846、IEC 60529和BS 5490等标准,确保其在极端环境下的可靠性。
    - 多功能性: 提供多种面板和颜色选择,可适应各种设计要求。
    - 易于安装: 可通过更换摇杆来实现快速的面板重新设计。
    - 高效连接: 选项包括8针和10针基座样式,支持AMP和Packard兼容的连接器,简化电路设计。

    4. 应用案例和使用建议


    应用案例:
    - 水上交通工具:应用于船舶上的控制面板,提供高度可靠的操作体验。
    - 装甲车辆:用于军事车辆的紧急停止和启动控制。
    - 矿山机械:在恶劣环境下提供稳定的开关操作。
    使用建议:
    - 在需要高密封性的环境中使用,以确保长期可靠的性能。
    - 由于其支持多种灯具类型,建议根据实际需求选择合适的光源,例如LED灯对于长时间使用更为节能。

    5. 兼容性和支持


    - 兼容性: Contura V-Series 具有多种安装选项,兼容多种面板厚度,同时支持8针和10针连接器。
    - 厂商支持: Carling Technologies 提供全面的技术支持和售后服务,包括定制化服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不灵 | 检查接线是否正确连接,确认无尘埃堵塞 |
    | 灯光失效 | 检查灯泡是否损坏,检查线路是否正常 |
    | 开关外壳渗水 | 确认密封圈位置正确并完好无损 |

    7. 总结和推荐


    Contura® V-Series 是一款设计精良、性能卓越的密封式跷板开关。它不仅具备优异的环境适应能力,还提供了多种配置选项,非常适合于车载设备、水上交通工具、装甲车辆和矿山机械等应用场景。其高可靠性、多功能性和易用性使其成为这些领域的理想选择。因此,我强烈推荐这一产品。

V7D1A60B-AEC00-000参数

参数
机械寿命 150000Cycles
开关功能 On-Off-Mom
指示颜色 琥珀色
开关配置 SPDT
触点样式 SPDT
电流额定值 20A
电气寿命 100000Cycles
长*宽*高 49.09mm(长度)*50.4mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

V7D1A60B-AEC00-000厂商介绍

Carling Technologies是一家领先的电子开关和控制解决方案提供商,专注于为各种工业和商业应用提供高质量的产品。公司主营产品包括:

1. 电子开关:包括轻触开关、滑动开关、按键开关等,广泛应用于家用电器、工业设备和医疗设备等领域。
2. 控制解决方案:提供定制化的控制面板、接口模块和用户界面,服务于自动化、交通和能源等行业。
3. 接口产品:包括连接器、电缆组件和接口模块,用于连接和传输信号,适用于通信、计算机和消费电子市场。

Carling Technologies的优势在于:

1. 技术创新:公司不断研发新技术,以满足市场对高性能、高可靠性产品的需求。
2. 定制服务:提供定制化解决方案,以满足客户的特定需求。
3. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。
4. 全球布局:在全球范围内设有生产基地和销售网络,为客户提供便捷的服务和支持。

V7D1A60B-AEC00-000数据手册

厂牌 PDF简要描述 下载
CARLING TECHNOLOGIES 翘板开关 CARLING TECHNOLOGIES V7D1A60B-AEC00-000 V7D1A60B-AEC00-000数据手册

V7D1A60B-AEC00-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
