F20A14005ACFA06E

产品分类: 温度传感器
厂牌: CANTHERM
产品描述: 140°C 密封安装,通孔安装
供应商型号: 2887273
供应商: 海外现货
标准整包数: 1

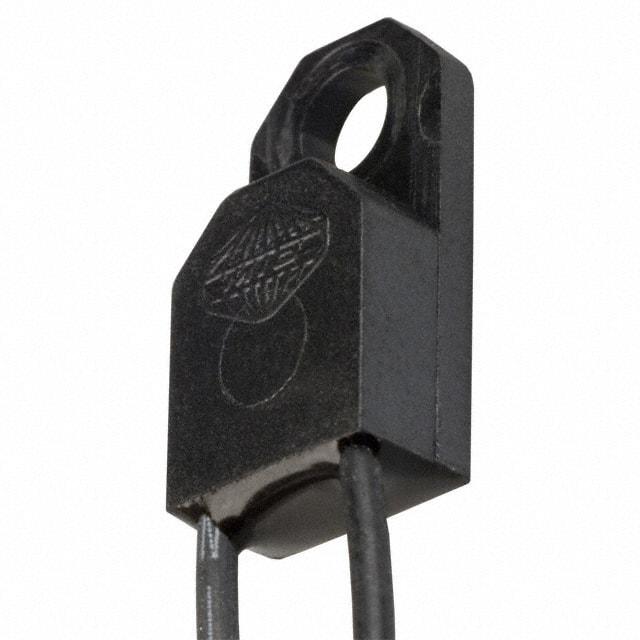

CANTHERM 温度传感器 F20A14005ACFA06E

F20A14005ACFA06E概述

    热保护开关(热电机保护器)技术手册

    产品简介


    热保护开关是一种广泛应用于各种电子和电器设备中的关键部件。它主要用于保护电动机、变压器、线圈及传感器等设备免受过热引起的损坏。热保护开关通常通过检测温度变化来触发断开电路的功能,从而实现保护作用。这种产品具有体积小、抗震抗振动等显著特点,适用于音频、视频等多种应用场合。

    技术参数


    - 标准电线:长度 100 ± 10 mm,剥线 6 ± 1 mm
    - 控制类型:分为常闭型(nc)和常开型(no)
    - 额定电流(250V,50/60Hz,功率因数 0.95/0.6):
    - F20A/E: 2.0 A / 1.6 A
    - F13A: 3.0 A / 2.5 A
    - F23A/E: 3.0 A / 3.0 A
    - F20B/G: 2.0 A / 1.6 A
    - 切换周期:
    - F20A/E: 7,000 次
    - F13A: 10,000 次
    - F23A/E: 10,000 次
    - F20B/G: 7,000 次
    - 最大故障电流:
    - F20A/E: 4.0 A
    - F13A: 5.0 A
    - F23A/E: 4.0 A
    - 切换周期(最大电流):3,000 次
    - 温度范围:70°C 到 190°C(步长 5K),F20A/E/F20B/G 型号允许 ±5K 的偏差
    - 特征:自动动作(1.B, 2.B.M, 1.C)
    - 接触电阻:小于 50 mΩ
    - 滞后:30 K ± 15 K
    - 介电强度:2 kV
    - 冲击和振动测试:符合 EN 50155 标准
    - 对树脂和油漆的抵抗性:良好
    - 防护等级:IP00
    - 认证:VDE、ENEC、UL、cUL、CQC、CSA 等

    产品特点和优势


    - 体积小:适合紧凑型设计的应用
    - 抗震和抗振动测试:确保在恶劣环境下也能稳定运行
    - 铅框架版本:提供更稳定的电气连接
    - 认证:经过音频、视频应用的 EN 60065 认证,适用于多种行业

    应用案例和使用建议


    热保护开关广泛应用于各种设备中,如电动机、变压器、线圈及传感器等。例如,在电动机中,当温度超过预设阈值时,保护开关会自动断开电路,防止电动机过热损坏。在使用过程中,需要根据具体应用场合选择合适的型号和规格。例如,对于高电压、大电流的应用,可以选择 F23A/E 型号;而对于音频、视频设备,可以考虑选用经过相关认证的型号。

    兼容性和支持


    热保护开关具有良好的兼容性,可以与其他标准电子元器件和设备一起使用。厂商提供了全面的技术支持和售后服务,包括详细的安装指南和技术咨询,以帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方案:检查接线是否正确、接头是否牢固,并确保接线处清洁无杂质。
    - 问题:过载保护不灵敏
    - 解决方案:检查设定的温度阈值是否合理,必要时调整为更低的温度设置。
    - 问题:无法正常启动
    - 解决方案:确认电源电压是否符合要求,检查接线是否松动。

    总结和推荐


    热保护开关以其小巧的体积、优异的抗震抗振性能和广泛的认证通过,成为保护电动机和其他电子设备的理想选择。无论是工业还是消费电子领域,这款产品都表现出色,值得推荐使用。如果您正在寻找一种可靠的过热保护解决方案,热保护开关将是您的最佳选择。

F20A14005ACFA06E参数

参数
温度阈值 140°C
精度 -
温度范围 -
安装方式 密封安装,通孔安装
零件状态 在售
包装方式 散装

F20A14005ACFA06E厂商介绍

CANTHERM是一家致力于提供热管理解决方案的公司,专注于研发和生产高性能的热界面材料(TIM)。这些材料广泛应用于电子设备中,以提高散热效率,确保设备在最佳温度下运行。

CANTHERM的主营产品分类主要包括:
1. 导热膏:用于填充电子元件与散热器之间的微小空隙,提高热传导效率。
2. 导热垫片:一种柔性材料,用于需要柔性连接的场合,如芯片与散热片之间。
3. 导热胶带:用于固定和导热,适用于需要固定散热片或电子元件的场景。
4. 导热胶:用于固定和填充间隙,提供良好的热传导性能。

CANTHERM的产品应用领域广泛,包括:
- 计算机和服务器:用于CPU、GPU和其他高功率组件的散热。
- 通信设备:如基站、交换机等,确保设备在高温环境下稳定运行。
- 消费电子产品:如智能手机、平板电脑等,提高用户体验。
- 工业控制:用于电机、传感器等设备的散热。

CANTHERM的优势在于:
- 高性能材料:提供卓越的热传导性能,降低设备工作温度。
- 定制解决方案:根据客户需求定制产品,满足特定应用的需求。
- 可靠性:产品经过严格测试,确保长期稳定运行。
- 环保:使用环保材料,符合国际环保标准。

F20A14005ACFA06E数据手册

厂牌 PDF简要描述 下载
CANTHERM 温度传感器 CANTHERM F20A14005ACFA06E F20A14005ACFA06E数据手册

F20A14005ACFA06E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.2844
10+ ¥ 48.6388
25+ ¥ 48.6388
50+ ¥ 47.7702
100+ ¥ 46.9017
500+ ¥ 46.9017
1000+ ¥ 46.9017
库存: 298
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.28
