首页  >  产品百科  >  F20A12005ACFA06E

F20A12005ACFA06E

产品分类: 温度传感器
厂牌: CANTHERM
产品描述: 120°C 导线安装,通孔安装
供应商型号: 2887271
供应商: 海外现货
标准整包数: 1

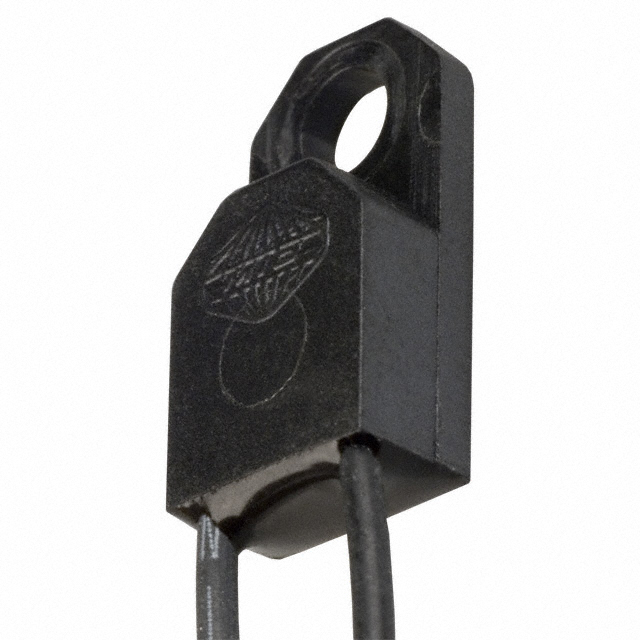

CANTHERM 温度传感器 F20A12005ACFA06E

F20A12005ACFA06E概述

    电子元器件产品技术手册:热电机保护器

    产品简介


    本产品为一款热电机保护器(Thermal Motor Protector),主要用于保护电机、变压器、线圈及其他电子设备,如传感器。该保护器能够根据温度变化自动断开电路,从而保护相关设备免受过热损害。产品型号包括F20A/F、F13A、F23A/F及F20B/G等系列,主要功能是监测并控制温度以保证设备的安全运行。

    技术参数


    以下是该产品的主要技术规格和性能参数:
    - 标准电线长度:100 ± 10 mm,剥皮长度6 ± 1 mm
    - 额定电流(250 V,50/60 Hz):
    - F20A/F: 2.0 A / 1.6 A
    - F13A: 3.0 A / 2.5 A
    - F23A/F: 3.0 A / 3.0 A
    - F20B/G: 2.0 A / 1.6 A
    - 切换循环次数(额定电流下):
    - F20A/F: 7,000次
    - F13A: 10,000次
    - F23A/F: 10,000次
    - F20B/G: 7,000次
    - 最大故障条件下的电流(250 V,50/60 Hz):
    - F20A/F: 4.0 A
    - F13A: 5.0 A
    - F23A/F: 4.0 A
    - 最大电流下的切换循环次数:3,000次
    - 温度范围:70°C至190°C(步长为5 K)
    - 接触电阻(含100 mm长导线):< 50 mΩ
    - 热滞后:30 K ± 15 K
    - 绝缘强度:2 kV
    - 冲击/振动测试:符合EN 50155标准
    - 防水等级:IP00
    - 保护等级:I、II类
    - 认证:VDE、ENEC、UL、cUL、CQC等

    产品特点和优势


    1. 小巧尺寸:适用于空间受限的应用环境。
    2. 抗震动和冲击:经过严格的振动和冲击测试,确保在恶劣环境下稳定运行。
    3. 带引线框架版本:便于安装和布线。
    4. 音频、视频设备测试合格:满足EN 60065标准要求,适用于多种应用场合。

    应用案例和使用建议


    - 电机:如家电设备、工业设备中的电机,通过实时监控温度变化防止过热。
    - 变压器:确保电力传输过程中的安全运行。
    - 线圈:用于保护各类感应装置。
    - 电子设备与传感器:提供过热保护,延长设备使用寿命。
    使用建议:
    - 根据具体应用场景选择合适的型号(如F20A、F23A等),确保额定电流匹配设备需求。
    - 在安装过程中应注意正确接线,确保接触良好,避免短路风险。
    - 定期检查和维护,以确保其正常工作状态。

    兼容性和支持


    该产品兼容多种电气标准,包括VDE、ENEC、UL、cUL和CQC等认证,可以与其他标准设备无缝集成。厂商提供全面的技术支持和维护服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    - 问题1:安装过程中接触不良。
    - 解决办法:确保接线牢固,必要时使用专用工具进行压接。
    - 问题2:温度过高导致频繁跳闸。
    - 解决办法:检查负载情况,调整负载使不超过额定电流;若仍存在问题,考虑更换更大容量的保护器。
    - 问题3:设备损坏后更换新件失败。
    - 解决办法:确认新件型号与旧件一致,安装前仔细阅读说明书,并按步骤操作。

    总结和推荐


    综上所述,这款热电机保护器具有多种显著优点,如紧凑设计、高可靠性及广泛适用性。它在各种应用场景中表现优异,能够有效预防因过热而导致的设备损坏。因此,我们强烈推荐此款产品给需要对电机、变压器等设备进行温度保护的用户。无论是家庭电器还是工业生产线,它都是一个可靠的选择。

F20A12005ACFA06E参数

参数
温度阈值 120°C
精度 -
温度范围 -
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 散装

F20A12005ACFA06E厂商介绍

CANTHERM是一家致力于提供热管理解决方案的公司,专注于研发和生产高性能的热界面材料(TIM)。这些材料广泛应用于电子设备中,以提高散热效率,确保设备在最佳温度下运行。

CANTHERM的主营产品分类主要包括:
1. 导热膏:用于填充电子元件与散热器之间的微小空隙,提高热传导效率。
2. 导热垫片:一种柔性材料,用于需要柔性连接的场合,如芯片与散热片之间。
3. 导热胶带:用于固定和导热,适用于需要固定散热片或电子元件的场景。
4. 导热胶:用于固定和填充间隙,提供良好的热传导性能。

CANTHERM的产品应用领域广泛,包括:
- 计算机和服务器:用于CPU、GPU和其他高功率组件的散热。
- 通信设备:如基站、交换机等,确保设备在高温环境下稳定运行。
- 消费电子产品:如智能手机、平板电脑等,提高用户体验。
- 工业控制:用于电机、传感器等设备的散热。

CANTHERM的优势在于:
- 高性能材料:提供卓越的热传导性能,降低设备工作温度。
- 定制解决方案:根据客户需求定制产品,满足特定应用的需求。
- 可靠性:产品经过严格测试,确保长期稳定运行。
- 环保:使用环保材料,符合国际环保标准。

F20A12005ACFA06E数据手册

厂牌 PDF简要描述 下载
CANTHERM 温度传感器 CANTHERM F20A12005ACFA06E F20A12005ACFA06E数据手册

F20A12005ACFA06E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.2844
10+ ¥ 48.6388
25+ ¥ 48.6388
50+ ¥ 47.7702
100+ ¥ 46.9017
500+ ¥ 46.9017
1000+ ¥ 46.9017
库存: 162
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.28
直接购买
加入购物车
