F20B07505ACFA06E

产品分类: 温度传感器
厂牌: CANTHERM
产品描述: 75°C 密封安装,通孔安装
供应商型号: 2887276
供应商: 海外现货
标准整包数: 1

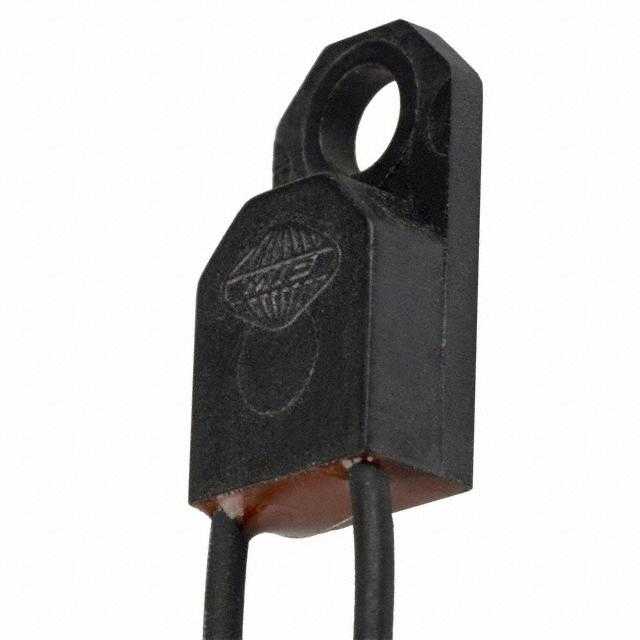

CANTHERM 温度传感器 F20B07505ACFA06E

F20B07505ACFA06E概述

    热保护器技术手册

    1. 产品简介


    热保护器(Thermal Motor Protector)是一种用于电机、变压器、线圈及电子产品和传感器中的温度限制装置。这类装置主要用于过热保护,防止设备因温度过高而损坏。本产品具有多种型号和版本,以适应不同应用需求。

    2. 技术参数


    - 标准导线:长度 100 ± 10 mm,剥线长度 6 ± 1 mm
    - 控制类型:
    - F20A/E F13A 1)
    - F23A/E F20B/G
    - 版本:常闭型、常开型
    - 额定电流(在 250V 50/60Hz 条件下):2.0 A / 1.6 A,3.0 A / 2.5 A,3.0 A / 3.0 A,2.0 A / 1.6 A
    - 额定电流下的开关周期数:7,000,10,000,10,000,7,000
    - 故障条件下的最大电流:4.0 A,5.0 A,4.0 A
    - 最大电流下的开关周期数:3,000
    - 温度等级(Ta 步长为 5K):70 °C ... 190 °C,70 °C ... 185 °C
    - 温差:± 5K
    - 固有动作特征:1.B, 2.B.M, 1.C,2.B, 1.C
    - 接触电阻:<50 mΩ
    - 热滞:30 K ± 15 K 2)
    - 介电强度:2 kV
    - 冲击/振动测试:符合 EN 50155 标准
    - 浸渍剂抗性:紧贴普通树脂和漆料
    - 防护等级(符合 EN 60529):IP00
    - 适用保护类别:I, II
    - 认证:VDE/ENEC,UL,cUL,CQC

    3. 产品特点和优势


    - 小型化设计:紧凑的设计使其适用于空间受限的应用场合。
    - 抗震耐震:通过严格的冲击和振动测试,确保在恶劣环境下稳定运行。
    - 铅框架版本:提供额外的稳定性,增强电气连接的可靠性。
    - 音频和视频应用测试:符合 EN 60065 标准,适用于音频和视频设备。

    4. 应用案例和使用建议


    - 电机:用于防止电动机过热,保障安全运行。
    - 变压器:在变压器过载时切断电路,避免故障。
    - 线圈:在线圈工作温度超出设定值时进行保护。
    - 电子产品和传感器:在电路板上安装,保护敏感元件不受高温损害。

    使用建议:
    - 确保正确安装以获得最佳性能。
    - 定期检查并根据需要更换,以确保设备的安全运行。
    - 在使用前,请仔细阅读技术手册并遵循所有安全指南。

    5. 兼容性和支持


    - 兼容性:可以与其他标准电气设备和系统无缝集成。
    - 支持:制造商提供全面的技术支持,包括安装指导和售后维护服务。

    6. 常见问题与解决方案


    - 问题 1:设备未响应设定温度。
    - 解决方案:检查安装是否正确,确认导线连接良好,并重新设置响应温度。
    - 问题 2:接触电阻高。
    - 解决方案:清洁接触点,并确保导线剥线长度合适,重新安装。

    7. 总结和推荐


    综上所述,热保护器是一款功能强大且高度可靠的电子元器件,适用于各种工业和消费电子设备。其独特的设计和多项认证确保了其在各种复杂环境中可靠运行。鉴于其优良的品质和广泛的应用范围,我们强烈推荐使用此款热保护器。
    优点总结:
    - 小型化设计
    - 高抗震耐震能力
    - 多种控制类型和版本选择
    - 符合多项国际标准认证
    推荐结论:
    热保护器是市场上优质的过热保护解决方案之一,强烈推荐在各类电机、变压器、线圈及电子产品和传感器中使用。

F20B07505ACFA06E参数

参数
温度阈值 75°C
精度 -
温度范围 -
安装方式 密封安装,通孔安装
零件状态 在售

F20B07505ACFA06E厂商介绍

CANTHERM是一家致力于提供热管理解决方案的公司,专注于研发和生产高性能的热界面材料(TIM)。这些材料广泛应用于电子设备中,以提高散热效率,确保设备在最佳温度下运行。

CANTHERM的主营产品分类主要包括:
1. 导热膏:用于填充电子元件与散热器之间的微小空隙,提高热传导效率。
2. 导热垫片:一种柔性材料,用于需要柔性连接的场合,如芯片与散热片之间。
3. 导热胶带:用于固定和导热,适用于需要固定散热片或电子元件的场景。
4. 导热胶:用于固定和填充间隙,提供良好的热传导性能。

CANTHERM的产品应用领域广泛,包括:
- 计算机和服务器:用于CPU、GPU和其他高功率组件的散热。
- 通信设备:如基站、交换机等,确保设备在高温环境下稳定运行。
- 消费电子产品:如智能手机、平板电脑等,提高用户体验。
- 工业控制:用于电机、传感器等设备的散热。

CANTHERM的优势在于:
- 高性能材料:提供卓越的热传导性能,降低设备工作温度。
- 定制解决方案:根据客户需求定制产品,满足特定应用的需求。
- 可靠性:产品经过严格测试,确保长期稳定运行。
- 环保:使用环保材料,符合国际环保标准。

F20B07505ACFA06E数据手册

厂牌 PDF简要描述 下载
CANTHERM 温度传感器 CANTHERM F20B07505ACFA06E F20B07505ACFA06E数据手册

F20B07505ACFA06E封装设计

查看详情并下载
Symbol
Footprint
3D Model
