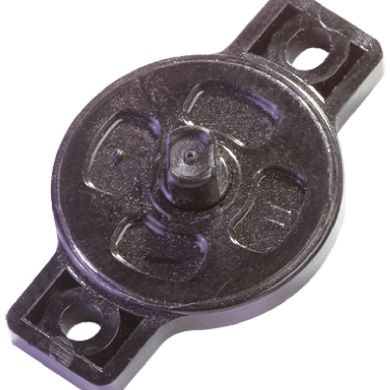

FRT-G2-101

产品分类: 其他工具
厂牌: ACE CONTROLS
产品描述: ACE 旋转阻尼器, 1±0.2Ncm扭距
供应商型号: 7932941
供应商: 欧时
标准整包数: 1
ACE CONTROLS 其他工具 FRT-G2-101

FRT-G2-101概述

    电子元器件产品技术手册:旋转阻尼器

    产品简介


    旋转阻尼器是一种用于控制旋转运动的机电装置。这些阻尼器主要适用于需要平稳开闭的小型盖子、隔舱和抽屉等场合。例如,它们被广泛应用于汽车内饰(如手套箱)、家具制造和消费电子设备(如CD播放机抽屉)中。ACE的旋转阻尼器提供无维护操作,并可按照需求设置为顺时针、逆时针或双向旋转。

    技术参数


    以下是旋转阻尼器FRT-E2和FRT-G2的主要技术规格:
    | 参数 | 型号 | 单位 |
    |
    | 外径 | FRT-E2 | 19 mm |
    | 内径 | FRT-E2 | 6 mm |
    | 齿数 | FRT-E2 | 10 |
    | 模数 | FRT-E2 | 1 |
    | 工作温度范围 | FRT-E2 | 0 °C 至 50 °C |
    | 最大旋转速度 | FRT-E2 | 50 rpm |
    | 最大重量 | FRT-E2 | 0.11 kg |
    | 阻尼力矩 (20 rpm, 23 °C) | FRT-E2-100 | 0.10 ± 0.05 N·cm |
    FRT-E2-200 | 0.20 ± 0.07 N·cm |
    FRT-E2-300 | 0.30 ± 0.08 N·cm |
    FRT-E2-400 | 0.40 ± 0.10 N·cm |
    其他型号,如FRT-G2、FRT-C2、FRN-C2和FRT-D2,具有类似的技术参数,具体如下:
    - FRT-G2: 齿数14,模数0.5
    - FRT-C2和FRN-C2: 齿数11,模数0.8
    - FRT-D2和FRN-D2: 齿数12,模数1.0

    产品特点和优势


    旋转阻尼器的特点包括:
    - 免维护设计: 设计无需额外维护。
    - 精确阻尼: 阻尼力矩由硅油层剪切力产生,确保平滑而均匀的运动。
    - 多种阻尼方向选择: 可以根据需求设置为顺时针、逆时针或双向旋转。
    - 适应性强: 适合各种不同的应用环境和需求。

    应用案例和使用建议


    ACE的旋转阻尼器广泛应用于多种设备中,例如汽车内的手套箱、家具中的翻板和CD播放机抽屉等。使用建议包括:
    - 安装位置: 确保阻尼器正确安装于旋转点,避免偏离中心。
    - 外部支持: 需要外部支撑输出轴,特别是在高负载条件下。
    - 温度环境: 注意工作环境的温度变化,确保阻尼器在规定温度范围内运行。

    兼容性和支持


    - 塑料齿条: ACE提供250毫米长的塑料齿条(模块0.5至1.0),适合与旋转阻尼器配合使用。
    - 供应商支持: Stoßdämpfer GmbH 提供详细的技术文档和支持服务,包括应用指南和故障排除手册。

    常见问题与解决方案


    常见问题及解决方案如下:
    - 阻尼力矩异常: 检查硅油液位,确认是否存在泄漏。
    - 不平稳的旋转: 检查安装位置是否正确,确保阻尼器固定牢固。
    - 温度敏感性: 在极端温度下,调整安装位置或更换阻尼器型号。

    总结和推荐


    ACE的旋转阻尼器以其稳定可靠的设计和广泛的适用性在市场上表现出色。特别是其免维护设计和精确的阻尼效果,使其成为众多应用的理想选择。综上所述,我强烈推荐使用ACE的旋转阻尼器,尤其是在对机械运动平稳性和耐用性要求较高的场合。

FRT-G2-101参数

参数
长*宽*高 15mm(长度)*24mm(高度)

FRT-G2-101厂商介绍

ACE Controls是一家专注于工业自动化和过程控制领域的公司。它提供广泛的产品,包括但不限于:

1. 阀门和执行器:用于精确控制流体流动,广泛应用于石油、化工、水处理等行业。
2. 传感器和变送器:监测和测量温度、压力、流量等关键参数,确保过程控制的精确性。
3. 控制器和PLC:用于自动化控制和数据管理,提高生产效率和过程稳定性。
4. 分析仪器:用于实时监测和分析工业过程中的化学成分,保证产品质量。

ACE Controls的优势在于:

- 技术创新:不断研发新技术,以满足不断变化的市场需求。
- 定制解决方案:根据客户的具体需求提供定制化的产品和服务。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和本地化服务。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。

ACE Controls致力于通过其高质量的产品和服务,帮助客户实现更高效、更安全、更环保的生产过程。

FRT-G2-101数据手册

厂牌 PDF简要描述 下载
ACE CONTROLS 其他工具 ACE CONTROLS FRT-G2-101 FRT-G2-101数据手册

FRT-G2-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
